Produktbeschreibung

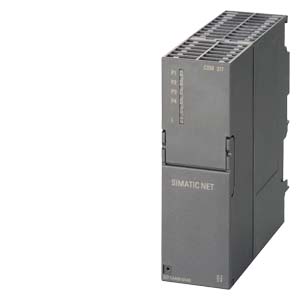

Mit 24 V DC und einer Nennverlustleistung von 1,6 W ist der Switch CSM 377 als Gerät im SIMATIC S7-300-Design für die Profilschienenmontage ausgelegt. Er verfügt über 4 elektrische Anschlüsse für Netzkomponenten bzw. Endgeräte, 10/100 Mbit/s, und einen 2-poligen Klemmenblock für die Spannungsversorgung. Maße: 40 × 125 × 118 mm (B × H × T), Nettogewicht 0,2 kg. Betrieb bei 0 … 60 °C, Schutzart IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,2600 kg
|
| Artikelgewicht: |
0,2600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,90 × 3,50 × 14,20 cm |
Technische Daten
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Spannungsart / 1 / der Versorgungsspannung |
DC |
| Spannungsart / 1 / der Versorgungsspannung, Versorgungsspannung / 1 / Nennwert |
24 V
|
| Spannungsart / 1 / der Versorgungsspannung, Verlustleistung [W] / 1 / Nennwert |
1,6 W
|
| Spannungsart / 1 / der Versorgungsspannung, aufgenommener Strom / 1 / maximal |
0,07 A
|
| Spannungsart / 1 / der Versorgungsspannung, Ausführung des elektrischen Anschlusses / 1 / für Spannungsversorgung |
2-poliger Klemmenblock |
| Spannungsart / 1 / der Versorgungsspannung, Produktbestandteil / 1 / Absicherung am Versorgungseingang |
Ja |
| Spannungsart / 1 / der Versorgungsspannung, Ausführung der Absicherung / 1 / am Eingang für Versorgungsspannung |
0,5 A / 60 V |
Produktfunktionen / Management, Konfiguration, Projektierung
| Produktfunktion, Multiportmirroring |
Nein |
| Produktfunktion, Switch-managed |
Nein |
Produktfunktionen / Redundanz
| Produktfunktion, Parallel Redundancy Protocol (PRP)/Einsatz im PRP- Netzwerk |
Ja |
| Produktfunktion, Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA) |
Nein |
Produktfunktionen / allgemein
| MTBF |
144 a
|
| Gewährleistungsdauer |
5 a
|
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
Schnittstellen / für Kommunikation / integriert
| Anzahl der elektrischen Anschlüsse, für Netzkomponenten bzw. Endgeräte |
4 |
| Anzahl der 100 Mbit/s SC-Ports, für Multimode |
0 |
Schnittstellen / sonstige
| Anzahl der elektrischen Anschlüsse, für Spannungsversorgung |
1 |
| Ausführung des elektrischen Anschlusses, für Spannungsversorgung |
2-poliger Klemmenblock |
Produkttyp-Bezeichnung
| Produkt-Markenname |
SCALANCE |
| Produkttyp-Bezeichnung |
CSM 377 |
Übertragungsrate
| Übertragungsrate |
10, 100 Mbit/s |
Bauform, Maße und Gewichte
| Bauform |
SIMATIC S7-300 Gerätedesign |
| Breite |
40 mm
|
| Höhe |
125 mm
|
| Tiefe |
118 mm
|
| Nettogewicht |
0,2 kg
|
| Befestigungsart, 35 mm DIN-Hutschienenmontage |
Nein |
| Befestigungsart, Wandmontage |
Nein |
| Befestigungsart, S7-300-Profilschienenmontage |
Ja |
| Befestigungsart, S7-1500-Profilschienenmontage |
Nein |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
0 ... 60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +70 °C |
| Umgebungstemperatur, während Transport |
-40 ... +70 °C |
| relative Luftfeuchte, bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP20 |
Normen, Spezifikationen, Zulassungen
| Eignungsnachweis, CE-Kennzeichnung |
Ja |
| Eignungsnachweis, UKCA-Kennzeichnung |
Ja |
| Eignungsnachweis, cULus-Zulassung |
Ja |
| Eignungsnachweis, KC-Zulassung |
Nein |
| Eignungsnachweis, Regulatory Compliance Mark (RCM) |
Ja |
| Norm, für EMV-Störaussendung |
EN 61000-6-4:2001 |
| Norm, für EMV-Störfestigkeit |
EN 61000-6-2:2001 |
| Norm, für Sicherheit / von CSA und UL |
UL 508, CSA C22.2 Nr. 142 |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen
| Eignungsnachweis, ATEX |
Ja |
| Eignungsnachweis, UKEX |
Ja |
| Eignungsnachweis, IECEx |
Ja |
| Eignungsnachweis, ULhazloc-Zulassung |
Ja |
| Eignungsnachweis, CCC / für Ex-Zone gemäß GB Standard |
Ja |
| Eignungsnachweis, FM-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Sonstige
| Eignungsnachweis, RoHS-Konformität |
Ja |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| Treibhauspotential [CO2 eq], gesamt |
65,14 kg
|
| Treibhauspotential [CO2 eq], während Herstellung |
7,42 kg
|
| Treibhauspotential [CO2 eq], während Betrieb |
57,58 kg
|
| Treibhauspotential [CO2 eq], nach End of Life |
0,14 kg
|
