Produktbeschreibung

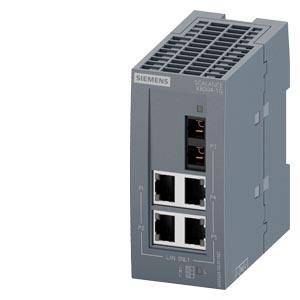

Der SCALANCE XB004-1G ist ein unmanaged Industrial Ethernet Switch in Box-Bauform für die Montage auf 35-mm-DIN-Hutschiene oder an der Wand. Er bietet vier elektrische RJ45-Anschlüsse und einen optischen SC-Port für Multimode mit Übertragungsverfahren 1000BaseFX bei 10, 100 und 1000 Mbit/s. Die Spannungsversorgung erfolgt mit 24 V DC über einen 3-poligen Klemmenblock mit Absicherung am Eingang. Bei Schutzart IP20 arbeitet der Switch im Umgebungstemperaturbereich von -10 ... +60 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,2940 kg
|
| Artikelgewicht: |
0,2940 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,70 × 4,50 × 10,00 cm |
Technische Daten
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Spannungsart / 1 / der Versorgungsspannung |
DC |
| Spannungsart / 1 / der Versorgungsspannung, Versorgungsspannung / 1 / Nennwert |
24 V
|
| Spannungsart / 1 / der Versorgungsspannung, Verlustleistung [W] / 1 / Nennwert |
12,5 W
|
| Spannungsart / 1 / der Versorgungsspannung, Versorgungsspannung / 1 / Spannungsbereich |
19,2 ... 28,8 |
| Spannungsart / 1 / der Versorgungsspannung, aufgenommener Strom / 1 / maximal |
0,52 A
|
| Spannungsart / 1 / der Versorgungsspannung, Ausführung des elektrischen Anschlusses / 1 / für Spannungsversorgung |
3-poliger Klemmenblock |
| Spannungsart / 1 / der Versorgungsspannung, Produktbestandteil / 1 / Absicherung am Versorgungseingang |
Ja |
| Spannungsart / 1 / der Versorgungsspannung, Ausführung der Absicherung / 1 / am Eingang für Versorgungsspannung |
0,6 A / 60 V |
Produktfunktionen / Management, Konfiguration, Projektierung
| Produktfunktion, Multiportmirroring |
Nein |
| Produktfunktion, CoS |
Ja |
| Produktfunktion, Switch-managed |
Nein |
| PROFINET Konformitätsklasse |
A |
Produktfunktionen / Redundanz
| Produktfunktion, Parallel Redundancy Protocol (PRP)/Einsatz im PRP- Netzwerk |
Ja |
| Produktfunktion, Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA) |
Nein |
Produktfunktionen / allgemein
| MTBF |
124 a
|
| Gewährleistungsdauer |
5 a
|
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
Schnittstellen / für Kommunikation / integriert
| Anzahl der elektrischen Anschlüsse, für Netzkomponenten bzw. Endgeräte |
4; RJ45 |
| Anzahl der 100 Mbit/s SC-Ports, für Multimode |
0 |
| Anzahl der 1000 Mbit/s SC-Ports, für Multimode |
1 |
| Übertragungsverfahren / der optischen Schnittstelle |
1000BaseFX |
Schnittstellen / sonstige
| Anzahl der elektrischen Anschlüsse, für Spannungsversorgung |
1 |
| Ausführung des elektrischen Anschlusses, für Spannungsversorgung |
3-poliger Klemmenblock |
Produkttyp-Bezeichnung
| Produkt-Markenname |
SCALANCE |
| Produkttyp-Bezeichnung |
XB004-1G |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK5004-1GL10-1AB2 |
Übertragungsrate
| Übertragungsrate |
10, 100, 1000 Mbit/s |
Bauform, Maße und Gewichte
| Bauform |
Box |
| Breite |
45 mm
|
| Höhe |
100 mm
|
| Tiefe |
87 mm
|
| Nettogewicht |
0,21 kg
|
| Befestigungsart, 35 mm DIN-Hutschienenmontage |
Ja |
| Befestigungsart, Wandmontage |
Ja |
| Befestigungsart, S7-1500-Profilschienenmontage |
Nein |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-10 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umgebungstemperatur, während Transport |
-40 ... +80 °C |
| relative Luftfeuchte, bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP20 |
Normen, Spezifikationen, Zulassungen
| Eignungsnachweis, CE-Kennzeichnung |
Ja |
| Eignungsnachweis, cULus-Zulassung |
Ja |
| Eignungsnachweis, KC-Zulassung |
Ja |
| Eignungsnachweis, Regulatory Compliance Mark (RCM) |
Ja |
| Norm, für EMV-Störaussendung |
EN 61000-6-4 (Class A) |
| Norm, für EMV-Störfestigkeit |
EN 61000-6-2 |
| Norm, für Sicherheit / von CSA und UL |
UL 60950-1, CSA C22.2 Nr. 60950-1 |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen
| Eignungsnachweis, ATEX |
Ja |
| Eignungsnachweis, UKEX |
Ja |
| Eignungsnachweis, IECEx |
Ja |
| Eignungsnachweis, CCC / für Ex-Zone gemäß GB Standard |
Ja |
| Eignungsnachweis, FM-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Sonstige
| Eignungsnachweis, RoHS-Konformität |
Ja |
| Widerstandsfähigkeit gegen Luftverschmutzung / Konformität gemäß ANSI/ISA-71.04 |
Ja; G3 |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| Treibhauspotential [CO2 eq], gesamt |
141,3 kg
|
| Treibhauspotential [CO2 eq], während Herstellung |
15,99 kg
|
| Treibhauspotential [CO2 eq], während Betrieb |
125,18 kg
|
| Treibhauspotential [CO2 eq], nach End of Life |
0,15 kg
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000734 |
| Produktfamilie |
SCALANCE XB-000 unmanaged |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
87,00 x 45,00 x 100,00 mm |
| Nettogewicht |
0,294 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Erfüllt |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) Kieselsäure, Bleisalz CAS-Nr. 11120-22-2 > 0,1 % (w / w) |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
| Treibhauspotential [CO2 eq] / während Herstellung |
15.99 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
125.18 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
0.15 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
141.3 kg
|
