Produktbeschreibung

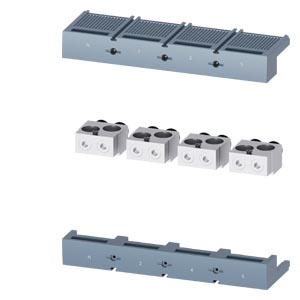

Mit 26 mm Abisolierlänge und einem Anzugsdrehmoment von 42,2 Nm für mehrdrähtige Kupferleiter von 120 bis 300 mm² ist die Klemme für den Anschluss zweier Kabel ausgelegt. Sie verfügt über einen Hilfsleiteranschluss für den Spannungsabgriff und wird als Zubehör für die Leistungsschalter 3VA15 und 3VA25 angeboten. Für Aluminiumleiter gleichen Querschnitts sowie für Anschlüsse nach UL 486A-486B mit 75 °C Leitertemperatur sind die Daten ebenfalls angegeben.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
1,5380 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
172,00 × 333,00 × 52,00 cm |
Technische Daten
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TA3.1 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Ja |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme Spannungsabgriff 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Mechanischer Aufbau
| Nettogewicht pro ME |
1,538 kg
|
Anschlüsse gemäß IEC
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
120 mm² |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
300 mm² |
| anschließbarer Leiterquerschnitt, für Aluminium-Kabel / mehrdrähtig / minimal |
120 mm² |
| anschließbarer Leiterquerschnitt, für Aluminium-Kabel / mehrdrähtig / maximal |
300 mm² |
| Abisolierlänge |
26 mm
|
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
120 - 300 mm²: 42,2 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig |
185 mm²: 42,2 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig / mit Aderendbearbeitung |
120 - 185 mm²: 42,4 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
1,02 in |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
4/0 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
600 kcmil |
| anschließbarer Leiterquerschnitt, für Aluminium-Kabel / mehrdrähtig / minimal |
4/0 AWG |
| anschließbarer Leiterquerschnitt, für Aluminium-Kabel / mehrdrähtig / maximal |
600 kcmil |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
4/0 - 600 kcmil: 375 lb-in |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile 3VA9, für IEC-Schalter bis 1250A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
172,00 x 333,00 x 52,00 mm |
| Nettogewicht |
1,538 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
