Produktbeschreibung

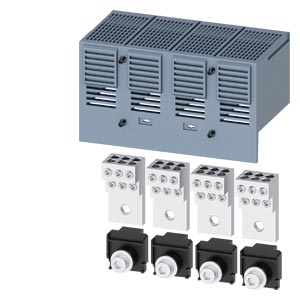

Für Leiter von 1,5 mm² bis 35 mm² mehrdrähtig oder von 14 AWG bis 2 AWG ist die Rundleiteranschlussklemme TA2.7 ausgelegt. Das Set umfasst 4 Stück und dient als Zubehör für Steck-/Einschubeinheiten 3VA63/64. Der Anschluss erfolgt mit Abisolierlängen von 18 mm bzw. 34,5 mm; die zulässige Leitertemperatur gemäß UL 486A-486B beträgt 75 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,8540 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
190,00 × 106,00 × 103,00 cm |
Technische Daten
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TA2.7 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme 6 Kabel 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Mechanischer Aufbau
| Nettogewicht pro ME |
854 g
|
Anschlüsse gemäß IEC
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
1,5 mm² |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
35 mm² |
| Abisolierlänge |
18 / 34,5 mm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, eindrähtig |
1,5 mm²: 2,8 Nm, 2,5-10 mm²: 6,2 Nm, 16 mm²: 7 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
1,5 mm²: 2,8 Nm; 2,5 - 10 mm²: 6,2 Nm; 16 - 35 mm²: 7 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig |
1,5 mm²: 2,8 Nm, 2,5 - 10 mm²: 6,2 Nm, 16 - 25 mm²: 7 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig / mit Aderendbearbeitung |
1,5 mm²: 2,8 Nm, 2,5 - 10 mm²: 6,2 Nm, 16 - 25 mm²: 7 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,7 / 1.5 in |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / minimal |
14 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
14 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
2 AWG |
| anschließbarer Leiterquerschnitt, für Aluminium-Kabel / mehrdrähtig / minimal |
8 AWG |
| anschließbarer Leiterquerschnitt, für Aluminium-Kabel / mehrdrähtig / maximal |
2 AWG |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, eindrähtig |
14 - 10 AWG: 55 lb-in |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
14 - 8 AWG: 55 lb-in; 6 - 2 AWG: 62 lb-in |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
190,00 x 106,00 x 103,00 mm |
| Nettogewicht |
0,854 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
