Produktbeschreibung

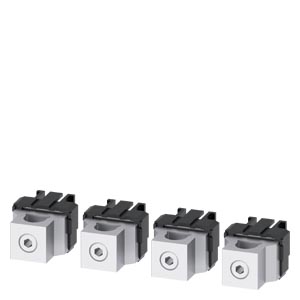

Die Rundleiteranschlussklemme TA1.3 ist Anschlusskomponente für die SENTRON 3VA-Schutzschalterreihe und wird als 4er-Set geliefert. Die Klemme verbindet mehrdrähtige Kupferkabel mit Querschnitten von 1,5 bis 50 mm² und ermöglicht sichere, wartungsfreie Stromübergänge im Schaltschrankbau. Die Abisolierlänge beträgt 18 mm nach IEC-Standard. Die erforderlichen Anzugsdrehmomente variieren je nach Leiterquerschnitt: Bei 1,5 bis 10 mm² mehrdrähtig 6,2 Nm, bei 16 bis 35 mm² 8,5 Nm und bei 50 mm² 13,6 Nm. Nach UL 486A-486B ist die Klemme für Leitertemperaturen bis 75 °C zugelassen und wird mit einer Abisolierlänge von 0,7 Zoll angewendet.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Haupt- und Hilfskreisen in Niederspannungsverteilern, die Verdrahtung von Überstromschutzgeräten in Steuerungsschränken sowie die Motoranlasserkonfiguration in Produktionsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Rundleiteranschlussklemme höhere Anzugsdrehmomente bei einfacher mechanischer Handhabung und reduziert die Montagezeit in engen Schaltschränken. Das Zubehör ist RoHS-konform und REACH-dokumentiert, was die Verwendung in europäischen Industrieprojekten sicherstellt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,1430 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
170,00 × 120,00 × 30,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
170,00 x 120,00 x 30,00 mm |
| Nettogewicht |
0,143 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.04.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme 1 Kabel 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TA1.3 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Mechanischer Aufbau
| Nettogewicht pro ME |
143 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
1,5 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
50 mm² |
| Abisolierlänge |
18 mm
|
| eindrähtig |
1,5 -10 mm²: 6,2 Nm, 16 mm²: 8,5 Nm |
| mehrdrähtig |
1,5 -10 mm²: 6,2 Nm; 16 - 35 mm²: 8,5 Nm; 50 mm²: 13,6 Nm |
| feindrähtig |
1,5 -10 mm²: 6,2 Nm, 16 - 35 mm²: 8,5 Nm |
| feindrähtig / mit Aderendbearbeitung |
1,5 - 10 mm²: 6,2 Nm, 16 - 35 mm²: 8,5 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,7 in |
| für Kupfer-Kabel / eindrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| für Kupfer-Kabel / mehrdrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
1/0 AWG |
| für Aluminium-Kabel / mehrdrähtig / minimal |
8 AWG |
| für Aluminium-Kabel / mehrdrähtig / maximal |
1/0 AWG |
| eindrähtig |
14 - 10 AWG: 55 lb-in |
| mehrdrähtig |
14 - 8 AWG: 55 lb-in; 6 - 2 AWG: 75 lb-in; 1 - 1/0 AWG: 120 lb-in |
