Produktbeschreibung

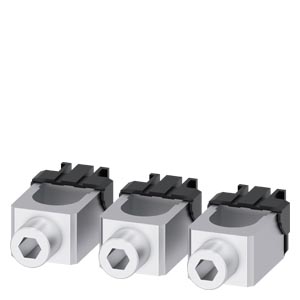

Die Rundleiteranschlussklemme TA1.4 ist ein Zubehörteil der SENTRON-Familie für 3VA52-Leistungsschalter und dient dem sicheren Anschluss von Rundleitern in Niederspannungsverteilern und Schaltschränken. Das 3er-Set deckt Kupferkabel und Aluminium-Mehrader im Querschnittsbereich 16 bis 185 mm² ab, sowohl nach IEC als auch nach UL-Standard (6 AWG bis 350 kcmil). Die Abisolierlänge beträgt 20 mm (IEC) bzw. 0,8 Zoll (UL), das Anzugsdrehmoment für eindrähtige Leiter liegt bei 15,8 Nm. Die zulässige Leitertemperatur beträgt gemäß UL 486A-486B maximal 75 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die Anschlussbestückung von Hauptschaltern in Niederspannungshauptverteilern (NSHV), die Verdrahtung von Transformator-Sekundärseiten sowie die Stromschienen-Anschlussbefestigung in Kraft- und Regelanlagen. Die Klemmen eignen sich besonders für großflächige Leiterquerschnitte, die in Kraft- und Verteilschränken mit hohem Schaltverhalten anfallen. Die RoHS-Konformität seit 2016 und die REACH-Informationspflicht gewährleisten sichere Anwendung in allen EU-Märkten. Das Nettogewicht pro Stück beträgt 0,135 kg, die Standardlieferzeit liegt bei 3 Tagen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,1360 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
170,00 × 120,00 × 30,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
170,00 x 120,00 x 30,00 mm |
| Nettogewicht |
0,135 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme 1 Kabel 3 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TA1.4 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Mechanischer Aufbau
| Nettogewicht pro ME |
135 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
16 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
185 mm² |
| für Aluminium-Kabel / mehrdrähtig / minimal |
16 mm² |
| für Aluminium-Kabel / mehrdrähtig / maximal |
185 mm² |
| Abisolierlänge |
20 mm
|
| eindrähtig |
16 mm²: 15,8 Nm |
| mehrdrähtig |
16 - 35 mm²: 15,8 Nm; 50 - 185 mm²: 31,1 Nm |
| feindrähtig |
25 - 35 mm²: 15,8 Nm, 50 - 150 mm²: 31,1 Nm |
| feindrähtig / mit Aderendbearbeitung |
16 - 35 mm²: 15,8 Nm, 50 - 120 mm²: 31,1 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,8 in |
| für Kupfer-Kabel / mehrdrähtig / minimal |
6 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
350 kcmil |
| für Aluminium-Kabel / mehrdrähtig / minimal |
6 AWG |
| für Aluminium-Kabel / mehrdrähtig / maximal |
350 kcmil |
| mehrdrähtig |
6 - 2 AWG: 140 lb-in; 1 AWG - 350 kcmil: 275 lb-in |
