Produktbeschreibung

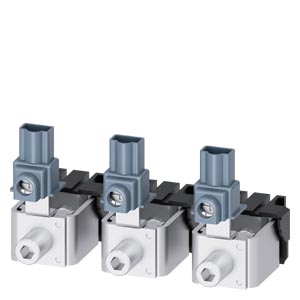

Die Rahmenklemme TS1.2 ist ein Zubehörteil für Leistungsschalter der Serie 3VA52 von Siemens und dient zur kompakten Anschlussführung mit integriertem Hilfsleiter-Spannungsabgriff. Die Klemme akzeptiert Kupferleitungen im mehrdrähtig-Bereich von 6 bis 120 mm² oder im eindrähtig-Bereich von 10 bis 16 mm², was dem AWG-Standard 10 AWG bis 3/0 entspricht. Das erforderliche Drehmoment beim Anschrauben beträgt 6 Nm für eindrähtige Ausführungen. Die zulässige Leitertemperatur liegt nach UL 486A-486B bei 75 °C, die Abisolierlänge bei 19 mm (oder 0,75 Zoll nach UL).
Anwendungsbereiche
Typische Einsatzfelder sind die Anschlussgestaltung von Niederspannungsverteilern und Schaltschränken mit mehreren Leistungsschaltern sowie die sichere Spannungsausführung zu Hilfskontakten und Anzeigeorganen.
Vorteile gegenüber Alternativen
Im Vergleich zu einfachen Rahmen ohne Spannungsabgriff ermöglicht diese Variante die gleichzeitige Verdrahtung von Hauptstrom und Steuerspannung in einem kompakten Bauteil. Das Paket enthält 3 Stück und wiegt 203 g, sodass eine wirtschaftliche Bevorratung für Instandhaltung und Retrofit-Arbeiten an 3VA52-Anlagen möglich ist. Die Klemme erfüllt RoHS-Anforderungen seit 2017 und unterliegt den geltenden Rücknahmepflichten für Elektroaltgeräte.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,2030 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
120,00 × 170,00 × 25,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
120,00 x 170,00 x 25,00 mm |
| Nettogewicht |
0,203 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rahmenklemme mit Spannungsabgriff 3 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rahmenklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TS1.2 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Ja |
Mechanischer Aufbau
| Nettogewicht pro ME |
203 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
6 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
120 mm² |
| minimal |
3 x 13mm x 0,5mm, 2 x 15,5mm x 0,8mm, 2 x 20mm x 1mm |
| maximal |
6 x 13mm x 0,5mm, 6 x 15,5mm x 0,8mm, 6 x 20mm x 1mm |
| Abisolierlänge |
19 mm
|
| eindrähtig |
6 - 16 mm²: 6 Nm |
| mehrdrähtig |
6 - 25 mm²: 6Nm; 35 - 120 mm²: 10 Nm |
| feindrähtig |
10 - 25 mm²: 6 Nm, 35 - 95 mm²: 10Nm |
| feindrähtig / mit Aderendbearbeitung |
10 - 25 mm²: 6 Nm, 35 - 95 mm²: 10Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,75 in |
| für Kupfer-Kabel / eindrähtig / minimal |
10 AWG |
| für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| für Kupfer-Kabel / mehrdrähtig / minimal |
10 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
3/0 AWG |
| eindrähtig |
10 AWG: 105 lb-in |
| mehrdrähtig |
10 - 4 AWG: 105 lb-in, 3 - 3/0 AWG: 140 lb-in |
