Produktbeschreibung

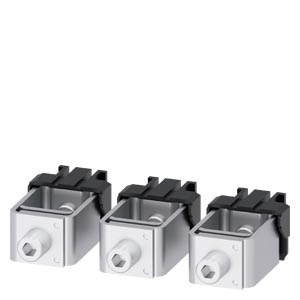

Die Rahmenklemme 3 Stück 3VA9233-0JA12 ist Anschlusskomponente für die SENTRON 3VA52 Schutzschalterserie von Siemens. Sie verbindet Anschlussraum und Schaltgerät im Niederspannungsverteilersystem. Das Set besteht aus drei Klemmausführungen TS1.4 mit mehrdrähtigem Kupferkabel-Anschluss zwischen 25 und 185 mm² Leiterquerschnitt. Die Abisolierlänge liegt bei 19 mm, das Drehmoment zwischen 6 Nm (25–35 mm²) und 12 Nm (50–185 mm²). Die maximale Anschlusstemperatur des Leiters beträgt 75 °C gemäß UL 486A-486B. In der UL-Zulassung sind auch Einzelleiter von 4 AWG bis 350 kcmil spezifiziert. Das Zubehör ist RoHS-konform seit 2016 und unterliegt der REACH-Informationspflicht. Die Lieferzeit beträgt drei Tage.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Hauptschutzschaltern in Fabrikationsanlagen, Verteilschrankaufbau für Maschinensteuerungen und Modernisierungen bestehender Schaltgeräte-Installationen. Die Rahmenklemme wird als Einzelset mit Nettogewicht 194 g in einem Paket von 190 × 120 × 30 mm bereitgestellt. Bei Bedarf an höheren oder niedrigeren Querschnitten müssen alternative Klemmenausführungen berücksichtigt werden.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,1940 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
190,00 × 120,00 × 30,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
190,00 x 120,00 x 30,00 mm |
| Nettogewicht |
0,194 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rahmenklemme 3 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rahmenklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TS1.4 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Mechanischer Aufbau
| Nettogewicht pro ME |
194 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
25 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
185 mm² |
| minimal |
5 x 15,5mm x 0,8mm, 4 x 20mm x 1mm |
| maximal |
6 x 15,5mm x 0,8mm, 6 x 20mm x 1mm |
| Abisolierlänge |
19 mm
|
| mehrdrähtig |
25 - 35 mm²: 6 Nm; 50 - 185 mm²: 12 Nm |
| feindrähtig |
35 mm²: 6 Nm, 50 -150 mm²: 12 Nm |
| feindrähtig / mit Aderendbearbeitung |
25 - 35 mm²: 6 Nm, 50 -150 mm²: 12 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,75 in |
| für Kupfer-Kabel / mehrdrähtig / minimal |
4 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
350 kcmil |
| mehrdrähtig |
4 - 1 AWG: 70 lb-in; 1/0 AWG - 350 kcmil: 140 lb-in |
