Produktbeschreibung

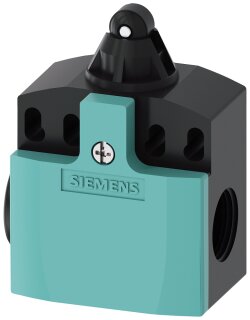

Der Positionsschalter 3SE5242-0LD03 hat ein Kunststoffgehäuse nach DIN EN 50047 mit zwei M20 x 1,5 Kabeleinführungen und einen Rollenstößel mit 10 mm Kunststoffrolle. Der Schaltkontakt arbeitet mechanisch mit Sprungschaltgliedern und Zwangsöffnung, Hilfskontakte sind 1 Schließer und 2 Öffner. Der Betriebsstrom bei AC-15 beträgt 6 A bei 24 V, 120 V und 240 V sowie 4 A bei 400 V. Die Schutzart ist IP66/IP67.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1040 kg
|
| Artikelgewicht: |
0,1040 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,70 × 4,30 × 11,80 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion Zwangsöffnung |
Ja |
| Isolationsspannung Bemessungswert |
400 V
|
| Verschmutzungsgrad |
Klasse 3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| Schutzart IP |
IP66/IP67 |
| Schockfestigkeit, gemäß IEC 60068-2-27 |
30 g / 11 ms |
| Schwingfestigkeit, gemäß IEC 60068-2-6 |
0,35 mm / 5 g |
| mechanische Lebensdauer (Schaltspiele) typisch |
15 000 000 |
| elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch |
100 000 |
| thermischer Strom |
10 A
|
| Material des Gehäuses des Schalterkopfs |
Kunststoff |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
B |
| Dauerstrom des Leitungsschutzschalters C-Charakteristik |
1 A; für einen Kurzschlussstrom kleiner 400 A |
| Dauerstrom des DIAZED-Sicherungseinsatzes flink |
10 A; für einen Kurzschlussstrom kleiner 400 A |
| Dauerstrom des DIAZED-Sicherungseinsatzes gG |
6 A
|
| Wirkprinzip |
mechanisch |
| Wiederholgenauigkeit |
0,05 mm
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| SVHC Stoffname |
Imidazolidin-2-thion CAS-Nr. 96-45-7 |
| Nettogewicht pro ME |
0,077 kg
|
| Mindestbetätigungskraft in Betätigungsrichtung |
20 N |
| Länge des Sensors |
66 mm
|
| Breite des Sensors |
50 mm
|
Hauptstromkreis
| Ausführung des Schaltkontakts |
mechanisch |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Anzahl der Öffner für Hilfskontakte |
2 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Betriebsstrom bei AC-15, bei 24 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 120 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 240 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
4 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-13, bei 125 V Bemessungswert |
0,55 A
|
| Betriebsstrom bei DC-13, bei 250 V Bemessungswert |
0,27 A
|
| Betriebsstrom bei DC-13, bei 400 V Bemessungswert |
0,12 A
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Mechanische Positionsschalter |
| Produkttyp-Bezeichnung |
3SE5 |
| Hersteller-Artikelnummer, des mitgelieferten Antriebskopfs für Positionsschalter |
3SE5000-0AD03 |
| Hersteller-Artikelnummer, der mitgelieferten Schaltkontakte |
3SE5000-0LA00 |
| Hersteller-Artikelnummer, des mitgelieferten Leergehäuses mit Deckel |
3SE5242-0AC05 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schraubbefestigung |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Art der anschließbaren Leiterquerschnitte, eindrähtig |
1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen eindrähtig |
1x (20 ... 16), 2x (20 ... 18) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen mehrdrähtig |
1x (20 ... 16), 2x (20 ... 18) |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
Gehäuse
| Bauform des Gehäuses |
Quader, breit |
| Material des Gehäuses |
Kunststoff |
| Beschichtung des Gehäuses |
sonstige |
| Ausführung des Gehäuses gemäß Norm |
Nein |
Antriebskopf
| Ausführung des Betätigungselements |
Rollenstößel,Kunststoffrolle |
| Normbezeichnung des Schalterkopfs |
EN 50047, Form C |
| Form des Schalterkopfs |
Rolle |
| Ausführung der Schaltfunktion |
Zwangsöffner |
| Schaltprinzip |
Sprungschaltglieder |
| Anzahl der Schaltkontakte sicherheitsgerichtet |
2 |
| Ausführung der Kabeleinführung |
2x (M20 x 1,5) |
Kommunikation/ Protokoll
| Ausführung der Schnittstelle |
ohne |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +85 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +90 °C |
| Explosionsschutz-Kategorie für Staub |
ohne |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Ja |
| Gebrauchsdauer maximal |
20 a
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| Anteil gefahrbringender Ausfälle, bei niedriger Anforderungsrate gemäß SN 31920 |
20 %
|
| Anteil gefahrbringender Ausfälle, bei hoher Anforderungsrate gemäß SN 31920 |
20 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
A |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000030 |
| Produktfamilie |
Gehäusebreite 50 mm |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
67,00 x 43,00 x 118,00 mm |
| Nettogewicht |
0,104 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Imidazolidin-2-thion CAS-Nr. 96-45-7 > 0,1 % (w / w) |
