Produktbeschreibung

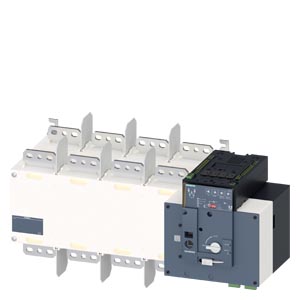

Schraubbefestigung und Schienenanschluss für den Hauptstromkreis, Kupferschiene 2x100x5 bzw. Kabelschuh 4x240 mm². Der Schaltantrieb mit Motor sitzt am rechten Ende, ein langer Drehgriff dient der Handbetätigung. Abmessungen 716 x 380 x 439,5 mm (B x H x T). Schutzart IP00, mit Blende oder Kabelschuhabdeckung IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
51,5000 kg
|
| Artikelgewicht: |
51,5000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
80,00 × 60,00 × 73,00 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Bauart des Geräts |
Festeinbau |
| mechanische Lebensdauer (Schaltspiele) bei Funktionsfolge O-I-O typisch |
2 500 |
| Position des Schaltantriebs |
am rechten Ende |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Isolationsspannung, Bemessungswert |
1 000 V |
| Isolationsspannung, bei Verschmutzungsgrad 3 bei DC Bemessungswert |
1 000 V |
Versorgungsspannung
| Versorgungsspannung bei AC, minimal |
166 V
|
| Versorgungsspannung bei AC, maximal |
332 V
|
Hauptstromkreis
| Betriebsfrequenz Bemessungswert, minimal |
45 Hz
|
| Betriebsfrequenz Bemessungswert, maximal |
65 Hz
|
| Betriebsstrom Bemessungswert |
1 600 A |
Hilfsstromkreis
| Anzahl der angeschlossenen Öffner für Hilfskontakte |
0 |
| Anzahl der angeschlossenen Schließer für Hilfskontakte |
3 |
| Anzahl der angeschlossenen Wechsler für Hilfskontakte |
0 |
| Anzahl der Wechsler für Hilfskontakte |
4 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Eignung zur Verwendung Hauptschalter |
Ja |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
| Produktausstattung Verriegelung |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Motorantrieb |
Nein |
| Produkterweiterung optional Spannungsauslöser |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produktkategorie |
ATE |
| Produkt-Bezeichnung |
Netzumschalter |
| Ausführung des Produkts |
automatisch |
| Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb |
I - O - II |
| Ausführung des Betätigungselements |
langer Drehgriff |
| Ausführung des Griffs |
Handgriff |
| Ausführung des Schaltantriebs |
Motorantrieb |
| Ausführung des Schaltantriebs Motorantrieb |
Ja |
Anschlüsse
| Art der anschließbaren Leiterquerschnitte, für Cu-Stromschiene |
2x100x5 |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, mehrdrähtig mit Kabelschuh gemäß DIN 46234 |
4x240 mm² |
| Ausführung des elektrischen Anschlusses, der Ein- und Ausgänge |
Abnehmbar/steckbar |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schienenanschluss |
Mechanischer Aufbau
| Höhe |
380 mm
|
| Breite |
716 mm
|
| Tiefe |
439,5 mm
|
| Befestigungsart |
Schraubbefestigung |
| Befestigungsart, Frontmontage mit 4-Loch Befestigung |
Nein |
| Befestigungsart, Frontmontage mit Zentralbefestigung |
Nein |
| Befestigungsart, Schienen-Montage |
Nein |
| Nettogewicht pro ME |
51,5 kg
|
Schutzart und Schutzklasse
| Schutzart IP |
IP00 |
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP20 |
| Schutzart IP, frontseitig |
IP00 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom je Gerät |
488 W
|
Kurzschluss
| Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter, bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-3 Bemessungswert minimal |
105 kA |
| Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter, bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-6-1 Bemessungswert minimal |
67,2 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 415 V durch gG-Sicherung gemäß IEC 60947-6-1 Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 415 V durch gG-Sicherung Bemessungswert |
100 kA |
| Eingangsstrom am Digitaleingang bei Signal <0> maximal |
2,1 mA
|
| Anzahl der Digitaleingänge |
11 |
| Anzahl der Digitaleingänge, Ausführung des Schalteingangs |
Verbunden mit Steuerklemme |
| Ausführung des Relais |
2 Relais: 2NO, 2A 250 VAC oder 2A 24 VDC; 1 Relais: 1CO, 2A 250 VAC oder 2A 24 VDC |
| Impulsdauer minimal |
0,06 s
|
| Eingangsverzögerungszeit |
0,046 s
|
| Anzahl der überwachten Phasen |
3 |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-20 °C |
| Umgebungstemperatur während Betrieb, maximal |
70 °C |
| Umgebungstemperatur während Lagerung, minimal |
-40 °C |
| Umgebungstemperatur während Lagerung, maximal |
70 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000216 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
800,00 x 600,00 x 730,00 mm |
| Nettogewicht |
51,5 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Ja Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.04.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
