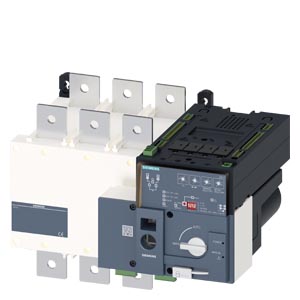

Netzumschalter 3KC 630 A 415 V automatisch 3-polig

Netzumschalter 3KC 630 A 415 V automatisch 3-polig

Artikelnummer: SIE-3KC8346-0EA22-0GA3
GTIN: 4001869532851
HAN: 3KC8346-0EA22-0GA3
Inhalt: 1 Stück

Automatischer Netzumschalter 3KC, 3-polig, 630 A / 415 V, mit Motorantrieb und Handbetätigung. Für Lastumschaltungen in Niederspannungsverteilern mit bis zu.

3.561,36 €

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 10.138,80 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Netzumschalter 3KC (Typ 3KC8346-0EA22-0GA3) ist ein automatisches Lasttrennschaltgerät der Produktfamilie SENTRON für Drehstrom-Niederspannungsanlagen. Der dreipolige Schalter ist ausgelegt auf einen Bemessungsstrom von 630 A und eine Versorgungsspannung von 415 V AC, bei Kurzschlusslasten bis 400 A im AC-33-B-Betrieb und bis 400 A im AC-23-A-Betrieb bei 690 V. Die Schaltbefestigung erfolgt schraubbar auf Hutschiene, der Motorantrieb sitzt am rechten Ende des Geräts mit langer Drehgriffbetätigung zur manuellen Notfallumlenkung. Die Ausführung mit Schaltstellungsanzeige I-O-II ermöglicht sichere Kontrolle der Netzposition. Typische Schaltspiele bei Funktionsfolge O-I-O liegen bei 4000 Operationen, die mechanische Lebensdauer ist damit für kontinuierliche Umschaltungen in Schaltanlagen ausgelegt. Der Temperaturbereich liegt zwischen -20 °C und +70 °C.

Anwendungsbereiche

Einsatzfelder sind automatische Netzumschaltungen in Industrie-Schaltschränken, die Redundanzversorgung von kritischen Lasten in Produktionsanlagen sowie die Anschaltung von Notstromaggregaten bei Stromausfällen.

Vorteile gegenüber Alternativen

Im Unterschied zu manuellen Lasttrennschaltern bietet die automatische Ausführung sofortige Umschaltung ohne Personalanforderung, erhöht Verfügbarkeit und reduziert Schaltzeiten. Die Schutzart IP00 frontseitig erfordert Gehäuseschutz; mit Blende oder Kabelschuhabdeckung wird IP20 erreicht. Das Gerät entspricht RoHS-Richtlinie und unterliegt REACH-Informationspflichten.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	16,4400 kg
Artikelgewicht:	16,4400 kg
Abmessungen ( Länge × Breite × Höhe ):	53,60 × 37,80 × 42,70 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	536,00 x 378,00 x 427,00 mm
Nettogewicht	16,44 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Ja Gefahrgut-Meldung

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 30.04.2016
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produktkategorie	ATE
Produkt-Bezeichnung	Netzumschalter
Ausführung des Produkts	automatisch
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	I - O - II
Ausführung des Betätigungselements	langer Drehgriff
Ausführung des Griffs	Handgriff
Ausführung des Schaltantriebs	Motorantrieb
Ausführung des Schaltantriebs Motorantrieb	Ja

Allgemeine technische Daten

Polzahl	3
Bauart des Geräts	Festeinbau
mechanische Lebensdauer (Schaltspiele) bei Funktionsfolge O-I-O typisch	4 000
bei geschlossenem Schalter bei 690 V bei Kombination Schalter + gG-Sicherung maximal	5 269 000 A²·s
der Sicherung bei 415 V maximal zulässig	3 000 000 A²·s
der gG-Sicherung bei 690 V maximal zulässig	4 500 000 A²·s
Position des Schaltantriebs	am rechten Ende
Überspannungskategorie	III
Verschmutzungsgrad	3
Bemessungswert	1 000 V
bei Verschmutzungsgrad 3 bei DC Bemessungswert	1 000 V

Versorgungsspannung

minimal	166 V
maximal	332 V

Schutzart und Schutzklasse

Schutzart IP	IP00
bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP20
frontseitig	IP00

Verlustleistung

bei konventionellem thermischen Bemessungsstrom je Gerät	97,2 W

Hauptstromkreis

minimal	45 Hz
maximal	65 Hz
Betriebsstrom Bemessungswert	630 A

Hilfsstromkreis

Anzahl der angeschlossenen Öffner für Hilfskontakte	0
Anzahl der angeschlossenen Schließer für Hilfskontakte	3
Anzahl der angeschlossenen Wechsler für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	4
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja
Produktausstattung Verriegelung	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Motorantrieb	Nein
Produkterweiterung optional Spannungsauslöser	Nein

Kurzschluss

bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-6-1 Bemessungswert minimal	25,2 kA
bei AC 690 V ohne Sicherungseinsatz gemäß IEC 60947-3 Bemessungswert minimal	17 kA
bei 415 V durch gG-Sicherung gemäß IEC 60947-6-1 Bemessungswert	50 kA
bei 415 V durch gG-Sicherung Bemessungswert	50 kA
bei 690 V durch gG-Sicherung gemäß IEC 60947-3 Bemessungswert	50 kA
Eingangsstrom am Digitaleingang bei Signal maximal	2,1 mA
Anzahl der Digitaleingänge	11
Ausführung des Schalteingangs	Verbunden mit Steuerklemme
Ausführung des Relais	2 Relais: 2NO, 2A 250 VAC oder 2A 24 VDC; 1 Relais: 1CO, 2A 250 VAC oder 2A 24 VDC
Impulsdauer minimal	0,06 s
Eingangsverzögerungszeit	0,046 s
Anzahl der überwachten Phasen	3

Anschlüsse

für Cu-Stromschiene	2x40x5
mehrdrähtig mit Kabelschuh gemäß DIN 46234	2x(150...300 mm²)
der Ein- und Ausgänge	Abnehmbar/steckbar
für Hauptstromkreis	Schienenanschluss

Mechanischer Aufbau

Höhe	260 mm
Breite	377 mm
Tiefe	368,5 mm
Befestigungsart	Schraubbefestigung
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Nein
Nettogewicht pro ME	16,44 kg
