Produktbeschreibung

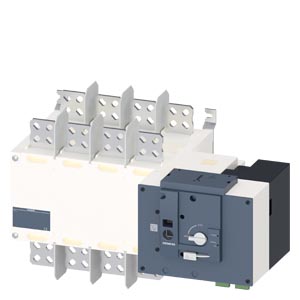

Der fernbetätigte Netzumschalter aus der Reihe SENTRON ist 4-polig ausgeführt und hat einen Bemessungsbetriebsstrom von 1250 A bei 415 V AC. Er wird über einen Motorantrieb am rechten Ende betätigt, der lange Drehgriff dient der Handbetätigung mit der Schaltstellungsanzeige I - O - II. Der Hauptstromkreis wird über Schienenanschluss angeschlossen, die Befestigung erfolgt per Schraubbefestigung. Vier Wechsler für Hilfskontakte sind vorhanden, davon sind drei Schließer angeschlossen. Die Schutzart beträgt IP00, mit Blende oder Kabelschuhabdeckung IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
44,0000 kg
|
| Artikelgewicht: |
44,0000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
80,00 × 60,00 × 73,00 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Bauart des Geräts |
Festeinbau |
| mechanische Lebensdauer (Schaltspiele) bei Funktionsfolge O-I-O typisch |
2 500 |
| Position des Schaltantriebs |
am rechten Ende |
| Überspannungskategorie |
IV |
| Verschmutzungsgrad |
3 |
| Isolationsspannung, Bemessungswert |
1 000 V |
| Isolationsspannung, bei Verschmutzungsgrad 3 bei DC Bemessungswert |
1 000 V |
Versorgungsspannung
| Versorgungsspannung bei AC, minimal |
166 V
|
| Versorgungsspannung bei AC, maximal |
332 V
|
Hauptstromkreis
| Betriebsfrequenz Bemessungswert, minimal |
45 Hz
|
| Betriebsfrequenz Bemessungswert, maximal |
65 Hz
|
| Betriebsstrom Bemessungswert |
1 250 A |
Hilfsstromkreis
| Anzahl der angeschlossenen Öffner für Hilfskontakte |
0 |
| Anzahl der angeschlossenen Schließer für Hilfskontakte |
3 |
| Anzahl der angeschlossenen Wechsler für Hilfskontakte |
0 |
| Anzahl der Wechsler für Hilfskontakte |
4 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Eignung zur Verwendung Hauptschalter |
Ja |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
| Produktausstattung Verriegelung |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Motorantrieb |
Nein |
| Produkterweiterung optional Spannungsauslöser |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Netzumschalter |
| Ausführung des Produkts |
fernbetätigt |
| Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb |
I - O - II |
| Ausführung des Betätigungselements |
langer Drehgriff |
| Ausführung des Griffs |
Handgriff |
| Ausführung des Schaltantriebs |
Motorantrieb |
| Ausführung des Schaltantriebs Motorantrieb |
Ja |
Anschlüsse
| Art der anschließbaren Leiterquerschnitte, für Cu-Stromschiene |
2x 60 x 7 |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, mehrdrähtig mit Kabelschuh gemäß DIN 46234 |
4x185 mm² |
| Ausführung des elektrischen Anschlusses, der Ein- und Ausgänge |
Abnehmbar/steckbar |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schienenanschluss |
Mechanischer Aufbau
| Höhe |
370 mm
|
| Breite |
584 mm
|
| Tiefe |
439,5 mm
|
| Befestigungsart |
Schraubbefestigung |
| Befestigungsart, Frontmontage mit 4-Loch Befestigung |
Nein |
| Befestigungsart, Frontmontage mit Zentralbefestigung |
Nein |
| Befestigungsart, Schienen-Montage |
Nein |
| Nettogewicht pro ME |
44 kg
|
Schutzart und Schutzklasse
| Schutzart IP |
IP00 |
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP20 |
| Schutzart IP, frontseitig |
IP00 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom je Gerät |
373,2 W
|
Kurzschluss
| Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter, bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-3 Bemessungswert minimal |
73,5 kA |
| Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter, bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-6-1 Bemessungswert minimal |
52,5 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 415 V durch gG-Sicherung gemäß IEC 60947-6-1 Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 415 V durch gG-Sicherung Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 690 V durch gG-Sicherung gemäß IEC 60947-3 Bemessungswert |
50 kA |
| Eingangsstrom am Digitaleingang bei Signal <0> maximal |
1 mA
|
| Anzahl der Digitaleingänge |
5 |
| Anzahl der Digitaleingänge, Ausführung des Schalteingangs |
Verbunden mit Steuerklemme |
| Ausführung des Relais |
1 Relais: 1NO, 2A 250 VAC oder 2A 24 VDC. |
| Impulsdauer minimal |
0,06 s
|
| Eingangsverzögerungszeit |
0,046 s
|
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-20 °C |
| Umgebungstemperatur während Betrieb, maximal |
70 °C |
| Umgebungstemperatur während Lagerung, minimal |
-40 °C |
| Umgebungstemperatur während Lagerung, maximal |
70 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000216 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
800,00 x 600,00 x 730,00 mm |
| Nettogewicht |
44,00 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 31.07.2015 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
