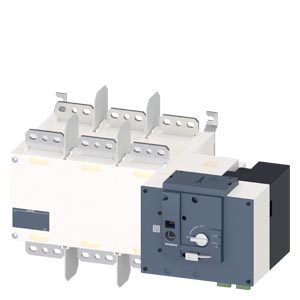

Netzumschalter 3KC fernbetätigt 3-polig 1600 A 415 V

Artikelnummer: SIE-3KC4354-0HA21-0AA3
GTIN: 4001869527628
HAN: 3KC4354-0HA21-0AA3
Inhalt: 1 Stück

3-poliger Netzumschalter SENTRON 3KC mit Motorantrieb, 1600 A / 415 V AC, Schraubbefestigung. Fernbetätigung für Lastumschaltung in Schaltanlagen.

5.768,40 €

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 16.422,00 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Netzumschalter SENTRON 3KC ist ein 3-poliger Lasttrennschalter mit fernbetätigtem Motorantrieb und langer Drehgriffausführung. Das Gerät ist für einen Bemessungsstrom von 1600 A ausgelegt und arbeitet mit Spannungen bis 415 V AC. Die mechanische Lebensdauer beträgt 2500 Schaltspiele bei der Funktionsfolge O-I-O, und die Überspannungskategorie IV ermöglicht den Einsatz in Niederspannungsverteilern mit erhöhten transienten Anforderungen. Die Versorgungsspannung für den Motorantrieb liegt zwischen 166 V und 332 V, die Verlustleistung bei Bemessungsstrom beträgt 366 W.

Anwendungsbereiche

Typische Anwendungsfelder sind die Automatisierte Lastumschaltung in industriellen Schaltanlagen, die Fernbedienung von Netzumschaltern in Energieverteilzentralen sowie die sichere Trennung von Stromkreisen in Transformatorenstationen und Kraftwerk-Nebenanlagen. Der Verschmutzungsgrad 3 und die Schutzart IP00 (frontseitig) kennzeichnen ein robustes Schaltgerät für raue Industrieumgebungen.

Vorteile gegenüber Alternativen

Im Unterschied zu manuell betätigten Trennschaltern ermöglicht der Motorantrieb eine ferngesteuerte oder automatisierte Umschaltung und reduziert damit Personalkosten bei häufigen Schaltzyklen. Die Schraubbefestigung und der rechts angeordnete Motorantrieb erleichtern die Integration in bestehende Schaltschrank-Layouts.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	46,0000 kg
Artikelgewicht:	46,0000 kg
Abmessungen ( Länge × Breite × Höhe ):	80,00 × 60,00 × 73,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	150 Tag(e)
Verpackungsmaße (L x B x H)	800,00 x 600,00 x 730,00 mm
Nettogewicht	46,00 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 31.07.2015
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Netzumschalter
Ausführung des Produkts	fernbetätigt
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	I - O - II
Ausführung des Betätigungselements	langer Drehgriff
Ausführung des Griffs	Handgriff
Ausführung des Schaltantriebs	Motorantrieb
Ausführung des Schaltantriebs Motorantrieb	Ja

Allgemeine technische Daten

Polzahl	3
Bauart des Geräts	Festeinbau
mechanische Lebensdauer (Schaltspiele) bei Funktionsfolge O-I-O typisch	2 500
Position des Schaltantriebs	am rechten Ende
Überspannungskategorie	IV
Verschmutzungsgrad	3
Bemessungswert	1 000 V
bei Verschmutzungsgrad 3 bei DC Bemessungswert	1 000 V

Versorgungsspannung

minimal	166 V
maximal	332 V

Schutzart und Schutzklasse

Schutzart IP	IP00
bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP20
frontseitig	IP00

Verlustleistung

bei konventionellem thermischen Bemessungsstrom je Gerät	366 W

Hauptstromkreis

minimal	45 Hz
maximal	65 Hz
Betriebsstrom Bemessungswert	1 600 A

Hilfsstromkreis

Anzahl der angeschlossenen Öffner für Hilfskontakte	0
Anzahl der angeschlossenen Schließer für Hilfskontakte	3
Anzahl der angeschlossenen Wechsler für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	4
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Nein
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja
Produktausstattung Verriegelung	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Motorantrieb	Nein
Produkterweiterung optional Spannungsauslöser	Nein

Kurzschluss

bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-3 Bemessungswert minimal	105 kA
bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-6-1 Bemessungswert minimal	67,2 kA
bei 415 V durch gG-Sicherung gemäß IEC 60947-6-1 Bemessungswert	100 kA
bei 415 V durch gG-Sicherung Bemessungswert	100 kA
Eingangsstrom am Digitaleingang bei Signal maximal	1 mA
Anzahl der Digitaleingänge	5
Ausführung des Schalteingangs	Verbunden mit Steuerklemme
Ausführung des Relais	1 Relais: 1NO, 2A 250 VAC oder 2A 24 VDC.
Impulsdauer minimal	0,06 s
Eingangsverzögerungszeit	0,046 s

Anschlüsse

für Cu-Stromschiene	2x100x5
mehrdrähtig mit Kabelschuh gemäß DIN 46234	4x240 mm²
der Ein- und Ausgänge	Abnehmbar/steckbar
für Hauptstromkreis	Schienenanschluss

Mechanischer Aufbau

Höhe	380 mm
Breite	596 mm
Tiefe	439,5 mm
Befestigungsart	Schraubbefestigung
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Nein
Nettogewicht pro ME	46 kg
