Produktbeschreibung

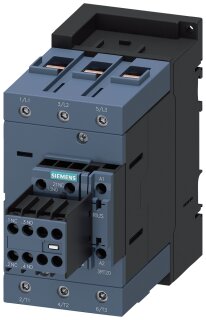

Das Leistungsschütz 3RT2046-1AL24 ist ein 3-poliges AC-Schütz der SIRIUS-Familie mit Baugröße S3 und ist für die Schaltung von Drehstrommotoren bis 45 kW bei AC-3e-Betriebsbedingungen ausgelegt. Der Hauptstromkreis ist für 95 A bei AC-1 / 400 V ausgelegt und schaltet Bemessungsspannungen bis 1000 V AC-3e. Die Steuerspeisespannung beträgt AC 230 V bei 50/60 Hz mit einer typischen Leistungsaufnahme von 25 W ohne Laststromanteil. Das Schütz verfügt über 2 Schließer und 2 Öffner als lösbare Hilfskontakte, die eine flexible Anpassung an verschiedene Steuerschaltungen ermöglichen. Der Schraubanschluss sichert sichere und wartungsfreundliche Verdrahtung im Schaltschrank.
Anwendungsbereiche
Typische Einsatzfelder sind die Schaltung von Drehstrommotoren in Pumpenanlagen, Ventilatoren und Verdichtern sowie die Steuerung von Hochlast-Industriemaschinen in der Verpackungs-, Druck- und Förderindustrie.
Vorteile gegenüber Alternativen
Im Unterschied zu kleineren Schützen (AC-1-Klasse) bietet die AC-3e-Ausführung deutlich höhere Schaltspielzahlen und sichere Schaltvorgänge auch unter induktiven Lasten mit Einschaltströmen. Die Betriebstemperatur wird über den Bereich -25 bis +60 °C gewährleistet, das Gerät erfüllt die RoHS- und REACH-Anforderungen seit März 2017 und unterliegt der Elektroschrott-Rücknahmepflicht gemäß EU-Richtlinie 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,7530 kg
|
| Artikelgewicht: |
1,7530 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
21,10 × 10,30 × 15,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT, 3-polig bis 250 kW |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N_CNDU |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
211,00 x 103,00 x 154,00 mm |
| Nettogewicht |
1,753 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.03.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschütz |
| Produkttyp-Bezeichnung |
3RT2 |
Allgemeine technische Daten
| Baugröße des Schützes |
S3 |
| Funktionsmodul für Kommunikation |
Nein |
| Hilfsschalter |
Ja |
| bei AC bei warmem Betriebszustand |
19,8 W
|
| bei AC bei warmem Betriebszustand je Pol |
6,6 W
|
| ohne Laststromanteil typisch |
25 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
1 000 V |
| des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| des Hauptstromkreises Bemessungswert |
8 kV
|
| des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
690 V
|
| bei AC |
10,3 g / 5 ms, 6,7 g / 10 ms |
| des Schützes typisch |
10 000 000 |
| des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
03/01/2017 |
| Nettogewicht pro ME |
1,753 kg
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| bei AC-3 Bemessungswert maximal |
1 000 V |
| bei AC-3e Bemessungswert maximal |
1 000 V |
| bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
130 A
|
| — bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
130 A
|
| — bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
110 A
|
| — bei 400 V Bemessungswert |
95 A
|
| — bei 500 V Bemessungswert |
95 A
|
| — bei 690 V Bemessungswert |
78 A
|
| — bei 1000 V Bemessungswert |
30 A
|
| bei AC-4 bei 400 V Bemessungswert |
80 A
|
| bei AC-5a bis 690 V Bemessungswert |
114 A
|
| bei AC-5b bis 400 V Bemessungswert |
95 A
|
| — bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
84,4 A
|
| — bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
84,4 A
|
| — bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
84,4 A
|
| — bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
58 A
|
| — bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
56,3 A
|
| — bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
56,3 A
|
| — bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
56,3 A
|
| — bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
56,3 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
50 mm² |
| bei 400 V Bemessungswert |
42 A
|
| bei 690 V Bemessungswert |
30 A
|
| — bei 24 V Bemessungswert |
100 A
|
| — bei 60 V Bemessungswert |
60 A
|
| — bei 110 V Bemessungswert |
9 A
|
| — bei 220 V Bemessungswert |
2 A
|
| — bei 440 V Bemessungswert |
0,6 A
|
| — bei 600 V Bemessungswert |
0,4 A
|
| bei AC-2 bei 400 V Bemessungswert |
45 kW
|
| — bei 230 V Bemessungswert |
22 kW
|
| bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
33 kVA
|
| bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
58 kVA
|
| bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
73 kVA
|
| bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
69 kVA
|
| bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
22,4 kVA
|
| bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
39 kVA
|
| bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
48,7 kVA
|
| bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
67,3 kVA
|
| befristet auf 1 s stromlos schaltend maximal |
1 725 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 5 s stromlos schaltend maximal |
1 297 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 10 s stromlos schaltend maximal |
946 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 30 s stromlos schaltend maximal |
610 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 60 s stromlos schaltend maximal |
486 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| bei AC |
5 000 1/h |
| bei AC-1 maximal |
900 1/h |
| bei AC-2 maximal |
350 1/h |
| bei AC-3 maximal |
850 1/h |
| — maximal |
850 1/h |
| bei AC-4 maximal |
250 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC |
| bei 50 Hz Bemessungswert |
230 V
|
| bei 60 Hz Bemessungswert |
230 V
|
| bei 50 Hz |
0,8 ... 1,1 |
| bei 60 Hz |
0,85 ... 1,1 |
| bei AC |
13 ... 50 ms |
| Lichtbogendauer |
10 ... 20 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
2 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| bei 230 V Bemessungswert |
6 A
|
| bei 400 V Bemessungswert |
3 A
|
| bei 500 V Bemessungswert |
2 A
|
| bei 690 V Bemessungswert |
1 A
|
| bei 24 V Bemessungswert |
10 A
|
| bei 48 V Bemessungswert |
6 A
|
| bei 60 V Bemessungswert |
6 A
|
| bei 110 V Bemessungswert |
3 A
|
| bei 125 V Bemessungswert |
2 A
|
| bei 220 V Bemessungswert |
1 A
|
| bei 600 V Bemessungswert |
0,15 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
96 A
|
| bei 600 V Bemessungswert |
77 A
|
| — bei 110/120 V Bemessungswert |
10 hp |
| — bei 230 V Bemessungswert |
20 hp |
| — bei 200/208 V Bemessungswert |
30 hp |
| — bei 220/230 V Bemessungswert |
30 hp |
| — bei 460/480 V Bemessungswert |
75 hp |
| — bei 575/600 V Bemessungswert |
75 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / P600 |
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| — bei Zuordnungsart 1 erforderlich |
gG: 250 A (690 V, 100 kA), aM: 160 A (690 V, 100 kA), BS88: 200 A (415 V, 80 kA) |
| — bei Zuordnungsart 2 erforderlich |
gG: 160 A (690 V, 100 kA), aM: 100 A (690 V, 100 kA), BS88: 125 A (415 V, 80 kA) |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (500 V, 1 kA) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Höhe |
140 mm
|
| Breite |
70 mm
|
| Tiefe |
195 mm
|
| — vorwärts |
20 mm
|
| — aufwärts |
10 mm
|
| — abwärts |
10 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Schraubanschluss |
| für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| am Schütz für Hilfskontakte |
Schraubanschluss |
| der Magnetspule |
Schraubanschluss |
| — feindrähtig mit Aderendbearbeitung |
2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²) |
| bei AWG-Leitungen für Hauptkontakte |
2x (10 ... 1/0), 1x (10 ... 2/0) |
| eindrähtig |
2,5 ... 16 mm² |
| mehrdrähtig |
6 ... 70 mm² |
| feindrähtig mit Aderendbearbeitung |
2,5 ... 50 mm² |
| eindrähtig oder mehrdrähtig |
0,5 ... 2,5 mm² |
| — eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14) |
| AWG-Nummer-erweitert als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
10 ... 2/0 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 14 |
Sicherheitsrelevante Kenngrößen
| Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Zwangsführung gemäß IEC 60947-5-1 |
Nein |
| geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
| Treibhauspotential [CO2 eq] / während Herstellung |
7.66 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
399 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-1.19 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
405 kg
|
