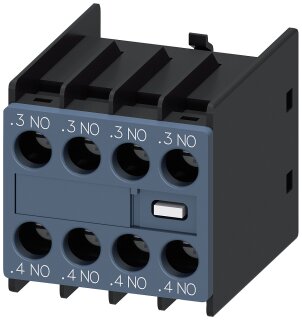

Hilfsschalterblock 3RH2911-1FA40 4 S frontseitig Schraubanschluss

Hilfsschalterblock 3RH2911-1FA40 4 S frontseitig Schraubanschluss

Artikelnummer: SIE-3RH2911-1FA40
GTIN: 4011209829398
HAN: 3RH2911-1FA40
Inhalt: 1 Stück

Hilfsschalterblock 3RH2911-1FA40, 4 S, frontseitig aufschnappbar, Schraubanschluss. Für Schütze 3RT2 und Hilfsschütze 3RH2. Mechanische Lebensdauer 10 Mio.

12,80 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 25,35 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Hilfsschalterblock 3RH2911-1FA40 ist ein frontseitig aufschnappbarer Hilfsschalter der SIRIUS-Produktfamilie mit vier Schaltglieder (4 S) und Schraubanschluss. Das Schaltmodul ist speziell für die Kombination mit Schützen der Reihe 3RT2 und Hilfsschützen 3RH2 ausgelegt und ermöglicht eine unverzögerte Schaltfunktion. Die technischen Eckdaten umfassen eine Isolationsspannung von 690 V bei Verschmutzungsgrad 3, eine Stoßspannungsfestigkeit von 6 kV und eine Schutzart IP20 frontseitig. Die mechanische Lebensdauer beträgt typischerweise 10 Millionen Schaltspiele, die elektrische Lebensdauer bei AC-15 und 230 V liegt bei 200.000 Schaltspiele. Der Betriebstemperaturbereich erstreckt sich von -25 bis +60 °C.

Anwendungsbereiche

Typische Anwendungsfelder sind die Realisierung von Hilfskontakten in Schaltschränken für Steuerstromkreise sowie die Signalverarbeitung in Schaltanlagenaufbauten. Der Hilfsschalter wird häufig in Verbindung mit Leistungsschützen zur Überwachung und Kontrollierung von Steuerzirkulationen eingesetzt, etwa bei Förderanlagen, Drehmaschinen oder Verpackungsmaschinen. Die Zwangsführung gemäß IEC 60947-5-1 und der Spiegelkontakt gemäß IEC 60947-4-1 mit 3RT2-Schützen gewährleisten sichere Schaltfunktionen in sicherheitsrelevanten Steuerstromkreisen. Der Hilfsstromkreis ist bis 230 V mit C-Charakteristik 10 A / 0,4 kA kurzschlussgeschützt. Das Gerät erfüllt die RoHS-Richtlinie und unterliegt den Rücknahmepflichten nach 2012/19/EU.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,0570 kg
Artikelgewicht:	0,0570 kg
Abmessungen ( Länge × Breite × Höhe ):	5,80 × 5,50 × 4,30 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000041
Produktfamilie	Unverzögert

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	58,00 x 55,00 x 43,00 mm
Nettogewicht	0,057 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.10.2009
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Technische Daten

Produkt-Markenname	SIRIUS
Produktkategorie	Hilfsschalter
Produkt-Bezeichnung	Hilfsschalter
Ausführung des Produkts	frontseitig aufschnappbar
Produkttyp-Bezeichnung	3RH29
Eignung zur Verwendung	für 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2

Allgemeine technische Daten

Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
Schutzart IP frontseitig	IP20
mechanische Lebensdauer (Schaltspiele) typisch	10 000 000
elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch	200 000
RoHS-Richtlinie (Tag/Monat/Jahr)	10/01/2009
Nettogewicht pro ME	57 g
unverzögert schaltend	0
nacheilend schaltend	0
voreilend schaltend	0
Anzahl der Wechsler der Hilfskontakte unverzögert schaltend	0
Betriebsstrom bei AC-15 bei 690 V Bemessungswert	1 A
bei 24 V	10 A
bei 230 V	10 A
bei 125 V	6 A
bei 250 V	6 A
Betriebsstrom der Hilfskontakte bei AC-12 maximal	10 A
bei 400 V	3 A
bei 110 V	3 A
bei 220 V	1 A
bei 24 V Bemessungswert	10 A
bei 60 V Bemessungswert	10 A
bei 110 V Bemessungswert	4 A
bei 220 V Bemessungswert	2 A
bei 440 V Bemessungswert	1,3 A
bei 600 V Bemessungswert	0,65 A
bei 48 V	2 A
bei 60 V	2 A
Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V	C-Charakteristik: 10 A; 0,4 kA
Kontaktzuverlässigkeit der Hilfskontakte	Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA)

Umgebungsbedingungen

während Betrieb	-25 ... +60 °C
während Lagerung	-55 ... +80 °C

Sicherheitsrelevante Kenngrößen

Spiegelkontakt gemäß IEC 60947-4-1	Ja; mit 3RT2
Zwangsführung gemäß IEC 60947-5-1	Ja

Kurzschluss-Schutz

Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V	C-Charakteristik: 10 A; 0,4 kA
Ausführung des Sicherungseinsatzes für Kurzschlussschutz des Hilfsschalters erforderlich	gG: 10 A (690 V, 1 kA)

Einbau/ Befestigung/ Abmessungen

Befestigungsart	Schnappbefestigung
Höhe	37,5 mm
Breite	36 mm
Tiefe	43,7 mm

Anschlüsse/ Klemmen

Ausführung des elektrischen Anschlusses für Hilfs- und Steuerstromkreis	Schraubanschluss
eindrähtig oder mehrdrähtig	0,5 ... 2,5 mm²
feindrähtig mit Aderendbearbeitung	0,5 ... 2,5 mm²
— eindrähtig oder mehrdrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
— feindrähtig mit Aderendbearbeitung	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
bei AWG-Leitungen für Hilfskontakte	2x (20 ... 16), 2x (18 ... 14)
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte	20 ... 14
Treibhauspotential [CO2 eq] / während Herstellung	0.34 kg
Treibhauspotential [CO2 eq] / während Betrieb	0.562 kg
Treibhauspotential [CO2 eq] / nach End of Life	0.0172 kg
Treibhauspotential [CO2 eq] / gesamt	0.92 kg
