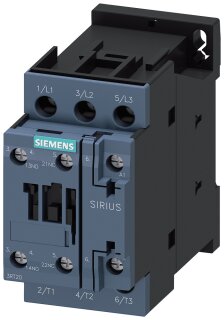

Leistungsschütz 3RT2027-1AP00 AC3e 15 kW 1S+1Ö AC230V

Leistungsschütz 3RT2027-1AP00 AC3e 15 kW 1S+1Ö AC230V

Artikelnummer: SIE-3RT2027-1AP00
GTIN: 4011209789647
HAN: 3RT2027-1AP00
Inhalt: 1 Stück

Leistungsschütz AC-3e, 32 A / 15 kW / 400 V, 3-polig, AC 230 V Spulenspannung, 1 Schließer + 1 Öffner, Schraubanschluss Baugröße S0.

110,69 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 189,21 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Leistungsschütz 3RT2027-1AP00 der Siemens-Produktfamilie SIRIUS 3RT ist ein 3-poliges Schaltgerät zur AC-3e-Schaltung von Wechselstrommotoren mit bis zu 15 kW bei 400 V. Die Bemessungsschaltleistung beträgt 32 A im AC-3e-Betriebsfall und maximal 690 V AC. Die Spulenspannung liegt bei AC 230 V, 50 Hz. Das Schütz verfügt über Hilfskontakte mit 1 Schließer und 1 Öffner für Steuerstromkreis-Rückmeldungen. Die Anschlüsse sind als Schraubanschluss ausgeführt, die Baugröße ist S0 mit geringem Platzbedarf im Schaltschrank. Die Leistungsverlustleistung im warmen Betriebszustand liegt bei 6,3 W für das gesamte Schütz.

Anwendungsbereiche

Typische Anwendungen sind die Motorfernsteuerung in Förderanlagen, Pumpensteuerungen und Lüftungsanlagen in Schaltschränken mit Netzspannung 230 V. Ebenfalls eignet sich das Schütz für Steuerspannungskreise in automatisierten Produktionsanlagen und für die zeitgesteuerte Schaltung von Verbrauchern bis zur genannten Leistungsklasse.

Vorteile gegenüber Alternativen

Gegenüber reinen Direktstartern bietet das Schütz eine separate Ansteuerung über die niederspannige AC-Spule und damit Schaltschutz über Hilfskontakte. Das Gerät erfüllt RoHS-Anforderungen seit dem 1. Oktober 2009 und ist für den Betrieb von -25 bis +60 °C freigegeben. Die Lagerlagerung ist bis -55 °C zulässig.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,4210 kg
Artikelgewicht:	0,4210 kg
Abmessungen ( Länge × Breite × Höhe ):	9,20 × 5,40 × 10,55 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000066
Produktfamilie	Schütze SIRIUS 3RT, 3-polig bis 250 kW

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	92,00 x 54,00 x 105,5 mm
Nettogewicht	0,421 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.10.2009
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Technische Daten

Produkt-Markenname	SIRIUS
Produkt-Bezeichnung	Leistungsschütz
Produkttyp-Bezeichnung	3RT2

Allgemeine technische Daten

Baugröße des Schützes	S0
Funktionsmodul für Kommunikation	Nein
Hilfsschalter	Ja
bei AC bei warmem Betriebszustand	6,3 W
bei AC bei warmem Betriebszustand je Pol	2,3 W
ohne Laststromanteil typisch	2,5 W
Art der Verlustleistungsberechnung stromabhängig	quadratisch
des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert	690 V
des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert	690 V
des Hauptstromkreises Bemessungswert	6 kV
des Hilfsstromkreises Bemessungswert	6 kV
maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1	400 V
bei AC	8,3 g / 5 ms, 5,3 g / 10 ms
des Schützes typisch	10 000 000
des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch	5 000 000
des Schützes mit aufgesetztem Hilfsschalterblock typisch	10 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009	Q
RoHS-Richtlinie (Tag/Monat/Jahr)	10/01/2009
Nettogewicht pro ME	421 g

Umgebungsbedingungen

Aufstellungshöhe bei Höhe über NN maximal	2 000 m
während Betrieb	-25 ... +60 °C
während Lagerung	-55 ... +80 °C
relative Luftfeuchte minimal	10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal	95 %

Hauptstromkreis

Polzahl für Hauptstromkreis	3
Anzahl der Schließer für Hauptkontakte	3
Anzahl der Öffner für Hauptkontakte	0
bei AC-3 Bemessungswert maximal	690 V
bei AC-3e Bemessungswert maximal	690 V
bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert	50 A
— bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert	50 A
— bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert	42 A
— bei 400 V Bemessungswert	32 A
— bei 500 V Bemessungswert	32 A
— bei 690 V Bemessungswert	21 A
bei AC-4 bei 400 V Bemessungswert	22 A
bei AC-5a bis 690 V Bemessungswert	44 A
bei AC-5b bis 400 V Bemessungswert	26,5 A
— bis 230 V bei Stromscheitelwert n=20 Bemessungswert	30,8 A
— bis 400 V bei Stromscheitelwert n=20 Bemessungswert	30,8 A
— bis 500 V bei Stromscheitelwert n=20 Bemessungswert	27 A
— bis 690 V bei Stromscheitelwert n=20 Bemessungswert	21 A
— bis 230 V bei Stromscheitelwert n=30 Bemessungswert	20,5 A
— bis 400 V bei Stromscheitelwert n=30 Bemessungswert	20,5 A
— bis 500 V bei Stromscheitelwert n=30 Bemessungswert	18 A
— bis 690 V bei Stromscheitelwert n=30 Bemessungswert	18 A
Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert	10 mm²
bei 400 V Bemessungswert	12 A
bei 690 V Bemessungswert	12 A
— bei 24 V Bemessungswert	35 A
— bei 60 V Bemessungswert	20 A
— bei 110 V Bemessungswert	4,5 A
— bei 220 V Bemessungswert	1 A
— bei 440 V Bemessungswert	0,4 A
— bei 600 V Bemessungswert	0,25 A
— bei 230 V Bemessungswert	7,5 kW
bis 230 V bei Stromscheitelwert n=20 Bemessungswert	12,2 kVA
bis 400 V bei Stromscheitelwert n=20 Bemessungswert	21,3 kVA
bis 500 V bei Stromscheitelwert n=20 Bemessungswert	23,3 kVA
bis 690 V bei Stromscheitelwert n=20 Bemessungswert	25 kVA
bis 230 V bei Stromscheitelwert n=30 Bemessungswert	8,1 kVA
bis 400 V bei Stromscheitelwert n=30 Bemessungswert	14,2 kVA
bis 500 V bei Stromscheitelwert n=30 Bemessungswert	15,5 kVA
bis 690 V bei Stromscheitelwert n=30 Bemessungswert	21,5 kVA
befristet auf 1 s stromlos schaltend maximal	499 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
befristet auf 5 s stromlos schaltend maximal	341 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
befristet auf 10 s stromlos schaltend maximal	260 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
befristet auf 30 s stromlos schaltend maximal	199 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
befristet auf 60 s stromlos schaltend maximal	162 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
bei AC	5 000 1/h
bei AC-1 maximal	1 000 1/h
bei AC-2 maximal	750 1/h
bei AC-3 maximal	750 1/h
— maximal	750 1/h
bei AC-4 maximal	250 1/h

Steuerstromkreis/ Ansteuerung

Spannungsart der Steuerspeisespannung	AC
bei 50 Hz Bemessungswert	230 V
bei 50 Hz	0,8 ... 1,1
bei AC	8 ... 40 ms
Lichtbogendauer	10 ms
Ausführung der Ansteuerung des Schaltantriebs	Standard A1 - A2

Hilfsstromkreis

Anzahl der Öffner für Hilfskontakte unverzögert schaltend	1
Anzahl der Schließer für Hilfskontakte unverzögert schaltend	1
Betriebsstrom bei AC-12 maximal	10 A
bei 230 V Bemessungswert	10 A
bei 400 V Bemessungswert	3 A
bei 500 V Bemessungswert	2 A
bei 690 V Bemessungswert	1 A
bei 24 V Bemessungswert	10 A
bei 48 V Bemessungswert	6 A
bei 60 V Bemessungswert	6 A
bei 110 V Bemessungswert	3 A
bei 125 V Bemessungswert	2 A
bei 220 V Bemessungswert	1 A
bei 600 V Bemessungswert	0,15 A
Kontaktzuverlässigkeit der Hilfskontakte	Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA)

UL/CSA Bemessungsdaten

bei 480 V Bemessungswert	27 A
bei 600 V Bemessungswert	27 A
— bei 110/120 V Bemessungswert	2 hp
— bei 230 V Bemessungswert	5 hp
— bei 200/208 V Bemessungswert	10 hp
— bei 220/230 V Bemessungswert	10 hp
— bei 460/480 V Bemessungswert	20 hp
— bei 575/600 V Bemessungswert	25 hp
Kontaktbelastbarkeit der Hilfskontakte gemäß UL	A600 / P600
UL File Number (CCN)	E31519 (NLDX, NLDX7)

Kurzschluss-Schutz

Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V	C-Charakteristik: 10 A; 0,4 kA
— bei Zuordnungsart 1 erforderlich	gG: 125 A (690 V,100 kA), aM: 50 A (690 V,100 kA), BS88: 125 A (415 V,80 kA)
— bei Zuordnungsart 2 erforderlich	gG: 50 A (690 V, 100 kA), aM: 25 A (690 V, 100 kA), BS88: 50 A (415 V, 80 kA)
für Kurzschlussschutz des Hilfsschalters erforderlich	gG: 10 A (500 V, 1 kA)

Einbau/ Befestigung/ Abmessungen

Einbaulage	bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
Befestigungsart Reiheneinbau	Ja
Befestigungsart	Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
Höhe	85 mm
Breite	45 mm
Tiefe	97 mm
— vorwärts	10 mm
— aufwärts	10 mm
— abwärts	10 mm
— seitwärts	0 mm

Anschlüsse/ Klemmen

für Hauptstromkreis	Schraubanschluss
für Hilfs- und Steuerstromkreis	Schraubanschluss
am Schütz für Hilfskontakte	Schraubanschluss
der Magnetspule	Schraubanschluss
— eindrähtig	2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
— eindrähtig oder mehrdrähtig	2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
— feindrähtig mit Aderendbearbeitung	2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
bei AWG-Leitungen für Hauptkontakte	2x (16 ... 12), 2x (14 ... 8)
eindrähtig	1 ... 10 mm²
mehrdrähtig	1 ... 10 mm²
feindrähtig mit Aderendbearbeitung	1 ... 10 mm²
eindrähtig oder mehrdrähtig	0,5 ... 2,5 mm²
bei AWG-Leitungen für Hilfskontakte	2x (20 ... 16), 2x (18 ... 14)
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte	16 ... 8
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte	20 ... 14

Sicherheitsrelevante Kenngrößen

Spiegelkontakt gemäß IEC 60947-4-1	Ja
Zwangsführung gemäß IEC 60947-5-1	Nein
geeignet für Sicherheitsfunktion	Ja
Eignung zur Verwendung sicherheitsgerichtetes Ausschalten	Ja
Gebrauchsdauer maximal	20 A
Prüfung verschleißbedingter Gebrauchsdauer notwendig	Ja
bei niedriger Anforderungsrate gemäß SN 31920	40 %
bei hoher Anforderungsrate gemäß SN 31920	73 %
B10-Wert bei hoher Anforderungsrate gemäß SN 31920	1 000 000
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920	100 FIT

ISO 13849

Gerätetyp gemäß ISO 13849-1	3
Überdimensionierung gemäß ISO 13849-2 notwendig	Ja

IEC 61508

Sicherheitsgerätetyp gemäß IEC 61508-2	Typ A

Elektrische Sicherheit

Schutzart IP frontseitig gemäß IEC 60529	IP20
Berührungsschutz frontseitig gemäß IEC 60529	fingersicher bei senkrechter Berührung von vorne
Treibhauspotential [CO2 eq] / während Herstellung	1.9 kg
Treibhauspotential [CO2 eq] / während Betrieb	72.4 kg
Treibhauspotential [CO2 eq] / nach End of Life	-0.117 kg
Treibhauspotential [CO2 eq] / gesamt	74.2 kg
