Produktbeschreibung

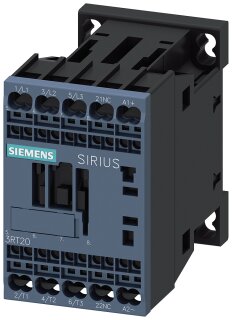

Das Leistungsschütz 3RT2016-2UB42 ist ein 3-poliges AC-Schütz der SIRIUS-Familie von Siemens für die Schaltung von Drehstrom-Antrieben im AC-3e-Bereich. Das Schütz hat einen Bemessungsstrom von 9 A und schaltet Lasten bis 4 kW bei 400 V AC. Die Steuerung erfolgt über DC 24 V, wobei ein integrierter Varistor Überspannungsspitzen abhält. Die Baugröße S00 erlaubt kompakte Schaltschrank-Montagen. Betriebstemperaturbereich -25 bis +60 °C, Lagerbereich -55 bis +80 °C. Die Hilfskontaktierung besteht aus einem Öffnerkontakt für Rückmeldung oder Sperrafunktionen.
Anwendungsbereiche
Typische Einsatzfelder sind die Steuerung von Asynchronmotoren in Fördertechnik, Verpackungsmaschinen und Umwälzpumpen sowie die Motorschutzbeschaltung in dezentralen Antriebssteuerungen. Ein weiterer Anwendungsbereich liegt in der SPS-gesteuerten Motorfreigabe mittels 24-V-Steuerlogik und in Schaltschrank-Komplettsystemen, bei denen mehrere Motoren zeitsequenziell hochgefahren werden müssen.
Vorteile gegenüber Alternativen
Im Unterschied zu rein thermischen Motorschutzschaltern arbeitet das elektromagnetische Schütz schneller und erlaubt eine feinere Ansteuerung über die Steuerlogik. Die Federzuganschlüsse ermöglichen sichere Leiterverbindungen ohne spezielle Werkzeuge.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3120 kg
|
| Artikelgewicht: |
0,3120 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,35 × 5,00 × 7,75 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT, 3-polig bis 250 kW |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
73,5 x 50,00 x 77,5 mm |
| Nettogewicht |
0,312 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschütz |
| Produkttyp-Bezeichnung |
3RT2 |
Allgemeine technische Daten
| Baugröße des Schützes |
S00 |
| Funktionsmodul für Kommunikation |
Nein |
| Hilfsschalter |
Ja |
| bei AC bei warmem Betriebszustand |
0,9 W
|
| bei AC bei warmem Betriebszustand je Pol |
0,3 W
|
| ohne Laststromanteil typisch |
4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| des Hauptstromkreises Bemessungswert |
6 kV
|
| des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
400 V
|
| bei DC |
6,7 g / 5 ms, 4,2 g / 10 ms |
| des Schützes typisch |
30 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| Nettogewicht pro ME |
0,312 kg
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| bei AC-3 Bemessungswert maximal |
690 V
|
| bei AC-3e Bemessungswert maximal |
690 V
|
| bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
22 A
|
| — bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
22 A
|
| — bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
20 A
|
| — bei 400 V Bemessungswert |
9 A
|
| — bei 500 V Bemessungswert |
7,7 A
|
| — bei 690 V Bemessungswert |
6,7 A
|
| bei AC-4 bei 400 V Bemessungswert |
8,5 A
|
| bei AC-5a bis 690 V Bemessungswert |
19,4 A
|
| bei AC-5b bis 400 V Bemessungswert |
7,4 A
|
| — bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
5,3 A
|
| — bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
5,3 A
|
| — bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
5,3 A
|
| — bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
5 A
|
| — bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
3,5 A
|
| — bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
3,5 A
|
| — bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
3,6 A
|
| — bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
3,3 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
4 mm² |
| bei 400 V Bemessungswert |
4,1 A
|
| bei 690 V Bemessungswert |
3,3 A
|
| — bei 24 V Bemessungswert |
20 A
|
| — bei 60 V Bemessungswert |
20 A
|
| — bei 110 V Bemessungswert |
2,1 A
|
| — bei 220 V Bemessungswert |
0,8 A
|
| — bei 440 V Bemessungswert |
0,6 A
|
| — bei 600 V Bemessungswert |
0,6 A
|
| bei AC-2 bei 400 V Bemessungswert |
4 kW
|
| — bei 230 V Bemessungswert |
2,2 kW
|
| bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
2 kVA
|
| bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
3,6 kVA
|
| bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
4,6 kVA
|
| bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
5,9 kVA
|
| bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
1,3 kVA
|
| bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
2,4 kVA
|
| bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
3,1 kVA
|
| bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
4 kVA
|
| befristet auf 1 s stromlos schaltend maximal |
155 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 5 s stromlos schaltend maximal |
111 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 10 s stromlos schaltend maximal |
86 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 30 s stromlos schaltend maximal |
66 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 60 s stromlos schaltend maximal |
55 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| bei DC |
10 000 1/h |
| bei AC-1 maximal |
1 000 1/h |
| bei AC-2 maximal |
750 1/h |
| bei AC-3 maximal |
750 1/h |
| — maximal |
750 1/h |
| bei AC-4 maximal |
250 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| Anfangswert |
0,8 |
| Endwert |
1,1 |
| Ausführung des Überspannungsbegrenzers |
mit Varistor |
| Anzugsleistung der Magnetspule bei DC |
4 W
|
| Halteleistung der Magnetspule bei DC |
4 W
|
| bei DC |
30 ... 100 ms |
| Lichtbogendauer |
10 ... 15 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
1 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
0 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| bei 230 V Bemessungswert |
10 A
|
| bei 400 V Bemessungswert |
3 A
|
| bei 500 V Bemessungswert |
2 A
|
| bei 690 V Bemessungswert |
1 A
|
| bei 24 V Bemessungswert |
10 A
|
| bei 48 V Bemessungswert |
6 A
|
| bei 60 V Bemessungswert |
6 A
|
| bei 110 V Bemessungswert |
3 A
|
| bei 125 V Bemessungswert |
2 A
|
| bei 220 V Bemessungswert |
1 A
|
| bei 600 V Bemessungswert |
0,15 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
7,6 A
|
| bei 600 V Bemessungswert |
9 A
|
| — bei 110/120 V Bemessungswert |
0,33 hp |
| — bei 230 V Bemessungswert |
1 hp |
| — bei 200/208 V Bemessungswert |
2 hp |
| — bei 220/230 V Bemessungswert |
3 hp |
| — bei 460/480 V Bemessungswert |
5 hp |
| — bei 575/600 V Bemessungswert |
7,5 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| — bei Zuordnungsart 1 erforderlich |
gG: 35 A (690 V,100 kA), aM: 20 A (690 V,100 kA), BS88: 35 A (415 V,80 kA) |
| — bei Zuordnungsart 2 erforderlich |
gG: 20 A (690 V, 100 kA), aM: 16 A (690 V, 100 kA), BS88: 20 A (415 V, 80 kA) |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (500 V, 1 kA) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Höhe |
70 mm
|
| Breite |
45 mm
|
| Tiefe |
73 mm
|
| — vorwärts |
10 mm
|
| — aufwärts |
10 mm
|
| — abwärts |
10 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Federzuganschluss |
| für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| am Schütz für Hilfskontakte |
Federzuganschluss |
| der Magnetspule |
Federzuganschluss |
| — eindrähtig |
2x (0,5 ... 4 mm²) |
| — eindrähtig oder mehrdrähtig |
2x (0,5 ... 4 mm²) |
| — feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| — feindrähtig ohne Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| bei AWG-Leitungen für Hauptkontakte |
2x (20 ... 12) |
| eindrähtig |
0,5 ... 4 mm² |
| mehrdrähtig |
0,5 ... 4 mm² |
| feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| feindrähtig ohne Aderendbearbeitung |
0,5 ... 2,5 mm² |
| eindrähtig oder mehrdrähtig |
0,5 ... 4 mm² |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 12) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
20 ... 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 12 |
Sicherheitsrelevante Kenngrößen
| Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Zwangsführung gemäß IEC 60947-5-1 |
Nein |
| geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
| Treibhauspotential [CO2 eq] / während Herstellung |
1.42 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
152 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.305 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
153 kg
|
