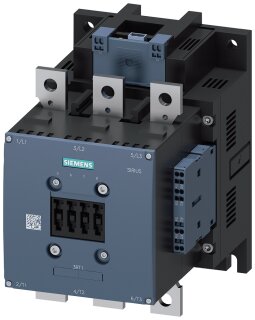

3RT1066-2NP36 Siemens Leistungsschütz AC3e 160 kW 400 V 3-polig

3RT1066-2NP36 Siemens Leistungsschütz AC3e 160 kW 400 V 3-polig

Artikelnummer: SIE-3RT1066-2NP36
GTIN: 4011209582736
HAN: 3RT1066-2NP36
Inhalt: 1 Stück

Hersteller Siemens

Leistungsschütz 3RT1066-2NP36 von Siemens, 3-polig, mit 300 A bei AC-3 und 160 kW / 400 V AC.

Betriebsstrom AC-3, 400 V 300 A
Motorleistung AC-3, 400 V 160 kW
Betriebsspannung AC 1 000 V
Steuerspannung AC 200 ... 277 V
Pole 3
Baugröße S10

1.727,92 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 2.606,10 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Komplettlieferung ab 350 € versandkostenfrei

Persönliche Fachberatung

Produktbeschreibung

Das Schütz hat Baugröße S10, drei Hauptschließer mit Schienenanschluss im Hauptstromkreis sowie Federzuganschluss für Steuer- und Hilfsstromkreis. Es ist mit einem elektronischen Antrieb, zwei Schließern und zwei Öffnern als Hilfskontakte sowie einem Hilfsschalter als Produkterweiterung ausgestattet. Die Isolationsspannung des Hauptstromkreises beträgt 1 000 V bei Verschmutzungsgrad 3.

Downloads & CAD

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	6,5510 kg
Artikelgewicht:	6,5510 kg
Abmessungen ( Länge × Breite × Höhe ):	19,60 × 26,50 × 23,40 cm

Technische Daten

Allgemeine technische Daten

Baugröße des Schützes	S10
Produkterweiterung, Funktionsmodul für Kommunikation	Nein
Produkterweiterung, Hilfsschalter	Ja
Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand	66 W
Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol	22 W
Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch	3,4 W
Art der Verlustleistungsberechnung stromabhängig	quadratisch
Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert	1 000 V
Isolationsspannung, des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert	500 V
Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert	8 kV
Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert	6 kV
maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1	690 V
Schockfestigkeit bei Rechteckstoß, bei AC	8,5 g / 5 ms, 4,2 g / 10 ms
Schockfestigkeit bei Rechteckstoß, bei DC	8,5 g / 5 ms, 4,2 g / 10 ms
Schockfestigkeit bei Sinusstoß, bei AC	13,4 g / 5 ms, 6,5 g / 10 ms
Schockfestigkeit bei Sinusstoß, bei DC	13,4 g / 5 ms, 6,5 g / 10 ms
mechanische Lebensdauer (Schaltspiele), des Schützes typisch	10 000 000
mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch	5 000 000
mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch	10 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009	Q
RoHS-Richtlinie (Tag/Monat/Jahr)	05/01/2012
SVHC Stoffname	Blei CAS-Nr. 7439-92-1
Nettogewicht pro ME	6,203 kg

Hauptstromkreis

Polzahl für Hauptstromkreis	3
Anzahl der Schließer für Hauptkontakte	3
Anzahl der Öffner für Hauptkontakte	0
Betriebsspannung, bei AC-3 Bemessungswert maximal	1 000 V
Betriebsspannung, bei AC-3e Bemessungswert maximal	1 000 V
Betriebsstrom, bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert	330 A
Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert	330 A
Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert	300 A
Betriebsstrom, bei AC-1, bis 1000 V bei Umgebungstemperatur 40 °C Bemessungswert	150 A
Betriebsstrom, bei AC-1, bis 1000 V bei Umgebungstemperatur 60 °C Bemessungswert	150 A
Betriebsstrom, bei AC-3, bei 400 V Bemessungswert	300 A
Betriebsstrom, bei AC-3, bei 500 V Bemessungswert	300 A
Betriebsstrom, bei AC-3, bei 690 V Bemessungswert	280 A
Betriebsstrom, bei AC-3, bei 1000 V Bemessungswert	95 A
Betriebsstrom, bei AC-3e, bei 400 V Bemessungswert	300 A
Betriebsstrom, bei AC-3e, bei 500 V Bemessungswert	300 A
Betriebsstrom, bei AC-3e, bei 690 V Bemessungswert	280 A
Betriebsstrom, bei AC-3e, bei 1000 V Bemessungswert	95 A
Betriebsstrom, bei AC-4 bei 400 V Bemessungswert	280 A
Betriebsstrom, bei AC-5a bis 690 V Bemessungswert	290 A
Betriebsstrom, bei AC-5b bis 400 V Bemessungswert	249 A
Betriebsstrom, bei AC-6a, bis 230 V bei Stromscheitelwert n=20 Bemessungswert	292 A
Betriebsstrom, bei AC-6a, bis 400 V bei Stromscheitelwert n=20 Bemessungswert	292 A
Betriebsstrom, bei AC-6a, bis 500 V bei Stromscheitelwert n=20 Bemessungswert	292 A
Betriebsstrom, bei AC-6a, bis 690 V bei Stromscheitelwert n=20 Bemessungswert	280 A
Betriebsstrom, bei AC-6a, bis 1000 V bei Stromscheitelwert n=20 Bemessungswert	95 A
Betriebsstrom, bei AC-6a, bis 230 V bei Stromscheitelwert n=30 Bemessungswert	195 A
Betriebsstrom, bei AC-6a, bis 400 V bei Stromscheitelwert n=30 Bemessungswert	195 A
Betriebsstrom, bei AC-6a, bis 500 V bei Stromscheitelwert n=30 Bemessungswert	195 A
Betriebsstrom, bei AC-6a, bis 690 V bei Stromscheitelwert n=30 Bemessungswert	195 A
Betriebsstrom, bei AC-6a, bis 1000 V bei Stromscheitelwert n=30 Bemessungswert	95 A
Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert	185 mm²
Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert	125 A
Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert	115 A
Betriebsstrom, bei 1 Strombahn bei DC-1, bei 24 V Bemessungswert	300 A
Betriebsstrom, bei 1 Strombahn bei DC-1, bei 60 V Bemessungswert	300 A
Betriebsstrom, bei 1 Strombahn bei DC-1, bei 110 V Bemessungswert	33 A
Betriebsstrom, bei 1 Strombahn bei DC-1, bei 220 V Bemessungswert	3,8 A
Betriebsstrom, bei 1 Strombahn bei DC-1, bei 440 V Bemessungswert	0,9 A
Betriebsstrom, bei 1 Strombahn bei DC-1, bei 600 V Bemessungswert	0,6 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert	300 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 60 V Bemessungswert	300 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert	300 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert	300 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert	4 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert	2 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 60 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert	11 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert	5,2 A
Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 24 V Bemessungswert	300 A
Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 60 V Bemessungswert	11 A
Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 220 V Bemessungswert	0,6 A
Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 440 V Bemessungswert	0,18 A
Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 600 V Bemessungswert	0,125 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert	300 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 60 V Bemessungswert	300 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert	300 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert	2,5 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert	0,65 A
Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert	0,37 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 60 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert	300 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert	1,4 A
Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert	0,75 A
Betriebsleistung, bei AC-3, bei 230 V Bemessungswert	90 kW
Betriebsleistung, bei AC-3, bei 400 V Bemessungswert	160 kW
Betriebsleistung, bei AC-3, bei 500 V Bemessungswert	200 kW
Betriebsleistung, bei AC-3, bei 690 V Bemessungswert	250 kW
Betriebsleistung, bei AC-3, bei 1000 V Bemessungswert	132 kW
Betriebsleistung, bei AC-3e, bei 230 V Bemessungswert	90 kW
Betriebsleistung, bei AC-3e, bei 400 V Bemessungswert	160 kW
Betriebsleistung, bei AC-3e, bei 500 V Bemessungswert	200 kW
Betriebsleistung, bei AC-3e, bei 690 V Bemessungswert	250 kW
Betriebsleistung, bei AC-3e, bei 1000 V Bemessungswert	132 kW
Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert	71 kW
Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert	112 kW
Betriebsscheinleistung bei AC-6a, bis 230 V bei Stromscheitelwert n=20 Bemessungswert	110 kVA
Betriebsscheinleistung bei AC-6a, bis 400 V bei Stromscheitelwert n=20 Bemessungswert	200 kVA
Betriebsscheinleistung bei AC-6a, bis 500 V bei Stromscheitelwert n=20 Bemessungswert	250 kVA
Betriebsscheinleistung bei AC-6a, bis 690 V bei Stromscheitelwert n=20 Bemessungswert	330 kVA
Betriebsscheinleistung bei AC-6a, bis 1000 V bei Stromscheitelwert n=20 Bemessungswert	160 kVA
Betriebsscheinleistung bei AC-6a, bis 230 V bei Stromscheitelwert n=30 Bemessungswert	70 kVA
Betriebsscheinleistung bei AC-6a, bis 400 V bei Stromscheitelwert n=30 Bemessungswert	130 kVA
Betriebsscheinleistung bei AC-6a, bis 500 V bei Stromscheitelwert n=30 Bemessungswert	160 kVA
Betriebsscheinleistung bei AC-6a, bis 690 V bei Stromscheitelwert n=30 Bemessungswert	230 kVA
Betriebsscheinleistung bei AC-6a, bis 1000 V bei Stromscheitelwert n=30 Bemessungswert	160 kVA
Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 1 s stromlos schaltend maximal	5 524 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 5 s stromlos schaltend maximal	4 579 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 10 s stromlos schaltend maximal	3 153 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 30 s stromlos schaltend maximal	1 883 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 60 s stromlos schaltend maximal	1 445 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
Leerschalthäufigkeit, bei AC	1 000 1/h
Leerschalthäufigkeit, bei DC	1 000 1/h
Schalthäufigkeit, bei AC-1 maximal	750 1/h
Schalthäufigkeit, bei AC-2 maximal	250 1/h
Schalthäufigkeit, bei AC-3 maximal	500 1/h
Schalthäufigkeit, bei AC-3e, maximal	500 1/h
Schalthäufigkeit, bei AC-4 maximal	130 1/h

Steuerstromkreis/ Ansteuerung

Spannungsart der Steuerspeisespannung	AC/DC
Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert	200 ... 277 V
Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert	200 ... 277 V
Steuerspeisespannung bei DC Bemessungswert	200 ... 277 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Anfangswert	0,8
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Endwert	1,1
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 50 Hz	0,8 ... 1,1
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 60 Hz	0,8 ... 1,1
Art des SPS-Steuereingangs gemäß IEC 60947-1	Typ 2
aufgenommener Strom am SPS-Steuereingang gemäß IEC 60947-1 maximal	20 mA
Spannung am SPS-Steuereingang Bemessungswert	24 V
Arbeitsbereichsfaktor der Spannung am SPS- Steuereingang	0,8 ... 1,1
Ausführung des Überspannungsbegrenzers	mit Varistor
Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz	400 V·A
Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz	400 V·A
Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz	530 V·A
Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz	530 V·A
Anzugsscheinleistung der Magnetspule bei AC, bei 50 Hz	530 V·A
Anzugsscheinleistung der Magnetspule bei AC, bei 60 Hz	530 V·A
Leistungsfaktor induktiv bei Anzugsleistung der Spule, bei 50 Hz	0,8
Leistungsfaktor induktiv bei Anzugsleistung der Spule, bei 60 Hz	0,8
Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei DC	2,8 V·A
Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei DC	3,4 V·A
Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz	5,5 V·A
Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz	5,5 V·A
Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz	8,5 V·A
Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz	8,5 V·A
Leistungsfaktor induktiv bei Halteleistung der Spule, bei 50 Hz	0,5
Leistungsfaktor induktiv bei Halteleistung der Spule, bei 60 Hz	0,4
Anzugsleistung der Magnetspule bei DC	580 W
Halteleistung der Magnetspule bei DC	3,4 W
Schließverzug, bei AC	45 ... 80 ms
Schließverzug, bei DC	45 ... 80 ms
Öffnungsverzug, bei AC	80 ... 100 ms
Öffnungsverzug, bei DC	80 ... 100 ms
Lichtbogendauer	10 ... 15 ms
Ausführung der Ansteuerung des Schaltantriebs	PLC-IN oder Standard A1 - A2 (einstellbar)

Hilfsstromkreis

Anzahl der Öffner für Hilfskontakte unverzögert schaltend	2
Anzahl der Schließer für Hilfskontakte unverzögert schaltend	2
Betriebsstrom bei AC-12 maximal	10 A
Betriebsstrom bei AC-15, bei 230 V Bemessungswert	6 A
Betriebsstrom bei AC-15, bei 400 V Bemessungswert	3 A
Betriebsstrom bei AC-15, bei 500 V Bemessungswert	2 A
Betriebsstrom bei AC-15, bei 690 V Bemessungswert	1 A
Betriebsstrom bei DC-12, bei 24 V Bemessungswert	10 A
Betriebsstrom bei DC-12, bei 48 V Bemessungswert	6 A
Betriebsstrom bei DC-12, bei 60 V Bemessungswert	6 A
Betriebsstrom bei DC-12, bei 110 V Bemessungswert	3 A
Betriebsstrom bei DC-12, bei 125 V Bemessungswert	2 A
Betriebsstrom bei DC-12, bei 220 V Bemessungswert	1 A
Betriebsstrom bei DC-12, bei 600 V Bemessungswert	0,15 A
Betriebsstrom bei DC-13, bei 24 V Bemessungswert	10 A
Betriebsstrom bei DC-13, bei 48 V Bemessungswert	2 A
Betriebsstrom bei DC-13, bei 60 V Bemessungswert	2 A
Betriebsstrom bei DC-13, bei 110 V Bemessungswert	1 A
Betriebsstrom bei DC-13, bei 125 V Bemessungswert	0,9 A
Betriebsstrom bei DC-13, bei 220 V Bemessungswert	0,3 A
Betriebsstrom bei DC-13, bei 600 V Bemessungswert	0,1 A
Kontaktzuverlässigkeit der Hilfskontakte	Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA)

Ausführung

Produkt-Markenname	SIRIUS
Produkt-Bezeichnung	Leistungsschütz
Produkttyp-Bezeichnung	3RT1

Einbau/ Befestigung/ Abmessungen

Einbaulage	bei senkrechter Montageebene +/-90° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
Befestigungsart Reiheneinbau	Ja
Befestigungsart	Schraubbefestigung
Höhe	210 mm
Breite	145 mm
Tiefe	202 mm
einzuhaltender Abstand, bei Reihenmontage, vorwärts	20 mm
einzuhaltender Abstand, bei Reihenmontage, aufwärts	10 mm
einzuhaltender Abstand, bei Reihenmontage, abwärts	10 mm
einzuhaltender Abstand, bei Reihenmontage, seitwärts	0 mm
einzuhaltender Abstand, zu geerdeten Teilen, vorwärts	20 mm
einzuhaltender Abstand, zu geerdeten Teilen, aufwärts	10 mm
einzuhaltender Abstand, zu geerdeten Teilen, seitwärts	10 mm
einzuhaltender Abstand, zu geerdeten Teilen, abwärts	10 mm
einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts	20 mm
einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts	10 mm
einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts	10 mm
einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts	10 mm

Anschlüsse/ Klemmen

Ausführung des elektrischen Anschlusses, für Hauptstromkreis	Anschlussschiene
Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis	Federzuganschluss
Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte	Federzuganschluss
Ausführung des elektrischen Anschlusses, der Magnetspule	Federzuganschluss
Breite der Anschlussschiene	25 mm
Dicke der Anschlussschiene	6 mm
Durchmesser der Bohrung	11 mm
Anzahl der Bohrungen	1
Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte	2/0 ... 500 kcmil
anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig	70 ... 240 mm²
anschließbarer Leiterquerschnitt für Hilfskontakte, eindrähtig oder mehrdrähtig	0,25 ... 2,5 mm²
anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig mit Aderendbearbeitung	0,25 ... 1,5 mm²
anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig ohne Aderendbearbeitung	0,25 ... 2,5 mm²
Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig	2x (0,25 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig	2x (0,25 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung	2x (0,25 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig ohne Aderendbearbeitung	2x (0,25 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte	2x (24 ... 14)
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte	24 ... 14

Umgebungsbedingungen

Aufstellungshöhe bei Höhe über NN maximal	2 000 m
Umgebungstemperatur, während Betrieb	-25 ... +60 °C
Umgebungstemperatur, während Lagerung	-55 ... +80 °C
relative Luftfeuchte minimal	10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal	95 %

Kurzschluss-Schutz

Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V	C-Charakteristik: 10 A; 0,4 kA
Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich	gG: 500 A (690 V, 100 kA)
Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich	gG: 400 A (690 V, 100 kA), aM: 315 A (690 V, 50 kA), BS88: 400 A (415 V, 50 kA)
Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich	gG: 10 A (500 V, 1 kA)

Sicherheitsrelevante Kenngrößen

Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1	Ja
Produktfunktion, Zwangsführung gemäß IEC 60947-5-1	Nein
Produktfunktion, geeignet für Sicherheitsfunktion	Ja
Eignung zur Verwendung sicherheitsgerichtetes Ausschalten	Ja; sicherheitsgerichtete Abschaltung über A1 A2
Gebrauchsdauer maximal	20 a
Prüfung verschleißbedingter Gebrauchsdauer notwendig	Ja
Anteil gefahrbringender Ausfälle, bei niedriger Anforderungsrate gemäß SN 31920	40 %
Anteil gefahrbringender Ausfälle, bei hoher Anforderungsrate gemäß SN 31920	73 %
B10-Wert bei hoher Anforderungsrate gemäß SN 31920	1 000 000
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920	100 FIT

Elektrische Sicherheit

Schutzart IP frontseitig gemäß IEC 60529	IP00; IP20 mit Rahmenklemme/Abdeckung
Berührungsschutz frontseitig gemäß IEC 60529	fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung

UL/CSA Bemessungsdaten

Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 480 V Bemessungswert	302 A
Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 600 V Bemessungswert	289 A
abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 200/208 V Bemessungswert	100 hp
abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 220/230 V Bemessungswert	125 hp
abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 460/480 V Bemessungswert	250 hp
abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 575/600 V Bemessungswert	300 hp
Kontaktbelastbarkeit der Hilfskontakte gemäß UL	A600 / Q600

ISO 13849

Gerätetyp gemäß ISO 13849-1	3
Überdimensionierung gemäß ISO 13849-2 notwendig	Ja

IEC 61508

Sicherheitsgerätetyp gemäß IEC 61508-2	Typ A

Kommerziell - Produktbezogen

ETIM 9.0	EC000066
Produktfamilie	Schütze SIRIUS 3RT, 3-polig bis 250 kW

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	15 Tag(e)
Verpackungsmaße (L x B x H)	196,00 x 265,00 x 234,00 mm
Nettogewicht	6,551 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.05.2012
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w)
