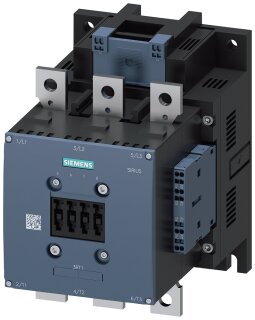

Produktbeschreibung
Mit 300 A Betriebsstrom bei AC-3 bei 400 V und 160 kW bei 400 V AC (50–60 Hz) ist das dreipolige Leistungsschütz der Baugröße S10 ausgeführt. Es besitzt drei Schließer für die Hauptkontakte und zwei Hilfsschalter. Der Hauptstromanschluss erfolgt über Schiene, Steuer- und Hilfsstromkreis über Federzuganschluss.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
6,5200 kg
|
| Artikelgewicht: |
6,5200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
19,60 × 26,50 × 23,40 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Schützes |
S10 |
| Produkterweiterung, Funktionsmodul für Kommunikation |
Nein |
| Produkterweiterung, Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand |
66 W
|
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
22 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
7,4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
1 000 V |
| Isolationsspannung, des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
500 V
|
| Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert |
8 kV
|
| Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
690 V
|
| Schockfestigkeit bei Rechteckstoß, bei AC |
8,5 g / 5 ms, 4,2 g / 10 ms |
| Schockfestigkeit bei Rechteckstoß, bei DC |
8,5 g / 5 ms, 4,2 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei AC |
13,4 g / 5 ms, 6,5 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei DC |
13,4 g / 5 ms, 6,5 g / 10 ms |
| mechanische Lebensdauer (Schaltspiele), des Schützes typisch |
10 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
05/01/2012 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
6,172 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Betriebsspannung, bei AC-3 Bemessungswert maximal |
1 000 V |
| Betriebsspannung, bei AC-3e Bemessungswert maximal |
1 000 V |
| Betriebsstrom, bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
330 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
330 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
300 A
|
| Betriebsstrom, bei AC-1, bis 1000 V bei Umgebungstemperatur 40 °C Bemessungswert |
150 A
|
| Betriebsstrom, bei AC-1, bis 1000 V bei Umgebungstemperatur 60 °C Bemessungswert |
150 A
|
| Betriebsstrom, bei AC-3, bei 400 V Bemessungswert |
300 A
|
| Betriebsstrom, bei AC-3, bei 500 V Bemessungswert |
300 A
|
| Betriebsstrom, bei AC-3, bei 690 V Bemessungswert |
280 A
|
| Betriebsstrom, bei AC-3, bei 1000 V Bemessungswert |
95 A
|
| Betriebsstrom, bei AC-3e, bei 400 V Bemessungswert |
300 A
|
| Betriebsstrom, bei AC-3e, bei 500 V Bemessungswert |
300 A
|
| Betriebsstrom, bei AC-3e, bei 690 V Bemessungswert |
280 A
|
| Betriebsstrom, bei AC-3e, bei 1000 V Bemessungswert |
95 A
|
| Betriebsstrom, bei AC-4 bei 400 V Bemessungswert |
280 A
|
| Betriebsstrom, bei AC-5a bis 690 V Bemessungswert |
290 A
|
| Betriebsstrom, bei AC-5b bis 400 V Bemessungswert |
249 A
|
| Betriebsstrom, bei AC-6a, bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
292 A
|
| Betriebsstrom, bei AC-6a, bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
292 A
|
| Betriebsstrom, bei AC-6a, bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
292 A
|
| Betriebsstrom, bei AC-6a, bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
280 A
|
| Betriebsstrom, bei AC-6a, bis 1000 V bei Stromscheitelwert n=20 Bemessungswert |
95 A
|
| Betriebsstrom, bei AC-6a, bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
195 A
|
| Betriebsstrom, bei AC-6a, bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
195 A
|
| Betriebsstrom, bei AC-6a, bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
195 A
|
| Betriebsstrom, bei AC-6a, bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
195 A
|
| Betriebsstrom, bei AC-6a, bis 1000 V bei Stromscheitelwert n=30 Bemessungswert |
95 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
185 mm² |
| Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert |
125 A
|
| Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert |
115 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 24 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 60 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 110 V Bemessungswert |
33 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 220 V Bemessungswert |
3,8 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 440 V Bemessungswert |
0,9 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 600 V Bemessungswert |
0,6 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 60 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
4 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert |
2 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 60 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
11 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert |
5,2 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 24 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 60 V Bemessungswert |
11 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 220 V Bemessungswert |
0,6 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 440 V Bemessungswert |
0,18 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 600 V Bemessungswert |
0,125 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 60 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert |
2,5 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert |
0,65 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert |
0,37 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 60 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert |
300 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert |
1,4 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert |
0,75 A
|
| Betriebsleistung, bei AC-3, bei 230 V Bemessungswert |
90 kW
|
| Betriebsleistung, bei AC-3, bei 400 V Bemessungswert |
160 kW
|
| Betriebsleistung, bei AC-3, bei 500 V Bemessungswert |
200 kW
|
| Betriebsleistung, bei AC-3, bei 690 V Bemessungswert |
250 kW
|
| Betriebsleistung, bei AC-3, bei 1000 V Bemessungswert |
132 kW
|
| Betriebsleistung, bei AC-3e, bei 230 V Bemessungswert |
90 kW
|
| Betriebsleistung, bei AC-3e, bei 400 V Bemessungswert |
160 kW
|
| Betriebsleistung, bei AC-3e, bei 500 V Bemessungswert |
200 kW
|
| Betriebsleistung, bei AC-3e, bei 690 V Bemessungswert |
250 kW
|
| Betriebsleistung, bei AC-3e, bei 1000 V Bemessungswert |
132 kW
|
| Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert |
71 kW
|
| Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert |
112 kW
|
| Betriebsscheinleistung bei AC-6a, bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
110 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
200 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
250 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
330 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 1000 V bei Stromscheitelwert n=20 Bemessungswert |
160 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
70 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
130 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
160 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
230 kVA
|
| Betriebsscheinleistung bei AC-6a, bis 1000 V bei Stromscheitelwert n=30 Bemessungswert |
160 kVA
|
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 1 s stromlos schaltend maximal |
5 524 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 5 s stromlos schaltend maximal |
4 579 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 10 s stromlos schaltend maximal |
3 153 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 30 s stromlos schaltend maximal |
1 883 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 60 s stromlos schaltend maximal |
1 445 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Leerschalthäufigkeit, bei AC |
2 000 1/h |
| Leerschalthäufigkeit, bei DC |
2 000 1/h |
| Schalthäufigkeit, bei AC-1 maximal |
750 1/h |
| Schalthäufigkeit, bei AC-2 maximal |
250 1/h |
| Schalthäufigkeit, bei AC-3 maximal |
500 1/h |
| Schalthäufigkeit, bei AC-3e, maximal |
500 1/h |
| Schalthäufigkeit, bei AC-4 maximal |
130 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
220 ... 240 V |
| Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert |
220 ... 240 V |
| Steuerspeisespannung bei DC Bemessungswert |
220 ... 240 V |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Anfangswert |
0,8 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Endwert |
1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 50 Hz |
0,8 ... 1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 60 Hz |
0,8 ... 1,1 |
| Ausführung des Überspannungsbegrenzers |
mit Varistor |
| Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
490 V·A |
| Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
490 V·A |
| Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
590 V·A |
| Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
590 V·A |
| Anzugsscheinleistung der Magnetspule bei AC, bei 50 Hz |
590 V·A |
| Anzugsscheinleistung der Magnetspule bei AC, bei 60 Hz |
590 V·A |
| Leistungsfaktor induktiv bei Anzugsleistung der Spule, bei 50 Hz |
0,9 |
| Leistungsfaktor induktiv bei Anzugsleistung der Spule, bei 60 Hz |
0,9 |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei DC |
6,1 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei DC |
7,4 V·A |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
5,6 V·A |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
5,6 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
6,7 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
6,7 V·A |
| Leistungsfaktor induktiv bei Halteleistung der Spule, bei 50 Hz |
0,9 |
| Leistungsfaktor induktiv bei Halteleistung der Spule, bei 60 Hz |
0,9 |
| Anzugsleistung der Magnetspule bei DC |
650 W
|
| Halteleistung der Magnetspule bei DC |
7,4 W
|
| Schließverzug, bei AC |
30 ... 95 ms |
| Schließverzug, bei DC |
30 ... 95 ms |
| Öffnungsverzug, bei AC |
40 ... 80 ms |
| Öffnungsverzug, bei DC |
40 ... 80 ms |
| Lichtbogendauer |
10 ... 15 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
2 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3 A
|
| Betriebsstrom bei AC-15, bei 500 V Bemessungswert |
2 A
|
| Betriebsstrom bei AC-15, bei 690 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-12, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-12, bei 48 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 60 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 110 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-12, bei 125 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-12, bei 220 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-12, bei 600 V Bemessungswert |
0,15 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 60 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-13, bei 125 V Bemessungswert |
0,9 A
|
| Betriebsstrom bei DC-13, bei 220 V Bemessungswert |
0,3 A
|
| Betriebsstrom bei DC-13, bei 600 V Bemessungswert |
0,1 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschütz |
| Produkttyp-Bezeichnung |
3RT1 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-90° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
210 mm
|
| Breite |
145 mm
|
| Tiefe |
202 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
20 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
10 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Anschlussschiene |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, der Magnetspule |
Federzuganschluss |
| Breite der Anschlussschiene |
25 mm
|
| Dicke der Anschlussschiene |
6 mm
|
| Durchmesser der Bohrung |
11 mm
|
| Anzahl der Bohrungen |
1 |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2/0 ... 500 kcmil |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig |
70 ... 240 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, eindrähtig oder mehrdrähtig |
0,25 ... 2,5 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
0,25 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig ohne Aderendbearbeitung |
0,25 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig |
2x (0,25 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,25 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,25 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig ohne Aderendbearbeitung |
2x (0,25 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (24 ... 14) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
24 ... 14 |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich |
gG: 500 A (690 V, 100 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
gG: 400 A (690 V, 100 kA), aM: 315 A (690 V, 50 kA), BS88: 400 A (415 V, 50 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (500 V, 1 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Produktfunktion, Zwangsführung gemäß IEC 60947-5-1 |
Nein |
| Produktfunktion, geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 a
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| Anteil gefahrbringender Ausfälle, bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| Anteil gefahrbringender Ausfälle, bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Rahmenklemme/Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung |
UL/CSA Bemessungsdaten
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 480 V Bemessungswert |
302 A
|
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 600 V Bemessungswert abgegebene mechanische Leistung [hp] |
289 A
|
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, für 3-phasigen Drehstrommotor, bei 200/208 V Bemessungswert |
100 hp |
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, für 3-phasigen Drehstrommotor, bei 220/230 V Bemessungswert |
125 hp |
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, für 3-phasigen Drehstrommotor, bei 460/480 V Bemessungswert |
250 hp |
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, für 3-phasigen Drehstrommotor, bei 575/600 V Bemessungswert |
300 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT, 3-polig bis 250 kW |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
196,00 x 265,00 x 234,00 mm |
| Nettogewicht |
6,52 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.05.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Es gibt noch keine Bewertungen.
