Produktbeschreibung

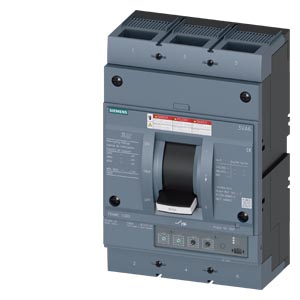

Der Leistungsschalter 3VA6 UL Frame 800 ist ein Kompaktleistungsschalter der Schaltvermögensklasse H mit 65 kA Kurzschlussschaltvermögen bei 480 V. Der 3-polige Schalter ist für einen Bemessungsstrom von 800 A ausgelegt und bietet eine stufenlose Überlastschutzeinstellung zwischen 315 A und 800 A über den thermischen Bimetallauslöser. Der magnetische Kurzschlussauslöser (LSI) arbeitet im Bereich des 1,5- bis 10-fachen der jeweiligen Überlastschutzeinstellung und reagiert auf Kurzschlussströme mit augenblicklicher Schaltgeschwindigkeit. Die digitale Steuereinheit ETU350 ermöglicht Anlagenschutzfunktionen wie Phasen- und Erdfehlererkennung sowie die Kommunikation über Feldbusse. Der Schalter ist mit Schraubenflachanschlüssen für Leiterquerschnitte bis 300 mm² ausgestattet und wird vertikal oder horizontal installiert.
Anwendungsbereiche
Typische Einsatzfelder sind der Transformatorenschutz in Mittelspannungs-Schaltanlagen, die Absicherung von Generatorleitungen in dezentralen Energieerzeugungsanlagen sowie der Anlagenschutz großer Asynchronmotoren in Förderanlagen und Zementmühlen.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen thermischen oder magnetischen Schaltern bietet die Kombination aus ETU-Steuerung und LSI-Auslöser eine selektive Schutzabstimmung mit Zeitverzögerung gegen Überstrom und gleichzeitiger Sofortauslösung bei Kurzschluss. Der Schalter erfüllt UL-Standards für den amerikanischen und kanadischen Markt sowie IEC-Normen für europäische Anwendungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
14,0000 kg
|
| Artikelgewicht: |
14,0000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
36,00 × 25,00 × 18,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
360,00 x 250,00 x 180,00 mm |
| Nettogewicht |
14,00 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
