Produktbeschreibung

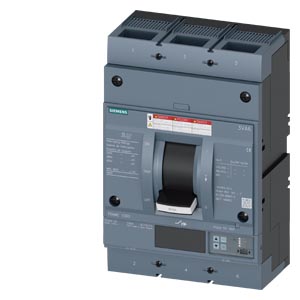

Der Kompaktleistungsschalter 3VA6580-6JP32-0AA0 ist ein Leistungsschalter aus der SENTRON-3VA-Familie mit UL-Zulassung (UL 489, HMAE-Datei) und Frame-Größe 800. Er ist für den Anlagenschutz ausgelegt und kombiniert thermomagnetische und elektronische Ausauslösefunktionen. Die Hauptmerkmale sind: Bemessungsstrom 800 A, Nennschaltspannung 480 V, dreipoliges Schaltwerk, Schaltvermögensklasse H mit 65 kA bei 480 V AC, elektronischer Überlastschutzauslöser ETU550 mit Sollwertbereich 315 bis 800 A, Kurzschlussschutzauslöser LSI (Long Short Time Inverse) mit Isd = 0,6 bis 10× In und Ii = 1,5 bis 10× In, Schutzart IP40, optionaler N-Leiter-Schutz mit externem Stromwandler bis 160 %, Betriebstemperaturbereich -25 bis +70 °C, Schraubenflachanschluss.
Anwendungsbereiche
Typische Anwendungen sind die Absicherung von Stromverteilern in Industrieanlagen, der Schutz von Transformatoren und Generatoren in Gebäudeinstallationen sowie die Anlagenschutzabsicherung in Rechenzentren und Produktionsstätten. Der Schalter wird auch als HACR-Typ (Heating, Air Conditioning, and Refrigeration) ausgeführt und eignet sich daher für TGA-Schaltschränke.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubenanlassern bietet der elektronische Auslöser ETU550 präzise Ansprechkennlinien über einen breiten Strombereich und ermöglicht eine individualisierte Parametrierung vor Ort. Die LSI-Charakteristik gewährleistet eine koordinierte Selektivität mit nachgelagerten Schutzgeräten in mehrstufigen Schaltanlagen. Die RoHS- und REACH-Konformität ist dokumentiert; das Gerät unterliegt der Rücknahmepflicht nach ElektroG.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
14,0030 kg
|
| Artikelgewicht: |
14,0030 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
36,00 × 25,00 × 18,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
360,00 x 250,00 x 180,00 mm |
| Nettogewicht |
14,003 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Kompaktleistungsschalter |
| Produkt-Bezeichnung / gemäß UL-File |
HMAE |
| Ausführung des Produkts |
Anlagenschutz |
| Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ) |
Ja |
| Ausführung des Überstromauslösers |
ETU550 |
| Schutzfunktion des Überstromauslösers |
LSI |
| Polzahl |
3 |
Allgemeine technische Daten
| Isolationsspannung / Bemessungswert |
800 V
|
| Betriebsspannung / bei AC / Bemessungswert |
690 V
|
| Verlustleistung [W] / maximal |
231 W
|
| Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol |
77 W
|
| mechanische Lebensdauer (Schaltspiele) / typisch |
10 000 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V |
5 800 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V |
4 000 |
| elektrische Lebensdauer (Schaltspiele) / bei 480 V |
5 800 |
| elektrische Lebensdauer (Schaltspiele) / bei 600 V |
4 000 |
| Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz |
Ja |
| Ausführung der Erdschlussüberwachung |
ohne |
| Kommunikationsfunktion |
Ja |
| sonstige Messfunktion |
Nein |
| Nettogewicht pro ME |
14,003 kg
|
Strom
| Kennzeichnung / gemäß UL 489 / 100 % rated breaker |
Nein |
| bei 40 °C |
800 A
|
| bei 45 °C |
800 A
|
| bei 50 °C |
800 A
|
| bei 55 °C |
776 A
|
| bei 60 °C |
752 A
|
| bei 65 °C |
708 A
|
| bei 70 °C |
664 A
|
Schaltvermögen gemäß IEC 60947
| Schaltvermögensklasse des Leistungsschalters |
H |
| bei 240 V |
110 kA |
| bei 415 V |
85 kA |
| bei 690 V |
35 kA |
Schaltvermögen gemäß UL 489
| bei 240 V |
150 kA |
| bei 480 V |
65 kA |
| bei 600 V |
35 kA |
Einstellbare Parameter
| minimal |
315 A
|
| maximal |
800 A
|
| Ausführung des N-Leiterschutzes |
einstellbar OFF; 20% bis 160% |
| Produktfunktion / Erdschlussschutz |
Nein |
Mechanischer Aufbau
| Unterspannungsauslöser |
Nein |
| Spannungsauslöser |
Nein |
| Ausgelöstmelder |
Nein |
| Höhe [in] |
12,91 in |
| Höhe |
328 mm
|
| Breite [in] |
8,27 in |
| Breite |
210 mm
|
| Tiefe [in] |
4,72 in |
| Tiefe |
120 mm
|
Anschlüsse
| Anordnung des elektrischen Anschlusses / für Hauptstromkreis |
vorderseitiger Anschluss |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
beidseitiger Schraubenflachanschluss |
| Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / minimal |
20 x 4 mm |
| Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / maximal |
50 x 28 mm |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5) |
Silber |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6) |
Silber |
Hilfsstromkreis
| Anzahl der Wechsler / für Hilfskontakte |
0 |
Zubehör
| Produkterweiterung / optional / Motorantrieb |
Nein |
Umgebungsbedingungen
| Schutzart IP / frontseitig |
IP40 |
| während Betrieb / minimal |
-25 °C |
| während Betrieb / maximal |
70 °C |
| während Lagerung / minimal |
-40 °C |
| während Lagerung / maximal |
80 °C |
| Referenzkennzeichen / gemäß IEC 81346-2:2009 |
Q |
