Produktbeschreibung

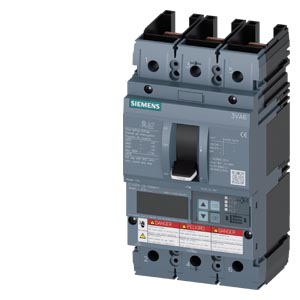

Der Leistungsschalter 3VA6110-5JT31-2AA0 ist ein dreipoliger Kompaktleistungsschalter der Siemens-Familie 3VA6 mit UL-Zulassung und Schaltvermögensklasse M. Bemessungsstrom: 100 A, Bemessungsspannung: 480 V, Kurzschlussschaltvermögen: 35 kA nach UL. Der Schalter ist mit einem thermomagnetischen ETU556-Anlagenschutz und LSI-Schnellauslöser ausgestattet. Der Überlastschutz arbeitet im Bereich 40 A bis 100 A mit einstellbarem Anzugsstrom (100 % Ir), der Kurzschlussschutz reagiert bei 0,6 bis 10x des Bemessungsstroms. Ein optionaler Erdschlussschutz ist mit externem Stromwandler und bis 160 % Erdschlussalarm über EFB300 oder COM möglich.
Anwendungsbereiche
Typische Anwendungen sind der Schutz von Transformatorsekundärwicklungen mit Ausgangsströmen bis 100 A sowie die Absicherung von Generatorausgangskreisen in dezentralen Energieversorgungen. Der Schalter eignet sich auch zur Anlagenschutz-Beschaltung in Niederspannungsverteilern, wo eine selektive Kurzschlussauslösung im Zusammenspiel mit vorgelagerten Sicherungsautomaten erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu rein thermischen Überlastauslösern ermöglicht die kombinierte thermomagnetische Charakteristik sowohl genaue Überlastauslösungen im Überlastbereich als auch blitzschnelle Auslösungen bei Kurzschlussstromstoßen. Der UL-Frame-150-Einbau ermöglicht eine kompakte Montage in standardisierten Verteilerrahmen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,3000 kg
|
| Artikelgewicht: |
2,3000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,20 × 14,80 × 15,90 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
242,00 x 148,00 x 159,00 mm |
| Nettogewicht |
2,3 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Es gibt noch keine Bewertungen.
