Produktbeschreibung

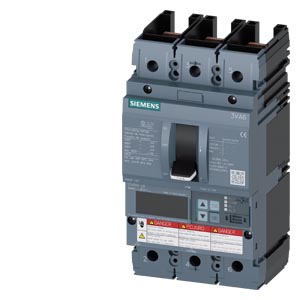

Der Leistungsschalter 3VA6110-5JP31-2AA0 ist ein modularer Kompaktschalter der Baureihe 3VA6 mit UL-Zulassung in der Frame-Größe 150. Der dreipolige Schalter ist für einen Bemessungsstrom von 100 A ausgelegt und hat ein Kurzschlussschaltvermögen von 35 kA bei 480 V AC. Die elektronische Schutzeinheit ETU550 bietet einstellbaren Überlastschutz im Bereich von 40 bis 100 A sowie Kurzschlussschutz mit wählbarer Charakteristik LSI (Low-Short-Interval) zur Begrenzung von Stoßströmen. Die Einheit kann zwischen 60 und 160 % des eingestellten Überlaststroms arbeiten, je nach Konfiguration des externen Stromwandlers oder Einsatz ohne N-Leiter-Schutz. Das Schaltvermögen der Klasse M (35 kA) erfüllt die Anforderungen für Einsätze in Niederspannungsverteilern mit hohen Fehlerleistungen. Der Schalter ist für die Aufnahme auf einer 35-mm-Tragschiene in DIN-Verteilern ausgeführt und wird mit einer Nennbetriebsspannung von 480 V AC betrieben. Typische
Anwendungsbereiche
Einsatzgebiete sind der Schutz von Transformatoren, Generatoren und Verteilanlangen in Rechenzentren, Produktionsstätten und Industrieanlagen. Der Schalter wird häufig zur Absicherung von Verteilzweigen in Hauptverteilern oder Unterverteilern verwendet, insbesondere bei Anlagen mit erhöhten Kurzschlussleistungen. Die LSI-Funktion ermöglicht eine selektive Auslösefolge mit vorgelagerten Schutzgeräten, was Nutzausfallzeiten bei Kurzschlussfehlern minimiert.
Vorteile gegenüber Alternativen
Im Unterschied zu Fix-Charakteristik-Schaltern ermöglicht die elektronische ETU550-Einheit eine flexible Anpassung der Schutzparameter vor Ort, ohne den Schalter wechseln zu müssen. Der externe Stromwandler (optional) ist erforderlich für den N-Leiter-Schutz in TN-S-Netzen oder zur Erhöhung der maximalen Auslösestromeinstellung über 160 % hinaus.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,3000 kg
|
| Artikelgewicht: |
2,3000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,20 × 14,80 × 15,90 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
242,00 x 148,00 x 159,00 mm |
| Nettogewicht |
2,3 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
