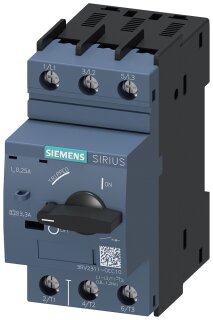

Leistungsschalter 3RV2311-0CC10 0,25 A Motorschutz 3-polig 690 V

Leistungsschalter 3RV2311-0CC10 0,25 A Motorschutz 3-polig 690 V

Artikelnummer: SIE-3RV2311-0CC10
GTIN: 4011209714052
HAN: 3RV2311-0CC10
Inhalt: 1 Stück

3-poliger Leistungsschalter Baugröße S00, 0,25 A Bemessungsstrom / 690 V AC, Schraubanschluss. Motorschutz und Trennerfunktion für Starterkombinationen in.

48,12 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 107,34 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Leistungsschalter 3RV2311-0CC10 ist ein Motorschutzschalter der SIRIUS-Baureihe in Baugröße S00 mit thermischem und magnetischem Auslösemechanismus. Der Schalter ist für einen Bemessungsstrom von 0,25 A bei 690 V AC (50/60 Hz) ausgelegt und besitzt eine thermische N-Auslöseschwelle von 3,3 A. Die Ausführung mit Schraubanschluss ermöglicht direkte Verdrahtung ohne zusätzliche Adapter in Starterkombinationen und Motorschutz-Schaltgeräten. Die technischen Hauptmerkmale sind: 3-polige Schaltung mit Trennerfunktion nach EN 60947-1, Schaltspielzahl nach AC-3 bis 690 V, Aufstellungshöhe bis maximal 2.000 m über NN, Betriebstemperaturbereich -20 bis +60 °C, Lagerbedingungen -50 bis +80 °C, Luftfeuchteverträglichkeit bis 95 % ohne Kondensation. Typische

Anwendungsbereiche

Einsatzbereiche sind der Direktanlauf von Drehstrommotoren in Maschinen des Allgemeinen Maschinenbaus, die Absicherung von Motorstromkreisen in Verpackungsmaschinen und die Steuerschaltung von Förderanlagen. Der Leistungsschalter wird häufig mit optionalen Hilfsschaltern kombiniert, um Meldekontakte für SPS-Eingänge oder Schützbeschaltungen zu realisieren. Die Baugröße S00 ist die kleinste Ausführung der SIRIUS 3RV2-Familie und eignet sich für kompakte Steuerverteilerschränke mit begrenztem Schaltgeräteraum. Das Gewicht von nur 276 g ermöglicht platzsparende Hutschienen-Installationen. Der Schalter erfüllt die RoHS-Direktive und REACH-Anforderungen sowie die ElektroG-Rücknahmepflicht.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,2760 kg
Artikelgewicht:	0,2760 kg
Abmessungen ( Länge × Breite × Höhe ):	10,20 × 4,90 × 10,20 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000074
Produktfamilie	Leistungsschalter SIRIUS 3RV2

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	102,00 x 49,00 x 102,00 mm
Nettogewicht	0,000276 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.10.2009
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information
Nachhaltigkeit	Zertifikat ansehen

Technische Daten

Produkt-Markenname	SIRIUS
Produkt-Bezeichnung	Leistungsschalter
Ausführung des Produkts	für Starterkombinationen
Produkttyp-Bezeichnung	3RV2

Allgemeine technische Daten

Produktausstattung des Leistungsschalters für Motorschutz Komplettgerät mit Schutzeinrichtung	Ja
Baugröße des Leistungsschalters	S00
Baugröße des Schützes kombinierbar firmenspezifisch	S00, S0
Produktfunktion Trennerfunktion	Ja
Produkterweiterung Hilfsschalter	Ja
bei AC bei warmem Betriebszustand	5,5 W
bei AC bei warmem Betriebszustand je Pol	1,8 W
Art der Verlustleistungsberechnung stromabhängig	quadratisch
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis	400 V
in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis	400 V
frontseitig gemäß IEC 60529	IP20
frontseitig	IP20
der Anschlussklemme	IP20
Schockfestigkeit gemäß IEC 60068-2-27	25g / 11 ms
der Hauptkontakte typisch	100 000
der Hilfskontakte typisch	100 000
elektrische Lebensdauer (Schaltspiele) typisch	100 000
Referenzkennzeichen gemäß IEC 81346-2:2009	Q
Dauerstrom Bemessungswert	0,25 A
RoHS-Richtlinie (Tag/Monat/Jahr)	10/01/2009
SVHC Stoffname	Blei CAS-Nr. 7439-92-1
Nettogewicht pro ME	0,276 kg

Umgebungsbedingungen

Aufstellungshöhe bei Höhe über NN maximal	2 000 m
während Betrieb	-20 ... +60 °C
während Lagerung	-50 ... +80 °C
während Transport	-50 ... +80 °C
relative Luftfeuchte während Betrieb	10 ... 95 %

Hauptstromkreis

Polzahl für Hauptstromkreis	3
Spannungsart für Hauptstromkreis	AC
Bemessungswert	690 V
bei AC-3 Bemessungswert maximal	690 V
bei AC-3e Bemessungswert maximal	690 V
Betriebsfrequenz Bemessungswert	50 ... 60 Hz
Betriebsstrom Bemessungswert	0,25 A
bei AC-3 bei 400 V Bemessungswert	0,25 A
bei AC-3e bei 400 V Bemessungswert	0,25 A
— bei 230 V Bemessungswert	0 kW
— bei 400 V Bemessungswert	0,1 kW
— bei 500 V Bemessungswert	0,1 kW
— bei 690 V Bemessungswert	0,1 kW
bei AC-3 maximal	15 1/h
bei AC-3e maximal	15 1/h

Hilfsstromkreis

Spannungsart für Hilfs- und Steuerstromkreis	AC/DC
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	0

Schutz-/ Überwachungsfunktion

Erdschlusserkennung	Nein
Phasenausfallerkennung	Nein
Schutzfunktion thermischer Überlastschutz (ANSI 49)	Nein
bei AC bei 240 V Bemessungswert	100 kA
bei AC bei 400 V Bemessungswert	100 kA
bei AC bei 500 V Bemessungswert	100 kA
bei AC bei 690 V Bemessungswert	100 kA
bei 240 V Bemessungswert	100 kA
bei 400 V Bemessungswert	100 kA
bei 500 V Bemessungswert	100 kA
bei 690 V Bemessungswert	100 kA
Ansprechwert Strom des unverzögerten Kurzschlussauslösers	3,3 A

UL/CSA Bemessungsdaten

bei 480 V Bemessungswert	0,25 A
bei 600 V Bemessungswert	0,25 A
UL File Number (CCN)	E47705 (NLRV, NLRV7)

Kurzschluss-Schutz

Produktfunktion Kurzschluss-Schutz	Ja
Ausführung des Kurzschlussauslösers	magnetisch

Einbau/ Befestigung/ Abmessungen

Einbaulage	beliebig
Befestigungsart	Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
Befestigungsart des Leistungsschalters für Trafoschutz, Generatorschutz und Anlagenschutz optional Hutschienenmontage	Ja
Höhe	97 mm
Breite	45 mm
Tiefe	97 mm
— vorwärts	0 mm
— rückwärts	0 mm
— aufwärts	50 mm
— abwärts	50 mm
— seitwärts	0 mm

Anschlüsse/ Klemmen

Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis	Nein
für Hauptstromkreis	Schraubanschluss
Anordnung des elektrischen Anschlusses für Hauptstromkreis	oben und unten
— eindrähtig oder mehrdrähtig	2x (0,75 ... 2,5 mm²), 2x 4 mm²
— feindrähtig mit Aderendbearbeitung	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
bei AWG-Leitungen für Hauptkontakte	2x (18 ... 14), 2x 12
eindrähtig oder mehrdrähtig	0,75 ... 4 mm²
feindrähtig mit Aderendbearbeitung	0,5 ... 2,5 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte	18 ... 12
für Hauptkontakte bei Schraubanschluss	0,8 ... 1,2 N·m
Ausführung des Schraubendreherschaftes	Durchmesser 5 ... 6 mm
Größe der Schraubendreherspitze	Pozidriv Gr. 2
für Hauptkontakte	M3

Sicherheitsrelevante Kenngrößen

Produktfunktion geeignet für Sicherheitsfunktion	Ja
sicherheitsgerichtetes Einschalten	Nein
sicherheitsgerichtetes Ausschalten	Ja
Gebrauchsdauer maximal	10 A
Prüfung verschleißbedingter Gebrauchsdauer notwendig	Ja
bei niedriger Anforderungsrate gemäß SN 31920	40 %
bei hoher Anforderungsrate gemäß SN 31920	50 %
B10-Wert bei hoher Anforderungsrate gemäß SN 31920	5 000
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920	50 FIT
