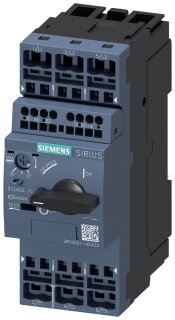

Produktbeschreibung
Die Baureihe 3RV2 ist ein Leistungsschalter der Baugröße S0 für den Motorschutz mit einem einstellbaren Ansprechwert von 27 ... 32 A des stromabhängigen Überlastauslösers. Das Gerät verfügt über einen Hilfsschalter mit einem Öffner und einem Schließer, ist für eine Betriebsspannung von 690 V AC ausgelegt und mit Federzuganschluss ausgestattet. Für Schaltvermögen gilt bei AC-3 bei 400 V ein Betriebsstrom von 32 A und eine Betriebsleistung von 15 kW.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,4460 kg
|
| Artikelgewicht: |
0,4460 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
13,30 × 5,25 × 10,65 cm |
Technische Daten
Allgemeine technische Daten
| Produktausstattung des Leistungsschalters für Motorschutz Komplettgerät mit Schutzeinrichtung |
Ja |
| Baugröße des Leistungsschalters |
S0 |
| Baugröße des Schützes kombinierbar firmenspezifisch |
S00, S0 |
| Produktfunktion Trennerfunktion |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand |
13,25 W
|
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
4,4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung, in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| maximal zulässige Spannung für sichere Trennung, in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| Schutzart IP, frontseitig gemäß IEC 60529 |
IP20 |
| Schutzart IP, frontseitig |
IP20 |
| Schutzart IP, der Anschlussklemme |
IP20 |
| Schockfestigkeit gemäß IEC 60068-2-27 |
25g / 11 ms |
| mechanische Lebensdauer (Schaltspiele), der Hauptkontakte typisch |
100 000 |
| mechanische Lebensdauer (Schaltspiele), der Hilfskontakte typisch |
100 000 |
| elektrische Lebensdauer (Schaltspiele) typisch |
100 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| Dauerstrom Bemessungswert |
32 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| Nettogewicht pro ME |
418,6 g
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
27 ... 32 A |
| Spannungsart für Hauptstromkreis |
AC |
| Betriebsspannung, Bemessungswert |
690 V
|
| Betriebsspannung, Bemessungswert |
20 ... 690 V |
| Betriebsspannung, bei AC-3 Bemessungswert maximal |
690 V
|
| Betriebsspannung, bei AC-3e Bemessungswert maximal |
690 V
|
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Betriebsstrom Bemessungswert |
32 A
|
| Betriebsstrom, bei AC-3 bei 400 V Bemessungswert |
32 A
|
| Betriebsstrom, bei AC-3e bei 400 V Bemessungswert |
32 A
|
| Betriebsleistung, bei AC-3, bei 230 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3, bei 400 V Bemessungswert |
15 kW
|
| Betriebsleistung, bei AC-3, bei 500 V Bemessungswert |
18,5 kW
|
| Betriebsleistung, bei AC-3, bei 690 V Bemessungswert |
30 kW
|
| Betriebsleistung, bei AC-3e, bei 230 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3e, bei 400 V Bemessungswert |
15 kW
|
| Betriebsleistung, bei AC-3e, bei 500 V Bemessungswert |
18,5 kW
|
| Betriebsleistung, bei AC-3e, bei 690 V Bemessungswert |
30 kW
|
| Schalthäufigkeit, bei AC-3 maximal |
15 1/h |
| Schalthäufigkeit, bei AC-3e maximal |
15 1/h |
Hilfsstromkreis
| Ausführung des Hilfsschalters |
querliegend |
| Spannungsart für Hilfs- und Steuerstromkreis |
AC/DC |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Betriebsstrom der Hilfskontakte bei AC-15, bei 24 V |
2 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 120 V |
0,5 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 125 V |
0,5 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 230 V |
0,5 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 24 V |
1 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 60 V |
0,15 A
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschalter |
| Ausführung des Produkts |
für Motorschutz |
| Produkttyp-Bezeichnung |
3RV2 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Befestigungsart des Leistungsschalters für Trafoschutz, Generatorschutz und Anlagenschutz optional Hutschienenmontage |
Ja |
| Höhe |
119 mm
|
| Breite |
45 mm
|
| Tiefe |
97 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, rückwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
50 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
50 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
50 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
30 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
50 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
50 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
50 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
30 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 400 V, abwärts |
30 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 400 V, aufwärts |
30 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 400 V, seitwärts |
9 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 400 V, abwärts |
30 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 400 V, aufwärts |
30 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 400 V, seitwärts |
9 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 500 V, abwärts |
30 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 500 V, aufwärts |
30 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 500 V, seitwärts |
9 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 500 V, abwärts |
30 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 500 V, aufwärts |
30 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 500 V, seitwärts |
9 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 690 V, abwärts |
50 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 690 V, aufwärts |
50 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 690 V, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 690 V, seitwärts |
30 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen bei 690 V, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 690 V, abwärts |
50 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 690 V, aufwärts |
50 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 690 V, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 690 V, seitwärts |
30 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen bei 690 V, vorwärts |
0 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Nein |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig oder mehrdrähtig |
2x (1 ... 10 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
2x (1 ... 6 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig ohne Aderendbearbeitung |
2x (1 ... 6 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2x (18 ... 8) |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig |
1 ... 10 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
1 ... 6 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig ohne Aderendbearbeitung |
1 ... 6 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, eindrähtig oder mehrdrähtig |
0,5 ... 2,5 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
0,5 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig ohne Aderendbearbeitung |
0,5 ... 1,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig ohne Aderendbearbeitung |
2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 14) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
18 ... 8 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 14 |
| Ausführung des Schraubendreherschaftes |
Durchmesser 3 mm |
| Größe der Schraubendreherspitze |
3,0 x 0,5 mm |
Schutz-/ Überwachungsfunktion
| Produktfunktion, Erdschlusserkennung |
Nein |
| Produktfunktion, Phasenausfallerkennung |
Ja |
| Auslöseklasse |
CLASS 10 |
| Ausführung des Überlastauslösers |
thermisch |
| Schutzfunktion thermischer Überlastschutz (ANSI 49) |
Ja |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei AC bei 240 V Bemessungswert |
100 kA |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei AC bei 400 V Bemessungswert |
55 kA |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei AC bei 500 V Bemessungswert |
10 kA |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei AC bei 690 V Bemessungswert |
4 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei AC, bei 240 V Bemessungswert |
100 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei AC, bei 400 V Bemessungswert |
25 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei AC, bei 500 V Bemessungswert |
5 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei AC, bei 690 V Bemessungswert |
2 kA |
| Ansprechwert Strom des unverzögerten Kurzschlussauslösers |
400 A
|
Anzeige
| Ausführung der Anzeige für Schaltzustand |
Knebel |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-20 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-50 ... +80 °C |
| Umgebungstemperatur, während Transport |
-50 ... +80 °C |
| Temperaturkompensation |
-20 ... +60 °C |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
Kurzschluss-Schutz
| Produktfunktion Kurzschluss-Schutz |
Ja |
| Ausführung des Kurzschlussauslösers |
magnetisch |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gL/gG: 10 A, Leitungsschutzschalter C 6 A (Kurzschlussstrom Ik < 400 A) |
| Ausführung des Sicherungseinsatzes bei IT-Netz für Kurzschlussschutz des Hauptstromkreises, bei 400 V |
gL/gG 63 A |
| Ausführung des Sicherungseinsatzes bei IT-Netz für Kurzschlussschutz des Hauptstromkreises, bei 500 V |
gL/gG 63 A |
| Ausführung des Sicherungseinsatzes bei IT-Netz für Kurzschlussschutz des Hauptstromkreises, bei 690 V |
gL/gG 63 A |
| Eignungsnachweis gemäß ATEX Produkt-Richtlinie 2014/34/EU |
DMT 02 ATEX F 001 |
| Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EU |
Ex II (2) GD |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung, sicherheitsgerichtetes Einschalten |
Nein |
| Eignung zur Verwendung, sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
10 a
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| Anteil gefahrbringender Ausfälle, bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| Anteil gefahrbringender Ausfälle, bei hoher Anforderungsrate gemäß SN 31920 |
50 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
5 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
50 FIT |
Elektrische Sicherheit
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 480 V Bemessungswert |
32 A
|
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 600 V Bemessungswert |
32 A
|
| abgegebene mechanische Leistung [hp], für 1-phasigen Drehstrommotor, bei 110/120 V Bemessungswert |
2 hp |
| abgegebene mechanische Leistung [hp], für 1-phasigen Drehstrommotor, bei 230 V Bemessungswert |
5 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 200/208 V Bemessungswert |
7,5 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 220/230 V Bemessungswert |
10 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 460/480 V Bemessungswert |
20 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
C300 / R300 |
| UL File Number (CCN) |
E47705 (NLRV, NLRV7), E156943 (NKJH, NKJH7) |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
| T1-Wert, für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
10 a
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000074 |
| Produktfamilie |
Leistungsschalter SIRIUS 3RV2 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
133,00 x 52,5 x 106,5 mm |
| Nettogewicht |
0,446 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
Es gibt noch keine Bewertungen.
