Produktbeschreibung

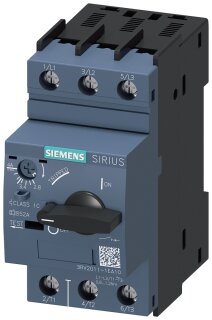

Der Leistungsschalter 3RV2011-1EA10 ist ein thermomagnetisches Schaltgerät der SIRIUS-Reihe für den Motorschutz in der Baugröße S00. Die Typisierung erfolgt als Leistungsschalter für Niederspannungsanwendungen nach ETIM EC000074 mit Motorschutzklasse 10 A. Die technischen Eckdaten lauten: 3-polig für AC-Betrieb, Bemessungsspannung 690 V, einstellbarer Überlastauslöser 2,8 bis 4 A, Schraubanschluss mit Standardschaltvermögen. Der thermische Auslöser spricht bei Dauerüberlast an, der magnetische Schnellauslöser bei Kurzschluss. Das Gerät erfüllt Trennerfunktion und ist mit optionalen Hilfsschaltern erweiterbar, ebenso kombinierbar mit Schützen der Baugröße S00 oder S0.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Drehstromantrieben in Pumpen- und Lüfteranwendungen, die Motorabsicherung in Produktionsmaschinen und Förderbandsystemen sowie die Schalttafelintegration in Niederspannungsverteilern. Der Betriebstemperaturbereich liegt bei ?20 bis +60 °C mit relativer Luftfeuchte 10–95 %; die Lagertemperatur bis ?50 bis +80 °C. Die Aufstellungshöhe ist auf maximal 2 000 m über NN begrenzt.
Vorteile gegenüber Alternativen
Im Vergleich zu reinen Überlastrelais in separater Anordnung bietet dieser Kompaktschalter Absicherung und Trennerfunktion in einem Bauteil, wodurch Verdrahtungsaufwand und Schaltschrankvolumen sinken. Das Gerät entspricht RoHS-Richtlinie seit 2009 und unterliegt der REACH-Informationspflicht.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3470 kg
|
| Artikelgewicht: |
0,3470 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,20 × 4,90 × 10,20 cm |
Technische Daten
Kommerziell - Produktbezogen
| Produktfamilie |
Leistungsschalter SIRIUS 3RV2 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
102,00 x 49,00 x 102,00 mm |
| Nettogewicht |
0,347 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschalter |
| Ausführung des Produkts |
für Motorschutz |
| Produkttyp-Bezeichnung |
3RV2 |
Allgemeine technische Daten
| Produktausstattung des Leistungsschalters für Motorschutz Komplettgerät mit Schutzeinrichtung |
Ja |
| Baugröße des Leistungsschalters |
S00 |
| Baugröße des Schützes kombinierbar firmenspezifisch |
S00, S0 |
| Produktfunktion Trennerfunktion |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| bei AC bei warmem Betriebszustand |
7,25 W
|
| bei AC bei warmem Betriebszustand je Pol |
2,4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| frontseitig gemäß IEC 60529 |
IP20 |
| frontseitig |
IP20 |
| der Anschlussklemme |
IP20 |
| Schockfestigkeit gemäß IEC 60068-2-27 |
25g / 11 ms |
| der Hauptkontakte typisch |
100 000 |
| der Hilfskontakte typisch |
100 000 |
| elektrische Lebensdauer (Schaltspiele) typisch |
100 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| Dauerstrom Bemessungswert |
4 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
347 g
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-20 ... +60 °C |
| während Lagerung |
-50 ... +80 °C |
| während Transport |
-50 ... +80 °C |
| Temperaturkompensation |
-20 ... +60 °C |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
2,8 ... 4 A |
| Spannungsart für Hauptstromkreis |
AC |
| Bemessungswert |
690 V
|
| bei AC-3 Bemessungswert maximal |
690 V
|
| bei AC-3e Bemessungswert maximal |
690 V
|
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Betriebsstrom Bemessungswert |
4 A
|
| bei AC-3 bei 400 V Bemessungswert |
4 A
|
| bei AC-3e bei 400 V Bemessungswert |
4 A
|
| — bei 230 V Bemessungswert |
0,8 kW
|
| — bei 400 V Bemessungswert |
1,5 kW
|
| — bei 500 V Bemessungswert |
2,2 kW
|
| — bei 690 V Bemessungswert |
3 kW
|
| bei AC-3 maximal |
15 1/h |
| bei AC-3e maximal |
15 1/h |
Hilfsstromkreis
| Spannungsart für Hilfs- und Steuerstromkreis |
AC/DC |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
Schutz-/ Überwachungsfunktion
| Erdschlusserkennung |
Nein |
| Phasenausfallerkennung |
Ja |
| Auslöseklasse |
CLASS 10 |
| Ausführung des Überlastauslösers |
thermisch |
| Schutzfunktion thermischer Überlastschutz (ANSI 49) |
Ja |
| bei AC bei 240 V Bemessungswert |
100 kA |
| bei AC bei 400 V Bemessungswert |
100 kA |
| bei AC bei 500 V Bemessungswert |
100 kA |
| bei AC bei 690 V Bemessungswert |
6 kA |
| bei 240 V Bemessungswert |
100 kA |
| bei 400 V Bemessungswert |
100 kA |
| bei 500 V Bemessungswert |
100 kA |
| bei 690 V Bemessungswert |
4 kA |
| Ansprechwert Strom des unverzögerten Kurzschlussauslösers |
52 A
|
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
4 A
|
| bei 600 V Bemessungswert |
4 A
|
| — bei 110/120 V Bemessungswert |
0,13 hp |
| — bei 230 V Bemessungswert |
0,33 hp |
| — bei 200/208 V Bemessungswert |
0,8 hp |
| — bei 220/230 V Bemessungswert |
0,75 hp |
| — bei 460/480 V Bemessungswert |
2 hp |
| — bei 575/600 V Bemessungswert |
3 hp |
| UL File Number (CCN) |
E47705 (NLRV, NLRV7), E156943 (NKJH, NKJH7) |
Kurzschluss-Schutz
| Produktfunktion Kurzschluss-Schutz |
Ja |
| Ausführung des Kurzschlussauslösers |
magnetisch |
| bei 400 V |
gL/gG 32 A |
| bei 500 V |
gL/gG 32 A |
| bei 690 V |
gL/gG 25 A |
| Eignungsnachweis gemäß ATEX Produkt-Richtlinie 2014/34/EU |
DMT 02 ATEX F 001 |
| Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EU |
Ex II (2) GD |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Befestigungsart des Leistungsschalters für Trafoschutz, Generatorschutz und Anlagenschutz optional Hutschienenmontage |
Ja |
| Höhe |
97 mm
|
| Breite |
45 mm
|
| Tiefe |
97 mm
|
| — vorwärts |
0 mm
|
| — rückwärts |
0 mm
|
| — aufwärts |
50 mm
|
| — abwärts |
50 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Nein |
| für Hauptstromkreis |
Schraubanschluss |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| — eindrähtig oder mehrdrähtig |
2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| bei AWG-Leitungen für Hauptkontakte |
2x (18 ... 14), 2x 12 |
| eindrähtig oder mehrdrähtig |
0,75 ... 4 mm² |
| feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
18 ... 12 |
| für Hauptkontakte bei Schraubanschluss |
0,8 ... 1,2 N·m |
| Ausführung des Schraubendreherschaftes |
Durchmesser 5 ... 6 mm |
| Größe der Schraubendreherspitze |
Pozidriv Gr. 2 |
| für Hauptkontakte |
M3 |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Ja |
| sicherheitsgerichtetes Einschalten |
Nein |
| sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
10 A
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
50 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
5 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
50 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
| für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
10 A
|
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
Anzeige
| Ausführung der Anzeige für Schaltzustand |
Knebel |
| Treibhauspotential [CO2 eq] / während Herstellung |
1.98 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.134 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
72.7 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.116 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
74.698 kg
|
