Produktbeschreibung

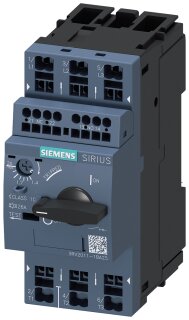

Der Leistungsschalter 3RV2011-1BA25 ist ein kompaktes Motorschutzgerät der Baugröße S00 aus der Siemens-Produktfamilie SIRIUS 3RV2. Der dreipolige Schalter mit Federzuganschluss ist für 690 V AC und einen einstellbaren Überlastwert von 1,4 bis 2 A ausgelegt und kombiniert Trennerfunktion mit Motorschutz in einem Gerät. Die Auslösecharakteristik umfasst eine Class-10-A-Ausführung mit magnetischem Schnellauslöser bei 26 A. Der Schalter verfügt über einen querliegenden Hilfsschalter (1S+1Ö) für die Rückmeldung des Schaltzustands oder die Verriegelung von Steuerstromkreisen.
Anwendungsbereiche
Typische Einsatzfelder sind die Motorabsicherung in Verpackungsmaschinen und Förderanlagen sowie der Schutz von Drehstrommotoren in dezentralen Schaltschränken von Produktionsanlagen. Die Baugröße S00 ermöglicht kompakte Installationen und kombinierbare Anordnungen mit anderen S00- oder S0-Geräten. Der Leistungsschalter arbeitet im Temperaturbereich -20 bis +60 °C und ist für Aufstellungshöhen bis 2000 m über NN zugelassen. Für den Austausch oder die Erweiterung bestehender Anlagen eignet sich das Gerät als Austausch für ältere Motorschutzschalter-Generationen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3820 kg
|
| Artikelgewicht: |
0,3820 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,00 × 5,25 × 10,65 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000074 |
| Produktfamilie |
Leistungsschalter SIRIUS 3RV2 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
120,00 x 52,5 x 106,5 mm |
| Nettogewicht |
0,382 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschalter |
| Ausführung des Produkts |
für Motorschutz |
| Produkttyp-Bezeichnung |
3RV2 |
Allgemeine technische Daten
| Produktausstattung des Leistungsschalters für Motorschutz Komplettgerät mit Schutzeinrichtung |
Ja |
| Baugröße des Leistungsschalters |
S00 |
| Baugröße des Schützes kombinierbar firmenspezifisch |
S00, S0 |
| Produktfunktion Trennerfunktion |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| bei AC bei warmem Betriebszustand |
7,25 W
|
| bei AC bei warmem Betriebszustand je Pol |
2,4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| frontseitig gemäß IEC 60529 |
IP20 |
| frontseitig |
IP20 |
| der Anschlussklemme |
IP20 |
| Schockfestigkeit gemäß IEC 60068-2-27 |
25g / 11 ms |
| der Hauptkontakte typisch |
100 000 |
| der Hilfskontakte typisch |
100 000 |
| elektrische Lebensdauer (Schaltspiele) typisch |
100 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| Dauerstrom Bemessungswert |
2 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
382 g
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-20 ... +60 °C |
| während Lagerung |
-50 ... +80 °C |
| während Transport |
-50 ... +80 °C |
| Temperaturkompensation |
-20 ... +60 °C |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
1,4 ... 2 A |
| Spannungsart für Hauptstromkreis |
AC |
| Bemessungswert |
690 V
|
| bei AC-3 Bemessungswert maximal |
690 V
|
| bei AC-3e Bemessungswert maximal |
690 V
|
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Betriebsstrom Bemessungswert |
2 A
|
| bei AC-3 bei 400 V Bemessungswert |
2 A
|
| bei AC-3e bei 400 V Bemessungswert |
2 A
|
| — bei 230 V Bemessungswert |
0,4 kW
|
| — bei 400 V Bemessungswert |
0,75 kW
|
| — bei 500 V Bemessungswert |
0,8 kW
|
| — bei 690 V Bemessungswert |
1,1 kW
|
| bei AC-3 maximal |
15 1/h |
| bei AC-3e maximal |
15 1/h |
Hilfsstromkreis
| Ausführung des Hilfsschalters |
querliegend |
| Spannungsart für Hilfs- und Steuerstromkreis |
AC/DC |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| bei 24 V |
2 A
|
| bei 120 V |
0,5 A
|
| bei 125 V |
0,5 A
|
| bei 230 V |
0,5 A
|
| bei 60 V |
0,15 A
|
Schutz-/ Überwachungsfunktion
| Erdschlusserkennung |
Nein |
| Phasenausfallerkennung |
Ja |
| Auslöseklasse |
CLASS 10 |
| Ausführung des Überlastauslösers |
thermisch |
| Schutzfunktion thermischer Überlastschutz (ANSI 49) |
Ja |
| bei AC bei 240 V Bemessungswert |
100 kA |
| bei AC bei 400 V Bemessungswert |
100 kA |
| bei AC bei 500 V Bemessungswert |
100 kA |
| bei AC bei 690 V Bemessungswert |
10 kA |
| bei 240 V Bemessungswert |
100 kA |
| bei 400 V Bemessungswert |
100 kA |
| bei 500 V Bemessungswert |
100 kA |
| bei 690 V Bemessungswert |
10 kA |
| Ansprechwert Strom des unverzögerten Kurzschlussauslösers |
26 A
|
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
2 A
|
| bei 600 V Bemessungswert |
2 A
|
| — bei 230 V Bemessungswert |
0,13 hp |
| — bei 460/480 V Bemessungswert |
1 hp |
| — bei 575/600 V Bemessungswert |
1 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
C300 / R300 |
| UL File Number (CCN) |
E47705 (NLRV, NLRV7), E156943 (NKJH, NKJH7) |
Kurzschluss-Schutz
| Produktfunktion Kurzschluss-Schutz |
Ja |
| Ausführung des Kurzschlussauslösers |
magnetisch |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gL/gG: 10 A, Leitungsschutzschalter C 6 A (Kurzschlussstrom Ik < 400 A) |
| bei 400 V |
gL/gG 25 A |
| bei 500 V |
gL/gG 25 A |
| bei 690 V |
gL/gG 20 A |
| Eignungsnachweis gemäß ATEX Produkt-Richtlinie 2014/34/EU |
DMT 02 ATEX F 001 |
| Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EU |
Ex II (2) GD |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Befestigungsart des Leistungsschalters für Trafoschutz, Generatorschutz und Anlagenschutz optional Hutschienenmontage |
Ja |
| Höhe |
106 mm
|
| Breite |
45 mm
|
| Tiefe |
97 mm
|
| — vorwärts |
0 mm
|
| — rückwärts |
0 mm
|
| — aufwärts |
50 mm
|
| — abwärts |
50 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Nein |
| für Hauptstromkreis |
Federzuganschluss |
| für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| — eindrähtig oder mehrdrähtig |
2x (0,5 ... 4 mm²) |
| — feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| — feindrähtig ohne Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| bei AWG-Leitungen für Hauptkontakte |
2x (20 ... 12) |
| eindrähtig oder mehrdrähtig |
0,5 ... 4 mm² |
| feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| feindrähtig ohne Aderendbearbeitung |
0,5 ... 2,5 mm² |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 14) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
20 ... 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 14 |
| Ausführung des Schraubendreherschaftes |
Durchmesser 3 mm |
| Größe der Schraubendreherspitze |
3,0 x 0,5 mm |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Ja |
| sicherheitsgerichtetes Einschalten |
Nein |
| sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
10 A
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
50 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
5 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
50 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
| für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
10 A
|
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
Anzeige
| Ausführung der Anzeige für Schaltzustand |
Knebel |
| Treibhauspotential [CO2 eq] / während Herstellung |
1.98 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.134 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
72.7 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.116 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
74.698 kg
|
