Produktbeschreibung

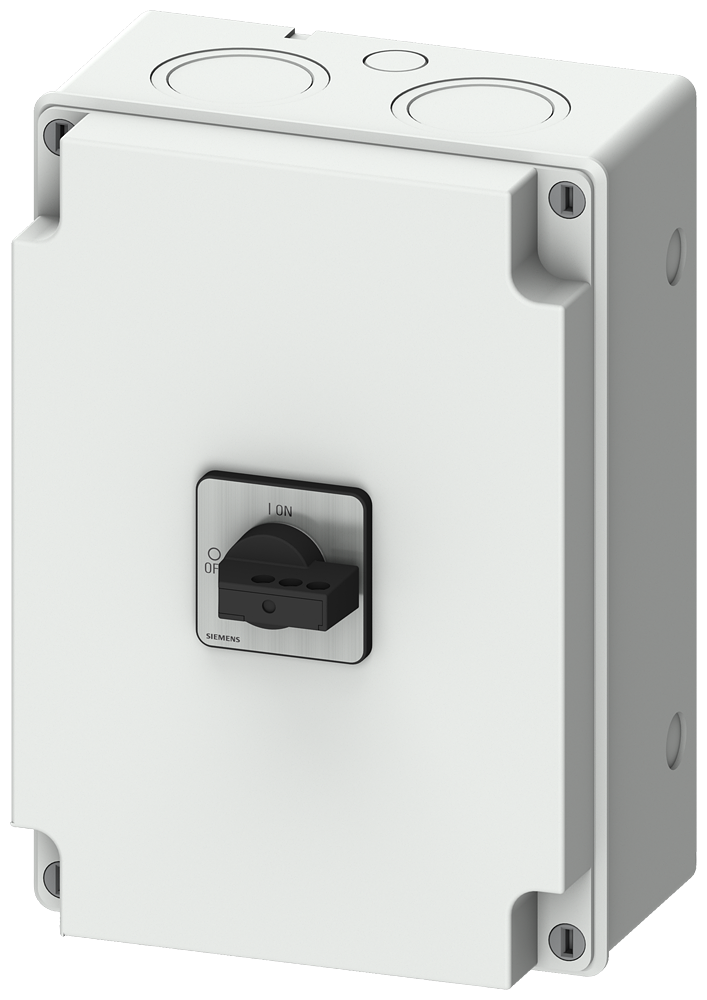

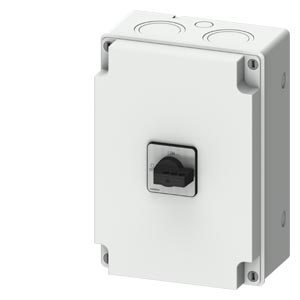

Der Lasttrennschalter 3LD2586-5VD21 ist ein 6-poliger Wartungs- und Reparaturschalter der Baugröße 3 aus der SENTRON-Familie von Siemens. Der Schalter bietet einen Bemessungsstrom Iu von 63 A, eine Bemessungsspannung von 400 V AC (50/60 Hz) und eine Schaltleistung von 22 kW. Die Isolationsspannung liegt bei 690 V mit einer Stoßspannungsfestigkeit von 6 kV. Der Schalter ist in Isolierstoff-Kapselung für metrische Verschraubung ausgeführt und verfügt über einen robusten Knebelantrieb, der sicher in 0- und I-Stellung absperrbar ist. Das Gehäuse erreicht die Schutzart IP65 und ist nach NEMA 1, 3R und 4X klassifiziert, mit EMV-Schirmblech und integrierten Schirmklammern. Die mechanische Lebensdauer beträgt typisch 100.000 Schaltspiele.
Anwendungsbereiche
Typische Einsatzfelder sind die Hauptabschaltung in Schaltschränken von Pumpensteuerungen, die Wartungsfreischaltung von Antriebsstromkreisen in Produktionsmaschinen sowie die Anwendung als Trennschalter in Niederspannungsverteilern von Industrieanlagen. Der Schalter ist auch für den Betrieb zwischen Umrichter und Motor geeignet und liefert in dieser Konfiguration 100.000 Schaltspiele bei AC-20 A und 0–550 Hz. Das Produkt erfüllt RoHS-Anforderungen und unterliegt der REACH-Verordnung. Die Lagerverfügbarkeit beträgt typisch 3 Tage.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,4670 kg
|
| Artikelgewicht: |
2,4670 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
31,00 × 22,00 × 19,30 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000216 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
310,00 x 220,00 x 193,00 mm |
| Nettogewicht |
2,467 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2011 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Lasttrennschalter |
| Ausführung des Produkts |
Schalter |
| Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb |
1 ON - 0 OFF |
| Bauart des Schalters |
Isolierstoff-Kapselung für metrische Verschraubung |
| Ausführung des Betätigungselements |
Knebel |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Griffs |
Knebelantrieb, schwarz |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Allgemeine technische Daten
| Polzahl |
6 |
| Polzahl Anmerkung |
PE isoliert vom Kabelschirm |
| Baugröße des Lasttrennschalters |
3 |
| mechanische Lebensdauer (Schaltspiele) typisch |
100 000 |
| bei AC-23 A bei 690 V |
6 000 |
| zwischen Umrichter und Motor bei Anwendung als Wartungsschalter bei AC-20 A bei 690 V bei 0-550 Hz |
100 000 |
| Schalthäufigkeit maximal |
50 1/h |
| Verschmutzungsgrad |
3 |
Spannung
| Isolationsspannung Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| bei AC Bemessungswert |
690 V
|
| zwischen Umrichter und Motor bei AC bei 0-550 Hz Bemessungswert |
690 V
|
| minimal |
50 Hz
|
| maximal |
60 Hz
|
Schutzart und Schutzklasse
| Schutzart IP |
IP65 |
| Schutzart NEMA |
1, 3R, 4X |
| Schutzart IP frontseitig |
IP65 |
Verlustleistung
| Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
4,5 W
|
Hauptstromkreis
| Anfangswert |
0 Hz
|
| Endwert |
550 Hz
|
| bei AC-21 bei 690 V Bemessungswert |
63 A
|
| bei AC-21 A bei 240 V Bemessungswert |
63 A
|
| bei AC-21 A bei 400 V Bemessungswert |
63 A
|
| bei AC-21 A bei 440 V Bemessungswert |
63 A
|
| bei AC-23 A bei 400 V Bemessungswert |
43 A
|
| bei AC-23 A bei 240 V Bemessungswert |
11 kW
|
| bei AC-23 A bei 440 V Bemessungswert |
22 kW
|
| bei AC-23 A bei 690 V Bemessungswert |
19 kW
|
| bei AC-3 bei 240 V Bemessungswert |
11 kW
|
| bei AC-3 bei 400 V Bemessungswert |
19 kW
|
| bei AC-3 bei 690 V Bemessungswert |
15 kW
|
| bei 400 V bei 0-550 Hz Bemessungswert |
18,5 kW
|
| bei 690 V bei 0-550 Hz Bemessungswert |
30 kW
|
| bei 230 V Bemessungswert |
28 A
|
| bei 400 V Bemessungswert |
38 A
|
| bei 690 V Bemessungswert |
35 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Betriebsspannung der Hilfskontakte bei AC maximal |
600 V
|
| Dauerstrom des Hilfskontakts Bemessungswert |
10 A
|
| Isolationsspannung des Hilfsschalters Bemessungswert |
500 V
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Ja |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Sicherheitsschalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Produktdetails
| Produktausstattung verriegelbar in EIN-Stellung |
Ja |
| spezielle Produkteigenschaft |
inklusive EMV Schirmblech |
| Produkteigenschaft Verriegelbar in AUS-Stellung |
Ja |
Zubehör
| Motorantrieb |
Nein |
| Spannungsauslöser |
Nein |
| Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal |
2 |
| Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal |
4 |
| Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal |
0 |
| Anzahl der Bügelschlösser maximal |
3 |
| Bügelstärke der Bügelschlösser |
4,5 ... 8,5 mm |
Kurzschluss
| bei 690 V durch gG-Sicherung Bemessungswert |
50 kA |
| bei 240 V bei Kombination Schalter + gG-Sicherung maximal |
6 kA |
| bei 440 V bei Kombination Schalter + gG-Sicherung maximal |
6 kA |
| bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig |
6 kA |
| bei 690 V bei Kombination Schalter + gG-Sicherung maximal |
21 kA²·s |
| für Kurzschlussschutz des Hauptstromkreises erforderlich |
Sicherung gL/gG: 63 A |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gL/gG: 10 A |
| Betriebsstrom der vorgeschalteten Sicherung Bemessungswert |
63 A
|
gemäß UL
| Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert |
63 A
|
| Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert |
600 V
|
| Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert |
40 |
| Wirkleistung [hp] bei AC bei 600 V gemäß UL 508/UL 60947-4-1 Bemessungswert |
50 |
| Kurzzeitstromfestigkeit (SCCR) bei 600 V gemäß UL 508/UL 60947-4-1 |
5 kA |
| Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert |
175 A
|
| Typ der Sicherung gemäß UL |
RK5 |
Anschlüsse
| eindrähtig |
1x (2,5...35 mm²) |
| feindrähtig mit Aderendbearbeitung |
1x (2,5...25 mm²) |
| mehrdrähtig |
1x (2,5...35 mm²) |
| für Hauptstromkreis |
Rahmenklemme |
| für Hilfskontakte |
Anschlussklemmen |
Mechanischer Aufbau
| Höhe |
302 mm
|
| Breite |
212 mm
|
| Tiefe |
181 mm
|
| Bauart des Geräts |
Festeinbau |
| Befestigungsart |
Komplettgerät im Gehäuse mit EMV Schirmblech |
| Frontmontage mit 4-Loch Befestigung |
Nein |
| Frontmontage mit Zentralbefestigung |
Ja |
| Schienen-Montage |
Nein |
| Nettogewicht pro ME |
2,467 kg
|
Umgebungsbedingungen
| minimal |
-25 °C |
| maximal |
55 °C |
