Produktbeschreibung

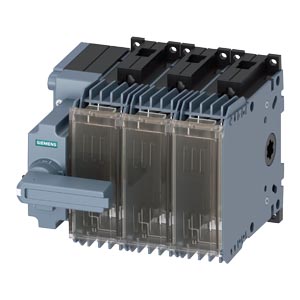

Der Lasttrennschalter 3KF1306-2LB11 ist ein 3-poliges Schaltgerät mit integrierten Schmelzsicherungen der Baugröße 000 und 00 für Niederspannungsverteilungen und Schaltschränke. Der Bemessungsstrom liegt bei 63 A bei einer Betriebsspannung bis 690 V AC. Das Gerät verfügt über einen Direktantrieb mit grauem Handbedienungshebel und ist für die Frontmontage ausgelegt. Die Schutzart IP20 gewährleistet den Schutz gegen Berührung und Fremdkörper, bei geschlossener Front mit Blende wird IP20 beibehalten. Die Verlustleistung beträgt 5,1 W je Gerät bei Bemessungsstrom und maximal 7,5 W pro Sicherungselement. Das Gerät gehört zur SENTRON-Produktfamilie von Siemens und ist als Komplettgerät mit Rahmenklemmen lieferbar.
Anwendungsbereiche
Typische Anwendungsfelder sind die Hauptabschaltung in Niederspannungsverteilern, der Schutz von Motorstromkreisen in Verpackungsmaschinen und die Absicherung von Steuerungsverteilungen in Anlagen des Schaltschrankbaus. Eine weitere Anwendung liegt in der Absicherung von Steuerspannungssystemen und Batterieladesystemen bis 690 V.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Leistungsschaltern kombiniert der Lasttrennschalter die Trennfunktion mit zusätzlichem Überstromsschutz durch die integrierten NH-Sicherungen, was eine höhere Ausfallsicherheit in kritischen Stromkreisen ermöglicht. Das Gerät erfüllt die RoHS-Richtlinie seit 2016 und unterliegt der Rücknahmepflicht für Elektroaltgeräte nach EU-Richtlinie 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,6660 kg
|
| Artikelgewicht: |
1,6660 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
19,00 × 19,00 × 13,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Lasttrennschalter mit Sicherungen 3KF |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
190,00 x 190,00 x 135,00 mm |
| Nettogewicht |
1,666 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 31.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Lasttrennschalter mit Sicherungen |
| Ausführung des Produkts |
Lasttrennschalter mit Sicherungen 3KF |
| Produktvariante |
3KF NH |
| Ausführung des Betätigungselements |
Handantrieb |
| Ausführung des Griffs |
Direktantrieb, grau |
| Richtung der Betätigung |
von vorne |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
| Polzahl |
3 |
| Baugröße der Grifflasche |
00 und 000 |
| Baugröße des Lasttrennschalters |
1 |
| Baugröße des Sicherungseinsatzes |
NH000, NH00 |
| mechanische Lebensdauer (Schaltspiele) typisch |
15 000 |
| bei AC-23 A bei 440 V |
10 000 |
| bei AC-23 A bei 690 V |
6 000 |
| bei DC-23 A bei 440 V |
1 500 |
| bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 500 V maximal |
33 200 A²·s |
| bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 400 V maximal |
33 200 A²·s |
| bei geschlossenem Schalter bei 690 V bei Kombination Schalter + gG-Sicherung maximal |
40 700 A²·s |
| der Sicherung bei 500 V maximal zulässig |
34 000 A²·s |
| der gG-Sicherung bei 690 V maximal zulässig |
55 000 A²·s |
| der aM-Sicherung bei 690 V maximal zulässig |
55 000 A²·s |
| Position des Schaltantriebs |
links |
| Sicherungssystem |
NH-Sicherung |
| Überspannungskategorie |
IV |
| bei Verschmutzungsgrad 2 bei DC Bemessungswert |
440 / 3 |
| bei Verschmutzungsgrad 3 bei DC Bemessungswert |
440 / 3 |
| Stoßspannungsfestigkeit Bemessungswert |
12 kV
|
Versorgungsspannung
| Betriebsspannung bei AC Bemessungswert maximal |
690 V
|
Schutzart und Schutzklasse
| Schutzart IP |
IP20 |
| bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP20 |
| frontseitig |
IP20 |
Verlustleistung
| bei konventionellem thermischen Bemessungsstrom je Pol |
1,7 W
|
| bei konventionellem thermischen Bemessungsstrom je Gerät |
5,1 W
|
| bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
1,7 W
|
| bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
5,1 W
|
| bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
1,7 W
|
| der Sicherung je Sicherung maximal |
7,5 W
|
Hauptstromkreis
| Betriebsleistung bei AC-23 A bei 500 V Bemessungswert |
37 kW
|
| Betriebsstrom Bemessungswert |
63 A
|
Hilfsstromkreis
| Anzahl der angeschlossenen Öffner für Hilfskontakte |
0 |
| Anzahl der angeschlossenen Schließer für Hilfskontakte |
0 |
| Anzahl der angeschlossenen Wechsler für Hilfskontakte |
0 |
| Anzahl der Wechsler für Hilfskontakte |
4 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Eignung zur Verwendung Hauptschalter |
Ja |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Sicherheitsschalter |
Ja |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
| Produktausstattung Verriegelung |
Ja |
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Spannungsauslöser |
Nein |
| Unterspannungsauslöser |
Nein |
| Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Nein |
| Produkterweiterung optional Motorantrieb |
Nein |
| Produkterweiterung optional Sicherungsüberwachung |
Ja |
| Sicherungsüberwachung |
Nein |
| Überspannungsschutzüberwachung |
Nein |
Kurzschluss
| Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter bei AC 690 V/DC 440 V ohne Sicherungseinsatz Bemessungswert minimal |
3,55 kA |
| bei 500 V durch gG-Sicherung Bemessungswert |
100 kA |
| bei 690 V durch gG-Sicherung Bemessungswert |
100 kA |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| minimal |
5 N·m |
| maximal |
6,5 N·m |
| Art der anschließbaren Leiterquerschnitte bei flexibler Stromschiene |
2x (0,8 x 9 mm²) |
| eindrähtig |
1x (1 ... 16 mm²) |
| feindrähtig mit Aderendbearbeitung |
1x (6 ... 25 mm²) |
| mehrdrähtig |
1x (6 ... 25 mm²) |
| Ausführung des elektrischen Anschlusses für Hauptstromkreis |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
122 mm
|
| Breite |
149 mm
|
| Tiefe |
166 mm
|
| Befestigungsart |
Bodenbefestigung und Schnappbefestigung auf Hutschiene 35 mm |
| Frontmontage mit 4-Loch Befestigung |
Nein |
| Frontmontage mit Zentralbefestigung |
Nein |
| Schienen-Montage |
Ja |
| Einbaulage |
beliebig |
| Nettogewicht pro ME |
1,666 kg
|
Umgebungsbedingungen
| minimal |
-25 °C |
| maximal |
70 °C |
