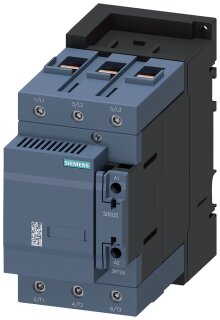

Kondensatorschütz 3RT2645-1AP05 AC-6b 75 kVAr 3-polig 230 V

Kondensatorschütz 3RT2645-1AP05 AC-6b 75 kVAr 3-polig 230 V

Artikelnummer: SIE-3RT2645-1AP05
GTIN: 4047621026497
HAN: 3RT2645-1AP05
Inhalt: 1 Stück

Kondensatorschütz AC-6b, 75 kVAr, 3-polig, 230 V AC 50 Hz, Baugröße S3. Für Blindleistungskompensation in Schaltanlagen und Verteileranlagen.

417,69 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 744,94 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Kondensatorschütz 3RT2645-1AP05 ist ein 3-poliges Schaltgerät der SIRIUS-Familie für kapazitive Lasten mit AC-6b-Freigabe. Die Bemessung liegt bei 75 kVAr Scheinleistung, 230 V AC Betriebsspannung und 50 Hz Netzfrequenz. Der Bemessungsstrom beträgt bei 690 V und 60 °C Umgebungstemperatur 108 A. Die Baugröße S3 ermöglicht kompakte Schaltschrank-Integration mit Schraubanschluss und zwei Hilfskontakte (Öffner). Der Schütz arbeitet mit drei Schließerkontakten für den Hauptstromkreis und einer Isolationsspannung von 1 000 V. Die Verlustleistung im warmen Betriebszustand liegt bei 5,3 W je Pol. Einsatztemperaturbereich -25 bis +60 °C während des Betriebs.

Anwendungsbereiche

Typische Anwendungsfelder sind die Blindleistungskompensation in elektrischen Verteilern von Fertigungsanlagen und Maschinenpark-Elektrifizierung sowie die Nachrüstung von Kondensatorbatterien in bestehenden Schaltanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu Standard-Wechselstromschützen (AC-3) ist die AC-6b-Charakteristik speziell für das Schalten von Kondensator-Stromkreisen optimiert, wo höhere Schaltstöße und Wiederholungszündungen zu berücksichtigen sind. Das Gerät erfüllt RoHS-Anforderungen seit Juni 2017 und unterliegt Rücknahmepflichten nach WEEE-Richtlinie. Lieferzeit typischerweise 10 Tage.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	1,7950 kg
Artikelgewicht:	1,7950 kg
Abmessungen ( Länge × Breite × Höhe ):	16,00 × 15,00 × 10,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001079
Produktfamilie	Schütze SIRIUS 3RT26 für kapazitive Lasten (AC-6b), 3-polig

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N_CNDU
Regel-Lieferzeit	10 Tag(e)
Verpackungsmaße (L x B x H)	160,00 x 150,00 x 100,00 mm
Nettogewicht	1,795 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Information Gefahrgut-Meldung

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 26.06.2017
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Technische Daten

Produkt-Markenname	SIRIUS
Produkt-Bezeichnung	Kondensatorschütz
Produkttyp-Bezeichnung	3RT26

Allgemeine technische Daten

Baugröße des Schützes	S3
Produkterweiterung Hilfsschalter	Ja
bei AC bei warmem Betriebszustand je Pol	5,3 W
ohne Laststromanteil typisch	7,3 W
Art der Verlustleistungsberechnung stromabhängig	quadratisch
des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert	1 000 V
des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert	690 V
des Hauptstromkreises Bemessungswert	8 kV
des Hilfsstromkreises Bemessungswert	6 kV
maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1	400 V
bei AC	10,3 g / 5 ms, 6,7 g / 10 ms
des Schützes mit aufgesetztem Hilfsschalterblock typisch	3 000 000
elektrische Lebensdauer (Schaltspiele)	200 000
Referenzkennzeichen gemäß IEC 81346-2:2009	Q
RoHS-Richtlinie (Tag/Monat/Jahr)	06/26/2017
Nettogewicht pro ME	1,795 kg

Umgebungsbedingungen

Aufstellungshöhe bei Höhe über NN maximal	2 000 m
während Betrieb	-25 ... +60 °C
während Lagerung	-55 ... +80 °C
relative Luftfeuchte minimal	10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal	95 %

Hauptstromkreis

Polzahl für Hauptstromkreis	3
Anzahl der Schließer für Hauptkontakte	3
Anzahl der Öffner für Hauptkontakte	0
Betriebsstrom bei AC-6b bei 690 V bei Umgebungstemperatur 60 °C Bemessungswert	108 A
bei 230 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	14 ... 43 kvar
bei 400 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	25 ... 75 kvar
bei 500 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	31 ... 94 kvar
bei 690 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	43 ... 129 kvar
bei AC	500 1/h
bei 230 V maximal	200 1/h
bei 240 V maximal	200 1/h
bei 400 V maximal	100 1/h
bei 480 V maximal	60 1/h
bei 500 V maximal	60 1/h
bei 600 V maximal	40 1/h
bei 690 V maximal	40 1/h

Steuerstromkreis/ Ansteuerung

Spannungsart	AC
Spannungsart der Steuerspeisespannung	AC
bei 50 Hz Bemessungswert	230 V
1 Bemessungswert	50 Hz
bei 50 Hz	0,8 ... 1,1
Anzugsscheinleistung der Magnetspule bei AC	296 VA
Leistungsfaktor induktiv bei Anzugsleistung der Spule	0,61
Haltescheinleistung der Magnetspule bei AC	19 VA
Leistungsfaktor induktiv bei Halteleistung der Spule	0,38
bei AC	13 ... 50 ms
Lichtbogendauer	10 ... 20 ms
Ausführung der Ansteuerung des Schaltantriebs	Standard A1 - A2

Hilfsstromkreis

Anzahl der Öffner für Hilfskontakte	2
anbaubar	1
unverzögert schaltend	2
Anzahl der Schließer für Hilfskontakte	0
Betriebsstrom der Hilfskontakte bei AC-12 maximal	10 A
bei 230 V	6 A
bei 400 V	3 A
bei 690 V	0 A
bei 24 V	6 A
bei 60 V	2 A
bei 110 V	1 A
bei 125 V	0,9 A
bei 220 V	0,3 A
Kontaktzuverlässigkeit der Hilfskontakte	0,00000001

UL/CSA Bemessungsdaten

Kontaktbelastbarkeit der Hilfskontakte gemäß UL	A600 / Q600

Kurzschluss-Schutz

Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V	C-Charakteristik: 10 A; 0,4 kA
für Kurzschlussschutz des Hauptstromkreises bei Zuordnungsart 1 erforderlich	gG: 250 A (690 V, 50 kA)
für Kurzschlussschutz des Hilfsschalters erforderlich	gG: 10 A (690 V, 1 kA)

Einbau/ Befestigung/ Abmessungen

Einbaulage	bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
Befestigungsart	Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022
Höhe	140 mm
Breite	80 mm
Tiefe	152 mm
bei Reihenmontage seitwärts	10 mm
zu geerdeten Teilen seitwärts	10 mm

Anschlüsse/ Klemmen

für Hauptstromkreis	Schraubanschluss
für Hilfs- und Steuerstromkreis	Schraubanschluss
am Schütz für Hilfskontakte	Schraubanschluss
der Magnetspule	Schraubanschluss
eindrähtig	2x (10 ... 16 mm²)
mehrdrähtig	2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
eindrähtig oder mehrdrähtig	2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
feindrähtig mit Aderendbearbeitung	2x (10 ... 50 mm²)
— eindrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— eindrähtig oder mehrdrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— feindrähtig mit Aderendbearbeitung	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
bei AWG-Leitungen für Hilfskontakte	2x (20 ... 16), 2x (18 ... 14), 2x 12
bei 40 °C	1x 50 mm²
bei 60 °C	2x 35 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte	8

Sicherheitsrelevante Kenngrößen

Spiegelkontakt gemäß IEC 60947-4-1	Nein
Zwangsführung gemäß IEC 60947-5-1	Nein

Elektrische Sicherheit

Schutzart IP frontseitig gemäß IEC 60529	IP20
Berührungsschutz frontseitig gemäß IEC 60529	fingersicher bei senkrechter Berührung von vorne
Treibhauspotential [CO2 eq] / während Herstellung	2.47 kg
Treibhauspotential [CO2 eq] / während Betrieb	104 kg
Treibhauspotential [CO2 eq] / nach End of Life	-0.226 kg
Treibhauspotential [CO2 eq] / gesamt	106 kg
