Produktbeschreibung

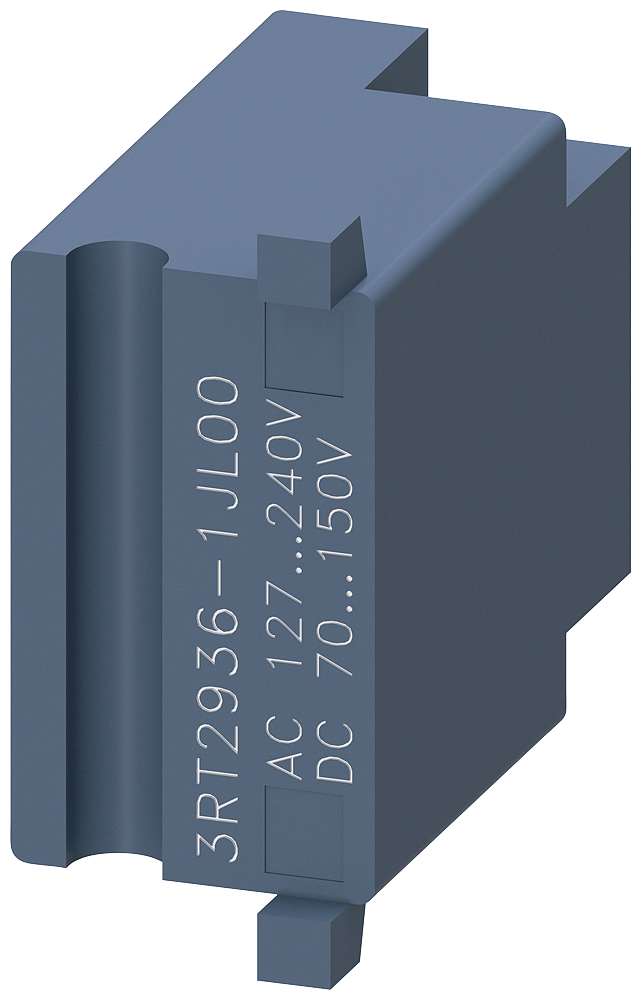

Der Varistor 3RT2936-1JL00 ist ein Überspannungsbegrenzer mit integrierter LED für die Schutzbeschaltung von Schützen der Serie 3RT2.3 und 3RT2.4. Das Gerät ist für Wechselspannungen von 127 bis 240 V bei 50/60 Hz sowie für Gleichspannungen von 70 bis 150 V ausgelegt und arbeitet nach dem Varistor-Prinzip zur Unterdrückung von Überspannungsspitzen bei Schutzschaltvorgängen. Die integrierte LED signalisiert die Betriebsbereitschaft und ermöglicht eine schnelle Sichtprüfung des Funktionszustands ohne zusätzliche Testausrüstung. Der Varistor wird direkt an die Schützspule parallel geschaltet und begrenzt Selbstinduktionsspannungen, die beim Abschalten entstehen und zu Funkenerosion oder Komponentenschäden führen können.
Anwendungsbereiche
Typische Anwendungsfelder sind die Schutzbeschaltung von Schützen in Schaltschränken für Förderanlagen, Druckmaschinen und Verpackungsmaschinen sowie die Schutzbeschaltung in Steuerungsverteilern mit Gleichstrom-Schaltungen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen RC-Gliedern oder Freilauf-Dioden bietet der Varistor eine breitbandige Spannungsbegrenzung ohne zusätzliche diskrete Bauteile und ermöglicht durch die LED eine optische Überwachung. Das Gerät erfüllt die RoHS-Richtlinie seit Oktober 2014 und unterliegt der Elektro- und Elektronik-Altgeräte-Rücknahmepflicht.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0060 kg
|
| Artikelgewicht: |
0,0060 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,80 × 1,40 × 3,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000683 |
| Produktfamilie |
Überspannungsbegrenzer |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
58,00 x 14,00 x 34,00 mm |
| Nettogewicht |
0,006 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
