Produktbeschreibung

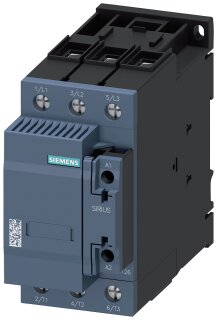

Mit 108 A Betriebsstrom bei AC-6b bei 690 V und 25 bis 75 kvar Betriebsblindleistung bei 400 V ist das Schütz für Kondensatorbatterien ausgelegt. Es besitzt drei Hauptschließer und zwei Hilfsöffner, die Steuerspule arbeitet mit 24 V AC bei 50 Hz. Die Hauptkontakte sind über Schraubanschlüsse für Leiter bis 50 mm² anschließbar. Abmessungen 114 × 65 × 130 mm (H × B × T), Montage auf Hutschiene 35 mm nach DIN EN 50022.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
1,0620 kg
|
| Artikelgewicht: |
1,0620 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,25 × 8,20 × 14,20 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Schützes |
S2 |
| Produkterweiterung Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
3,8 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
6 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Isolationsspannung, des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert |
6 kV
|
| Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
400 V
|
| Schockfestigkeit bei Rechteckstoß, bei AC |
6,8 g / 5 ms, 4 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei AC |
10,6 g / 5 ms, 6,2 g / 10 ms |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch |
3 000 000 |
| elektrische Lebensdauer (Schaltspiele) |
150 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
05/01/2014 |
| Nettogewicht pro ME |
1,011 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Betriebsstrom bei AC-6b bei 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
108 A
|
| Betriebsblindleistung bei AC-6b, bei 230 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert |
14 ... 43 kvar |
| Betriebsblindleistung bei AC-6b, bei 400 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert |
25 ... 75 kvar |
| Betriebsblindleistung bei AC-6b, bei 500 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert |
31 ... 94 kvar |
| Betriebsblindleistung bei AC-6b, bei 690 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert |
43 ... 129 kvar |
| Leerschalthäufigkeit, bei AC |
500 1/h |
| Schalthäufigkeit bei AC-6b, bei 230 V maximal |
100 1/h |
| Schalthäufigkeit bei AC-6b, bei 240 V maximal |
100 1/h |
| Schalthäufigkeit bei AC-6b, bei 400 V maximal |
100 1/h |
| Schalthäufigkeit bei AC-6b, bei 480 V maximal |
50 1/h |
| Schalthäufigkeit bei AC-6b, bei 500 V maximal |
45 1/h |
| Schalthäufigkeit bei AC-6b, bei 600 V maximal |
32 1/h |
| Schalthäufigkeit bei AC-6b, bei 690 V maximal |
25 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart |
AC |
| Spannungsart der Steuerspeisespannung |
AC |
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
24 V
|
| Steuerspeisespannungsfrequenz, 1 Bemessungswert |
50 Hz
|
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 50 Hz |
0,8 ... 1,1 |
| Anzugsscheinleistung der Magnetspule bei AC |
190 V·A |
| Leistungsfaktor induktiv bei Anzugsleistung der Spule |
0,72 |
| Haltescheinleistung der Magnetspule bei AC |
16 V·A |
| Leistungsfaktor induktiv bei Halteleistung der Spule |
0,37 |
| Schließverzug, bei AC |
10 ... 80 ms |
| Öffnungsverzug, bei AC |
10 ... 18 ms |
| Lichtbogendauer |
10 ... 20 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
2 |
| Anzahl der Öffner für Hilfskontakte, anbaubar |
1 |
| Anzahl der Öffner für Hilfskontakte, unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte, anbaubar |
1 |
| Anzahl der Schließer für Hilfskontakte, unverzögert schaltend |
0 |
| Betriebsstrom der Hilfskontakte bei AC-12 maximal |
10 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 230 V |
6 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 400 V |
3 A
|
| Betriebsstrom der Hilfskontakte bei AC-15, bei 690 V |
0 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 24 V |
6 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 60 V |
2 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 110 V |
1 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 125 V |
0,9 A
|
| Betriebsstrom der Hilfskontakte bei DC-13, bei 220 V |
0,3 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
0,00000001 |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Kondensatorschütz |
| Produkttyp-Bezeichnung |
3RT26 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022 |
| Höhe |
114 mm
|
| Breite |
65 mm
|
| Tiefe |
130 mm
|
| einzuhaltender Abstand, bei Reihenmontage seitwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen seitwärts |
10 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, der Magnetspule |
Schraubanschluss |
| Art der anschließbaren Leiterquerschnitte für Hauptkontakte, eindrähtig |
2x (1 ... 16 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hauptkontakte, mehrdrähtig |
2x (10 ... 35 mm²), 1x (10 ... 50 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hauptkontakte, eindrähtig oder mehrdrähtig |
2x (1 ... 35 mm²), 1x (1 ... 50 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
2x (1 ... 25 mm²), 1x (1 ... 35 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| Art der anschließbaren Mindestquerschnitte für Hauptkontakte bei AC-6b, bei 40 °C |
1x 50 mm² |
| Art der anschließbaren Mindestquerschnitte für Hauptkontakte bei AC-6b, bei 60 °C |
2x 35 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
18 ... 0 |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises bei Zuordnungsart 1 erforderlich |
gG: 200 A (690 V, 50 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (690 V, 1 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1 |
Nein |
| Produktfunktion, Zwangsführung gemäß IEC 60947-5-1 |
Nein |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001079 |
| Produktfamilie |
Schütze SIRIUS 3RT26 für kapazitive Lasten (AC-6b), 3-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N_CNDU |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
122,5 x 82,00 x 142,00 mm |
| Nettogewicht |
1,062 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.05.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
