Produktbeschreibung
Das ET 200SP IM 155-6 PN R1 ist ein zweipoliges PROFINET Interface-Modul für dezentrale Feldgeräte-Steuerung in der Automatisierungstechnik. Die Typbezeichnung 6ES7155-6AU00-0HM0 kennzeichnet die SIMATIC-Kommunikationsschnittstelle mit PROFINET-Anbindung und R1-Redundanzfunktion. Das Modul wird mit einer Versorgungsspannung von 24 V DC betrieben (zulässiger Bereich 19,2 bis 28,8 V DC) und verfügt über integrierten Verpolschutz sowie Kurzschluss-Schutz. Die Breite beträgt 50 mm, Höhe 138 mm, Tiefe 89 mm – optimale Hutschienen-Kompaktheit für eng bebaute Schaltschränke. Das Interface-Modul unterstützt bis zu 64 Peripheriemodule und ermöglicht Multi-Hot-Swapping mit einer Zykluszeit von 1 ms. Im laufenden Betrieb können Module gewechselt werden, ohne die Anlage zu unterbrechen – ein entscheidender Vorteil bei Wartung und Instandhaltung in Produktionsanlagen. Die Konfiguration erfolgt über STEP 7 TIA Portal ab Version V19 oder klassisch über GSD-Datei (GSDML V2.45). Umparametrierung und Umkonfigurierung sind im RUN-Betrieb möglich, was Systemflexibilität und Produktivität erhöht.
Anwendungsbereiche
Typische Einsatzfelder sind dezentrale ET 200SP Stationen in PROFINET-gestützten Maschinenbau- und Anlagensteuerungen, etwa in Verpackungsmaschinen, Montagelinen und Prüfsystemen. Auch in Hybrid-Automatisierungssystemen, wo zentrale SPS mit verteilten Feldgeräten über PROFINET kommuniziert, wird das Modul eingesetzt. Die PN-Security-Klasse 1 bietet Schutz gegen unbefugte Netzzugriffe in kritischen Steuernetzen.
Vorteile gegenüber Alternativen
Im Unterschied zu älteren ET 200S Varianten bietet das ET 200SP IM 155-6 PN R1 deutlich kompaktere Abmessungen, Multi-Hot-Swap-Fähigkeit und native PROFINET R1-Redundanzunterstützung, was ein schnelles Failover bei Netzausfällen ermöglicht. Firmware-Updates sind möglich (aktuell V6.1, ab Hardware-Funktionsstand FS03), sodass Sicherheits-Patches und neue Funktionen nachträglich eingespielt werden können. Das Modul erfüllt RoHS-Compliance (seit 24.11.2022) und unterliegt der REACH-Kandidatenliste mit Bleiverbindungen > 0,1 % (w/w).
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,2250 kg
|
| Artikelgewicht: |
0,2250 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,20 × 8,30 × 6,30 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001604 |
| Produktfamilie |
IM 155-6 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
40 Tag(e) |
| Verpackungsmaße (L x B x H) |
12,2 x 8,3 x 6,3 cm |
| Nettogewicht |
0,225 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 24.11.2022 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
IM 155-6 PN R1 |
| HW-Funktionsstand |
ab FS03 |
| Firmware-Version |
V6.1 |
| FW-Update möglich |
Ja |
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M4 |
| Modulwechsel im laufenden Betrieb (Hot-Swapping) |
Ja; Multi Hot-Swapping |
| taktsynchroner Betrieb |
Nein |
| IRT |
Nein |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V19 |
| STEP 7 projektierbar/integriert ab Version |
über GSD-Datei |
| PROFINET ab GSD-Version/GSD-Revision |
GSDML V2.45 |
Konfigurationssteuerung
CiR - Configuration in RUN
| Umparametrieren im RUN möglich |
Ja |
| Umkonfigurieren im RUN möglich |
Ja |
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
| Kurzschluss-Schutz |
Ja |
Netz- und Spannungsausfallüberbrückung
| Netz-/Spannungsausfallüberbrückungszeit |
10 ms
|
Eingangsstrom
| Stromaufnahme, max. |
700 mA
|
| Einschaltstrom, max. |
5 A
|
| I²t |
0,36 A²·s |
Verlustleistung
| Verlustleistung, typ. |
2,4 W
|
Adressraum je Modul
| Adressraum je Modul, max. |
288 byte; jeweils für Ein- und Ausgangsdaten |
Adressraum je Station
| Adressraum je Station, max. |
1 440 byte |
Baugruppenträger
| Anzahl der betreibbaren ET 200SP Module, max. |
64 |
| Anzahl der betreibbaren ET 200AL Module, max. |
0 |
Submodule
| Anzahl Submodule je Station, max. |
256 |
Schnittstellen
| Übertragungsverfahren |
100BASE-TX |
| Anzahl Schnittstellen PROFINET |
1; 2 Ports (Switch) |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja; mit BusAdapter |
| Anzahl der Ports |
2; mit BusAdapter |
| integrierter Switch |
Ja |
| BusAdapter (PROFINET) |
Ja; BA 2x RJ45, BA 2x M12, BA 2x FC, BA 2x SCRJ, BA SCRJ/RJ45, BA SCRJ/FC, BA 2x LC, BA LC/RJ45, BA LC/FC, BA 2x LC-LD, BA LC-LD/RJ45, BA LC-LD/M12 |
Protokolle
| PROFINET IO-Device |
Ja |
| Offene IE-Kommunikation |
Ja |
| Medienredundanz |
Ja; PROFINET MRP-Client |
| PROFINET IO |
Ja |
| PROFIsafe |
Ja |
| PROFIBUS |
Nein |
| EtherNet/IP |
Nein |
| Modbus TCP |
Nein |
Dienste
| — IRT |
Nein |
| — Dynamic frame packing (DFP) |
Nein |
| — PROFIenergy |
Nein |
| — Priorisierter Hochlauf |
Nein |
| — Shared Device |
Nein |
RJ 45 (Ethernet)
| Übertragungsverfahren |
PROFINET mit 100 Mbit/s vollduplex (100BASE-TX) |
| 100 Mbit/s |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Ja |
| H-Sync-Forwarding |
Ja |
Medienredundanz
Offene IE-Kommunikation
| TCP/IP |
Ja |
| SNMP |
Ja |
| LLDP |
Ja |
Alarme/Diagnosen/Statusinformationen
| Statusanzeige |
Ja |
| Alarme |
Ja |
| Diagnosefunktion |
Ja |
Diagnoseanzeige LED
| RUN-LED |
Ja; grüne LED |
| ERROR-LED |
Ja; rote LED |
| MAINT-LED |
Ja; gelbe LED |
| ACT-LED |
Ja; grüne LED |
| Überwachung der Versorgungsspannung (PWR-LED) |
Ja; grüne PWR-LED |
| Verbindungsanzeige LINK TX/RX |
Ja; 2x grüne Link LED auf BusAdapter |
Potenzialtrennung
| zwischen Rückwandbus und Elektronik |
Nein |
| zwischen PROFINET und allen anderen Stromkreisen |
Ja; AC 1 500 V (Typprüfung) |
| zwischen Versorgung und allen anderen Stromkreisen |
Ja |
Zulässige Potenzialdifferenz
| zwischen verschiedenen Stromkreisen |
Sicherheitskleinspannung SELV |
Isolation
| Isolation geprüft mit |
DC 707 V (Typprüfung) |
Normen, Zulassungen, Zertifikate
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
105 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
13,7 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
91,9 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,617 kg
|
Security
| PROFINET Security Class |
1 |
| Signiertes Firmware-Update |
Ja |
| Secure Boot |
Nein |
| Daten sicher entfernen |
Nein |
| Datenintegrität |
Ja |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-30 °C; ohne Betauung |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-30 °C; ohne Betauung |
| senkrechte Einbaulage, max. |
50 °C |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
2 000 m |
ET-Connection

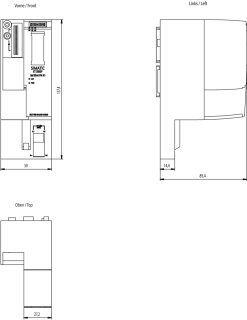

Maße
| Breite |
50 mm
|
| Höhe |
138 mm
|
| Tiefe |
89 mm
|
Gewichte
| Gewicht, ca. |
192 g; ohne BusAdapter |
