Produktbeschreibung

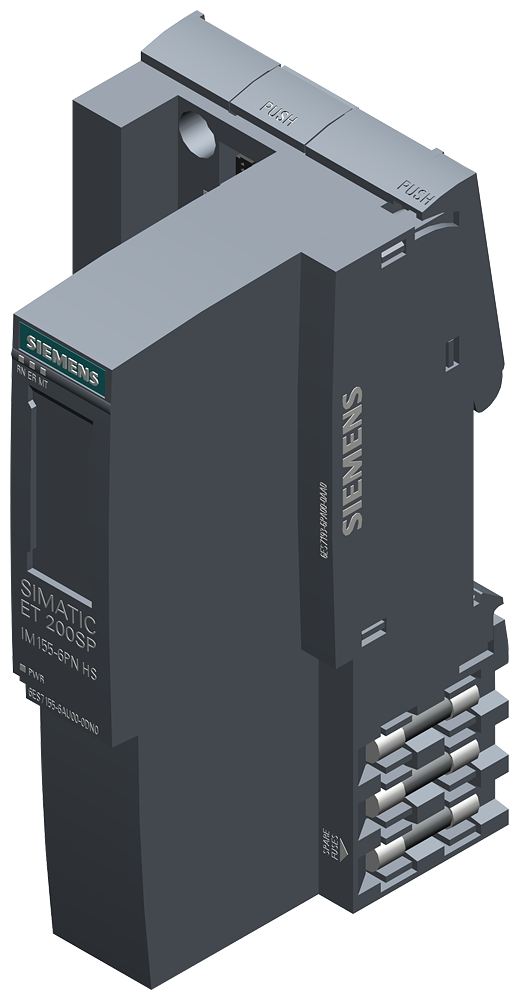

Das PROFINET Interface-Modul IM155-6PN HS ist die zentrale Kommunikationsschnittstelle der dezentralen Peripheriestation ET 200SP von Siemens. Das Modul verbindet bis zu 30 Peripheriemodule über PROFINET mit der Steuerung und ermöglicht taktsynchrone Datenübertragung mit IRT-Unterstützung sowie die Echtzeit-Kommunikation in kritischen Anwendungen. Die Versorgungsspannung beträgt 24 V DC im zulässigen Bereich von 19,2 bis 28,8 V DC. Das Modul unterstützt Multi Hot-Swapping, sodass Peripheriemodule auch während des laufenden Betriebs ausgetauscht werden können, ohne die Kommunikation zu unterbrechen. Die Taktsynchronisation ermöglicht eine Zykluszeit von 0,125 ms und garantiert deterministische Datenübertragung in schnellen Prozessautomatisierungen.
Anwendungsbereiche
Typische Anwendungen sind die dezentrale Steuerung von Verpackungsmaschinen, Förderanlagen und Montageautomaten, wo hohe Echtzeit-Anforderungen und häufige Modulwechsel notwendig sind. Eine weitere Anwendung liegt in der Schaltschrankfreien Automatisierung, bei der Peripherie räumlich verteilt an Maschinen montiert wird und zentral über ET 200SP gesteuert wird. Das Modul ist mit STEP 7 TIA Portal ab Version V14 projektierbar und folgt dem PROFINET-Standard GSDML V2.45. Abmessungen: 50 mm Breite, 117 mm Höhe, 74 mm Tiefe.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1970 kg
|
| Artikelgewicht: |
0,1970 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,80 × 10,30 × 6,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001604 |
| Produktfamilie |
IM 155-6 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
12,8 x 10,3 x 6,5 cm |
| Nettogewicht |
0,195 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 06.10.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
IM 155-6 PN HS |
| HW-Funktionsstand |
ab FS02 |
| Firmware-Version |
V4.0 |
| FW-Update möglich |
Ja |
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| Modulwechsel im laufenden Betrieb (Hot-Swapping) |
Ja; Multi Hot-Swapping |
| taktsynchroner Betrieb |
Ja |
| IRT |
Ja |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V14 |
| STEP 7 projektierbar/integriert ab Version |
V5.5 SP4 |
| PROFINET ab GSD-Version/GSD-Revision |
GSDML V2.45 |
Konfigurationssteuerung
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
| Kurzschluss-Schutz |
Ja |
Netz- und Spannungsausfallüberbrückung
| Netz-/Spannungsausfallüberbrückungszeit |
5 ms
|
Eingangsstrom
| Stromaufnahme, max. |
500 mA
|
| Einschaltstrom, max. |
4,5 A
|
| I²t |
0,09 A²·s |
Verlustleistung
| Verlustleistung, typ. |
1,7 W
|
Adressraum je Modul
| Adressraum je Modul, max. |
32 byte; jeweils für Ein- und Ausgangsdaten |
Adressraum je Station
| Adressraum je Station, max. |
968 byte |
Baugruppenträger
| Anzahl der betreibbaren ET 200SP Module, max. |
30 |
| Anzahl der betreibbaren ET 200AL Module, max. |
0 |
Submodule
| Anzahl Submodule je Station, max. |
125 |
Schnittstellen
| Übertragungsverfahren |
100BASE-TX |
| Anzahl Schnittstellen PROFINET |
1; 2 Ports (Switch) |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja; mit BusAdapter |
| Anzahl der Ports |
2; mit BusAdapter |
| integrierter Switch |
Ja |
| BusAdapter (PROFINET) |
Ja; BA 2x RJ45, BA 2x FC, BA 2x SCRJ, BA SCRJ/RJ45, BA SCRJ/FC, BA 2x LC, BA LC/RJ45, BA LC/FC |
Protokolle
| PROFINET IO-Device |
Ja |
| Offene IE-Kommunikation |
Ja |
| Medienredundanz |
Ja; PROFINET MRP-Client / MRPD-Client |
| PROFINET IO |
Ja |
| PROFIsafe |
Ja |
| PROFIBUS |
Nein |
| EtherNet/IP |
Nein |
| Modbus TCP |
Nein |
Dienste
| — IRT |
Ja; 125 µs bis 4 ms im 125 µs Raster |
| — Dynamic frame packing (DFP) |
Nein |
| — PROFIenergy |
Ja |
| — Priorisierter Hochlauf |
Ja |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
4 |
RJ 45 (Ethernet)
| Übertragungsverfahren |
PROFINET mit 100 Mbit/s vollduplex (100BASE-TX) |
| 100 Mbit/s |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
| H-Sync-Forwarding |
Ja |
Medienredundanz
Offene IE-Kommunikation
| TCP/IP |
Ja |
| SNMP |
Ja |
| LLDP |
Ja |
Taktsynchronität
| Äquidistanz |
Ja |
| kleinster Takt |
125 µs |
| größter Takt |
4 ms
|
| Buszykluszeit (TDP), min. |
125 µs |
| Jitter, max. |
0,25 µs |
Alarme/Diagnosen/Statusinformationen
| Statusanzeige |
Ja |
| Alarme |
Ja |
| Diagnosefunktion |
Ja |
Diagnoseanzeige LED
| RUN-LED |
Ja; grüne LED |
| ERROR-LED |
Ja; rote LED |
| MAINT-LED |
Ja; gelbe LED |
| Überwachung der Versorgungsspannung (PWR-LED) |
Ja; grüne PWR-LED |
| Verbindungsanzeige LINK TX/RX |
Ja; 2x grüne Link LED auf BusAdapter |
Potenzialtrennung
| zwischen Rückwandbus und Elektronik |
Nein |
| zwischen PROFINET und allen anderen Stromkreisen |
Ja; AC 1 500 V (Typprüfung) |
| zwischen Versorgung und allen anderen Stromkreisen |
Nein |
Zulässige Potenzialdifferenz
| zwischen verschiedenen Stromkreisen |
Sicherheitskleinspannung SELV |
Isolation
| Isolation geprüft mit |
DC 707 V (Typprüfung) |
Normen, Zulassungen, Zertifikate
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
105 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
13,7 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
91,9 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,617 kg
|
Security
| PROFINET Security Class |
1 |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-25 °C; ohne Betauung |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-25 °C; ohne Betauung |
| senkrechte Einbaulage, max. |
50 °C |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Absolute Luftfeuchte
| Taupunkt, min. |
-60 °C; geeignet für Trockenraumanwendungen |
ET-Connection
Maße
| Breite |
50 mm
|
| Höhe |
117 mm
|
| Tiefe |
74 mm
|
Gewichte
| Gewicht, ca. |
147 g; ohne BusAdapter |
