Produktbeschreibung

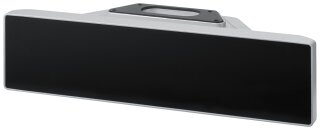

Die Extension Unit 15" hardwired 6AV7674-1LA41-0AA0 ist eine Erweiterungseinheit zur Montage an rundum IP65-geschützten 16:9-HMI- und IPC-Geräten im unteren Bereich. Das Gerät verfügt über acht Einbauplätze für flexible Bestückung mit Bedienelementen und ermöglicht die hartverdrahtete Anbindung ohne vorgegebene Bestückung. Die Versorgungsspannung beträgt 24 V DC in einem zulässigen Bereich von 19,2 bis 28,8 V, die Stromaufnahme liegt typischerweise bei 10 mA ohne Last mit einer aufgenommenen Wirkleistung von 0,1 W. Die Abmessungen betragen 396 mm Breite, 99 mm Höhe und 100,65 mm Dicke bei einem Nettogewicht von 2,392 kg. Die Anschlüsse erfolgen über einen 12-poligen Stecker für das LED-Modul, einen 16-poligen Stecker für die Bedienelementkontakte und einen 8-poligen Stecker für sicherheitsgerichtete Kontakte wie Not-Halt.
Anwendungsbereiche
Typische Anwendungen sind die Erweiterung von Bedienoberflächen in Verpackungsmaschinen, Prüfanlagen und Förderanlagen mit dezentralen Steuerschnittstellen sowie die flexible Ergänzung von Maschinenschaltschränken mit zusätzlichen Tastfeldern.
Vorteile gegenüber Alternativen
Im Unterschied zu integrierten Bedienfeldern ermöglicht die modulare Extension Unit die nachträgliche Anpassung von Bedienelementen ohne Neukonzeption des Hauptgeräts. Die Verschraubung an das HMI/IPC-Gerät gewährleistet eine stabile Befestigung in rauen Produktionsumgebungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,3920 kg
|
| Artikelgewicht: |
2,3920 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
43,30 × 11,60 × 11,60 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002584 |
| Produktfamilie |
Extension Units und Bedienelemente |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99H |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
43,3 x 11,6 x 11,6 cm |
| Nettogewicht |
2,392 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.12.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
Extension Unit 15" Hardwired |
Anschlussart
| Anschlussart des LED-Moduls |
12-poliger Stecker |
| Anschlussart der Kontakte der Bedienelemente |
16-poliger Stecker |
| Anschlussart der sicherheitsgerichteten Kontakte (Not-Halt) |
8-poliger Stecker |
Aufbauart/Montage
| Montage |
für Montage an ein 16:9 HMI / IPC PRO Gerät (unterer Bereich) |
| Befestigungsart |
Verschraubung |
| Rack-Montage |
Nein |
| Fronteinbau |
Nein |
| Anzahl der Einbauplätze für Befehls- und Meldegeräte |
8 |
Versorgungsspannung
| Spannungsart der Versorgungsspannung |
DC |
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
10 mA; ohne Last |
Leistung
| aufgenommene Wirkleistung, typ. |
0,1 W
|
| abgegebene Wirkleistung |
5 W
|
Schutzart und Schutzklasse
| IP (rundum) |
IP65 |
| Enclosure Type 4 frontseitig |
Ja |
Normen, Zulassungen, Zertifikate
| CE-Kennzeichen |
Ja |
| UL-Zulassung |
Ja |
| cULus |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| KC-Zulassung |
Ja |
| geeignet für Sicherheitsfunktionen |
Ja; z. B. Montage von Not-Aus |
Umgebungstemperatur im Betrieb
Umgebungstemperatur bei Lagerung/Transport
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
2 000 m |
Relative Luftfeuchte
| Betrieb, max. |
90 %; keine Betauung |
Leitungen
Mechanik/Material
Maße
| Breite |
396 mm
|
| Höhe |
99 mm
|
| Dicke |
100,65 mm
|
Gewichte
| Gewicht (ohne Verpackung) |
2,5 kg
|
Lieferumfang
| Liefermenge in Stück |
1 |
| enthaltene Komponenten |
alle notwendigen Stecker für die Kundenschnittstellen |
