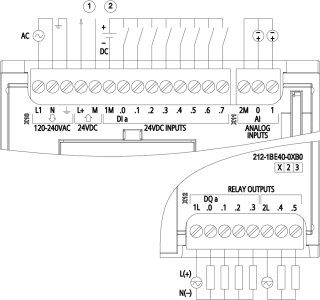

Produktbeschreibung
Die CPU 1212C ist eine kompakte Steuereinheit der SIMATIC S7-1200 Familie und dient der Automatisierung von Schaltschränken und dezentralen Steueraufgaben. Sie bietet 8 Digitaleingänge für 24 V DC Signale, 6 Relaisausgänge zu je 2 A Schaltleistung sowie 2 Analogeingänge im Bereich 0–10 V DC. Die Stromversorgung erfolgt flexibel über AC 120 V oder AC 230 V im zulässigen Bereich von 85–264 V AC bei 47–63 Hz Netzfrequenz. Der Nennstrom liegt bei 80 mA (AC 120 V) beziehungsweise 40 mA (AC 240 V), maximal 240 mA bzw. 120 mA. Die CPU verfügt über Programm- und Datenspeicher von 100 KB und wird mit STEP 7 V20 programmiert.
Anwendungsbereiche
Typische Einsatzfelder sind die Steuerung von Verpackungsmaschinen, die Prozessautomation in kleineren Anlagen sowie die Ansteuerung von Feldgeräten über Relaisausgänge. Die kompakte Baugröße von 90 mm Breite, 100 mm Höhe und 75 mm Tiefe ermöglicht flexible Schaltschrankintegration.
Vorteile gegenüber Alternativen
Im Unterschied zu modularen Steuerungsplattformen bietet die CPU 1212C als Kompaktgerät vorkonfigurierte Eingänge und Ausgänge, wodurch zusätzliche Signalmodul-Beschaffungen entfallen. RoHS-konform und mit Umweltproduktdeklaration (ISO 14021 Typ II) zertifiziert, eignet sich die CPU 1212C besonders für Anwendungen mit strikten Umweltvorgaben.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3740 kg
|
| Artikelgewicht: |
0,3740 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,70 × 10,30 × 8,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000236 |
| Produktfamilie |
CPU 1212C |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
30 Tag(e) |
| Verpackungsmaße (L x B x H) |
10,7 x 10,3 x 8,5 cm |
| Nettogewicht |
0,374 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 12.12.2013 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
CPU 1212C AC/DC/Relais |
| Firmware-Version |
V4.7 |
Engineering mit
| Programmierpaket |
ab STEP 7 V20 |
Versorgungsspannung
| AC 120 V |
Ja |
| AC 230 V |
Ja |
| zulässiger Bereich, untere Grenze (AC) |
85 V
|
| zulässiger Bereich, obere Grenze (AC) |
264 V
|
Netzfrequenz
| zulässiger Bereich, untere Grenze |
47 Hz
|
| zulässiger Bereich, obere Grenze |
63 Hz
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
80 mA bei AC 120 V; 40 mA bei AC 240 V |
| Stromaufnahme, max. |
240 mA bei AC 120 V; 120 mA bei AC 240 V |
| Einschaltstrom, max. |
20 A; bei 264 V |
| I²t |
0,8 A²·s |
Ausgangsstrom
| für Rückwandbus (DC 5 V), max. |
1 000 mA; max. DC 5 V für SM und CM |
24 V-Geberversorgung
Verlustleistung
| Verlustleistung, typ. |
11 W
|
Arbeitsspeicher
Ladespeicher
| integriert |
2 Mbyte |
| steckbar (SIMATIC Memory Card), max. |
mit SIMATIC Memory Card |
Pufferung
| vorhanden |
Ja |
| wartungsfrei |
Ja |
| ohne Batterie |
Ja |
CPU-Bearbeitungszeiten
| für Bitoperationen, typ. |
0,08 µs; / instruction |
| für Wortoperationen, typ. |
1,7 µs; / instruction |
| für Gleitpunktarithmetik, typ. |
2,3 µs; / instruction |
CPU-Bausteine
| Anzahl Bausteine (gesamt) |
DBs, FCs, FBs, Zähler und Timer. Die maximale Anzahl adressierbarer Bausteine reicht von 1 bis 65535. Es besteht keine Einschränkung, Nutzung des gesamten Arbeitsspeichers |
OB
| Anzahl, max. |
Begrenzung nur durch Arbeitsspeicher für Code |
Datenbereiche und deren Remanenz
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
14 kbyte |
Merker
| Größe, max. |
4 kbyte; Größe des Merkerbereichs |
Lokaldaten
| je Prioritätsklasse, max. |
16 kbyte; Prioritätsklasse 1 (Programmzyklus): 16 kbyte, Prioritätsklasse 2 bis 26: 6 kbyte |
Prozessabbild
| Eingänge, einstellbar |
1 kbyte |
| Ausgänge, einstellbar |
1 kbyte |
Hardware-Ausbau
| Anzahl Baugruppen je System, max. |
3 Communication Module, 1 Signal Board, 2 Signal Module |
| Anzahl Erweiterungsboards (SB, CB, BB) |
1 |
| Anzahl Signalmodule (SM) |
2 |
| Anzahl Kommunikationsmodule (CM) |
3 |
Uhr
| Hardware-Uhr (Echtzeituhr) |
Ja |
| Pufferungsdauer |
480 h; typisch |
| Abweichung pro Tag, max. |
±60 s/Monat bei 25 °C |
Digitaleingaben
| Anzahl der Eingänge |
8; integriert |
| davon für technologische Funktionen nutzbare Eingänge |
6; HSC (High Speed Counting) |
| M/P-lesend |
Ja |
alle Einbaulagen
Eingangsspannung
| Nennwert (DC) |
24 V
|
| für Signal "0" |
DC 5 V bei 1 mA |
| für Signal "1" |
DC 15 V bei 2,5 mA |
für Standardeingänge
| — parametrierbar |
0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ?s; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms |
| — bei "0" nach "1", min. |
0,2 ms
|
| — bei "0" nach "1", max. |
12,8 ms
|
für Alarmeingänge
für Technologische Funktionen
| — parametrierbar |
Einphasig: 3 @ 100 kHz & 3 @ 30 kHz, Differenziell: 3 @ 80 kHz & 3 @ 30 kHz |
Leitungslänge
| geschirmt, max. |
500 m; 50 m für technologische Funktionen |
| ungeschirmt, max. |
300 m; für technologische Funktionen: Nein |
Digitalausgaben
| Anzahl der Ausgänge |
6; Relais |
Schaltvermögen der Ausgänge
| bei ohmscher Last, max. |
2 A
|
| bei Lampenlast, max. |
30 W bei DC, 200 W bei AC |
Ausgangsverzögerung bei ohmscher Last
| "0" nach "1", max. |
10 ms; max. |
| "1" nach "0", max. |
10 ms; max. |
Relaisausgänge
| Anzahl Relaisausgänge |
6 |
| Anzahl Schaltspiele, max. |
mechanisch 10 Mio., bei Lastnennspannung 100 000 |
Analogeingaben
Eingangsbereiche
Eingangsbereiche (Nennwerte), Spannungen
| 0 bis +10 V |
Ja |
| — Eingangswiderstand (0 bis 10 V) |
>=100 KOhm |
Analogausgaben
Integrations- und Wandlungszeit/Auflösung pro Kanal
| Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. |
10 bit |
| Integrationszeit parametrierbar |
Ja |
| Wandlungszeit (pro Kanal) |
625 µs |
Anschließbare Geber
Schnittstellen
| Anzahl Schnittstellen PROFINET |
1 |
1. Schnittstelle
| Schnittstellentyp |
PROFINET |
| potenzialgetrennt |
Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja |
| Anzahl der Ports |
1 |
| integrierter Switch |
Nein |
Protokolle
| PROFINET IO-Controller |
Ja |
| PROFINET IO-Device |
Ja |
| SIMATIC-Kommunikation |
Ja |
| Offene IE-Kommunikation |
Ja; optional auch verschlüsselt möglich |
| Webserver |
Ja |
| Medienredundanz |
Nein |
| PROFINET IO |
Ja |
| PROFIsafe |
Nein |
| PROFIBUS |
Ja; CM 1243-5 (Master) oder CM 1242-5 (Slave) erforderlich |
| OPC UA |
Ja; OPC UA Server |
| AS-Interface |
Ja; CM 1243-2 notwendig |
PROFINET IO-Controller
| Übertragungsgeschwindigkeit, max. |
100 Mbit/s |
Dienste
| — PG/OP-Kommunikation |
Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| — Taktsynchronität |
Nein |
| — IRT |
Nein |
| — PROFIenergy |
Nein |
| — Priorisierter Hochlauf |
Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. |
16 |
| — Anzahl anschließbarer IO-Device, max. |
16 |
| — Anzahl anschließbarer IO-Device für RT, max. |
16 |
| — davon in Linie, max. |
16 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. |
8 |
| — Aktualisierungszeit |
Der Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und der projektierten Nutzdaten. |
| — Dynamic frame packing (DFP) |
Nein |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
2 |
| — Asset-Management-Record |
Ja |
Protokolle (Ethernet)
| TCP/IP |
Ja |
| DHCP |
Nein |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
Medienredundanz
| — MRP |
Nein |
| — MRP-Interconnection, unterstützt |
Nein |
| — MRPD |
Nein |
SIMATIC-Kommunikation
Offene IE-Kommunikation
| TCP/IP |
Ja |
| — Datenlänge, max. |
8 kbyte |
| ISO-on-TCP (RFC1006) |
Ja |
| UDP |
Ja |
Webserver
| unterstützt |
Ja |
| anwenderdefinierte Webseiten |
Ja |
OPC UA
| Runtime-Lizenz erforderlich |
Ja; Lizenz "Basic" erforderlich |
| OPC UA Server |
Ja; Data Access (Read, Write, Subscribe), Method Call, Runtime-Lizenz erforderlich |
| — Applikations-Authentifizierung |
verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Benutzer-Authentifizierung |
"Anonym" oder mittels Benutzername & Passwort |
| — Anzahl Sessions, max. |
10 |
| — Anzahl Subscriptions je Session, max. |
5 |
| — Abtastintervall, min. |
100 ms
|
| — Sendeintervall, min. |
200 ms
|
| — Anzahl Server-Methoden, max. |
20 |
| — Anzahl überwachter Elemente (monitored items), empfohlen max. |
1 000 |
| — Anzahl der Server-Schnittstellen, max. |
2 |
| — Anzahl Knoten bei benutzerdefinierten Server-Schnittstellen, max. |
2 000 |
Weitere Protokolle
S7-Kommunikation
| unterstützt |
Ja |
| als Server |
Ja |
| als Client |
Ja |
| Nutzdaten pro Auftrag, max. |
siehe Online-Hilfe (S7 communication, User data size) |
Anzahl Verbindungen
| gesamt |
PG-Verbindungen: 4 reserviert / 4 max.; HMI-Verbindungen: 12 reserviert / 18 max.; S7-Verbindungen: 8 reserviert / 14 max.; Open User-Verbindungen: 8 reserviert / 14 max.; Web-Verbindungen: 2 reserviert / 30 max.; OPC UA-Verbindungen: 0 reserviert / 10 max.; maximale Anzahl Verbindungen: 34 reserviert / 68 max. |
Status/Steuern
| Status/Steuern Variable |
Ja |
| Variablen |
Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge, Zeiten, Zähler |
Forcen
Diagnosepuffer
Traces
| Anzahl projektierbarer Traces |
2 |
| Speichergröße je Trace, max. |
512 kbyte |
Diagnoseanzeige LED
| RUN/STOP-LED |
Ja |
| ERROR-LED |
Ja |
| MAINT-LED |
Ja |
Integrierte Funktionen
| Anzahl Zähler |
6 |
| Zählfrequenz, max. |
100 kHz
|
| Frequenzmessung |
Ja |
| gesteuertes Positionieren |
Ja |
| Anzahl lagegeregelte Positionierachsen, max. |
8 |
| Anzahl Positionierachsen über Puls-Richtungs-Schnittstelle |
bis zu 4 mit SB 1222 |
| PID-Regler |
Ja |
| Anzahl Alarmeingänge |
4 |
Potenzialtrennung Digitaleingaben
| Potenzialtrennung Digitaleingaben |
AC 500 V für 1 Minute |
| zwischen den Kanälen, in Gruppen zu |
1 |
Potenzialtrennung Digitalausgaben
| Potenzialtrennung Digitalausgaben |
Relais |
| zwischen den Kanälen |
Nein |
| zwischen den Kanälen, in Gruppen zu |
2 |
Störfestigkeit gegen Entladen statischer Elektrizität
| Störfestigkeit gegen Entladen statischer Elektrizität nach IEC 61000-4-2 |
Ja |
| — Prüfspannung bei Luftentladung |
8 kV
|
| — Prüfspannung bei Kontaktentladung |
6 kV
|
Störfestigkeit gegen leitungsgebundene Störgrößen
| Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-4 |
Ja |
| Störfestigkeit auf Signalleitungen nach IEC 61000-4-4 |
Ja |
Störfestigkeit gegen Stoßspannungen (Surge)
| Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-5 |
Ja |
Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder
| Störfestigkeit gegen Hochfrequenzeinstrahlung nach IEC 61000-4-6 |
Ja |
Emission von Funkstörungen nach EN 55 011
| Grenzwertklasse A, für den Einsatz im Industriebereich |
Ja; Gruppe 1 |
| Grenzwertklasse B, für den Einsatz in Wohngebieten |
Ja; wenn durch geeignete Maßnahmen gewährleistet wird, dass die Grenzwerte für Klasse B nach EN 55011 eingehalten werden |
Schutzart und Schutzklasse
Normen, Zulassungen, Zertifikate
| Siemens Ökoprofil (SEP) |
Siemens EcoTech |
| CE-Kennzeichen |
Ja |
| UL-Zulassung |
Ja |
| cULus |
Ja |
| FM-Zulassung |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| KC-Zulassung |
Ja |
| Schiffbau-Zulassung |
Ja |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja; Typ II nach ISO 14021 |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
76,4 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
13,8 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
63,4 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,89 kg
|
Freier Fall
| Fallhöhe, max. |
0,3 m; fünfmal, in Versandverpackung |
Umgebungstemperatur im Betrieb
| min. |
-20 °C |
| max. |
60 °C; Anzahl gleichzeitig eingeschalteter Ein- bzw. Ausgänge: 4 bzw. 3 (keine benachbarten Punkte) bei 60 °C horizontal oder 50 °C vertikal; 8 bzw. 6 bei 55 °C horizontal oder 45 °C vertikal |
| waagerechte Einbaulage, min. |
-20 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-20 °C |
| senkrechte Einbaulage, max. |
50 °C |
Umgebungstemperatur bei Lagerung/Transport
Luftdruck nach IEC 60068-2-13
| Betrieb, min. |
795 hPa |
| Betrieb, max. |
1 080 hPa |
| Lagerung/Transport, min. |
660 hPa |
| Lagerung/Transport, max. |
1 080 hPa |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe, min. |
-1 000 m |
| Aufstellungshöhe, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Relative Luftfeuchte
| Betrieb, max. |
95 %; keine Betauung |
Schwingungen
| Schwingfestigkeit während Betrieb gemäß IEC 60068-2-6 |
2 g (m/s²) Wandmontage, 1 g (m/s²) DIN Hutschiene |
| Betrieb, geprüft nach IEC 60068-2-6 |
Ja |
Schockprüfung
| geprüft nach IEC 60068-2-27 |
Ja; IEC 68, Teil 2-27; Halbsinus: Stärke des Stoßes 15 g (Scheitelwert), Dauer 11 ms |
Schadstoff-Konzentrationen
| SO2 bei RH < 60% ohne Kondensation |
S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % kondensationsfrei |
Programmiersprache
| — KOP |
Ja |
| — FUP |
Ja |
| — SCL |
Ja |
Know-how-Schutz
| Anwenderprogrammschutz/Passwortschutz |
Ja |
| Kopierschutz |
Ja |
| Bausteinschutz |
Ja |
Zugriffschutz
| Schutz der vertraulichen Konfigurationsdaten |
Ja |
| Schutzstufe: Schreibschutz |
Ja |
| Schutzstufe: Schreib-/Leseschutz |
Ja |
| Schutzstufe: Complete Protection |
Ja |
| Benutzerverwaltung |
Ja; geräteweit |
| Anzahl Benutzer |
42 |
| Anzahl Gruppen |
14 |
| Anzahl Rollen |
20 |
Zykluszeitüberwachung
Maße
| Breite |
90 mm
|
| Höhe |
100 mm
|
| Tiefe |
75 mm
|
Gewichte
Es gibt noch keine Bewertungen.
