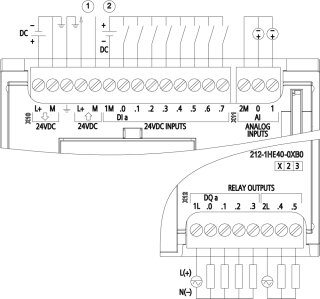

Produktbeschreibung
Die CPU 1212C ist eine Kompakt-Steuereinheit der SIMATIC-S7-1200-Familie von Siemens für dezentrale Automatisierungsaufgaben mit geringem bis mittlerem Funktionsumfang. Sie bietet 8 Digitaleingänge für 24 V DC Sensorsignale, 6 Relaisausgänge mit je 2 A Schaltleistung und 2 Analogeingänge für 0–10 V Signale. Die Versorgungsspannung beträgt 24 V DC im zulässigen Bereich 20,4–28,8 V mit Verpolschutz. Die Stromaufnahme liegt im Normalbetrieb bei 400 mA, mit allen Erweiterungsbaugruppen maximal 1200 mA. Der Speicher für Anwenderprogramm und Datenspeicherbereich umfasst 100 KB. Die Programmierung erfolgt ab STEP 7 V20, Die Gehäuse-Abmessungen liegen bei 90 mm Breite, 100 mm Höhe und 75 mm Tiefe und ermöglichen kompakte Schaltschrank-Integration.
Anwendungsbereiche
Typische Einsatzfelder sind die dezentrale Steuerung von Füll- und Abfüllmaschinen, Materialhandling-Anlagen sowie einfache Verpackungsmaschinen, wo lokale Sensor-Aktor-Logik direkt am Prozess erforderlich ist.
Vorteile gegenüber Alternativen
Im Vergleich zu größeren S7-1200-CPUs mit erweiterbarem I/O bietet die CPU 1212C mit ihrer festintegrierten Ein-/Ausgangskonfiguration eine schnellere Inbetriebnahme für standardisierte Aufgaben ohne zusätzliche Modulationskosten. Die RoHS-Richtlinie ist seit 12.12.2013 eingehalten, und für Elektroschrott gelten die Rücknahmepflichten der EU-Richtlinie 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3110 kg
|
| Artikelgewicht: |
0,3110 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,70 × 10,10 × 8,50 cm |
Technische Daten
Kommerziell - Produktbezogen
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
10,7 x 10,1 x 8,5 cm |
| Nettogewicht |
0,311 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 12.12.2013 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
CPU 1212C DC/DC/Relais |
| Firmware-Version |
V4.7 |
Engineering mit
| Programmierpaket |
ab STEP 7 V20 |
Versorgungsspannung
| DC 24 V |
Ja |
| zulässiger Bereich, untere Grenze (DC) |
20,4 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
Lastspannung L+
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
20,4 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
400 mA; nur CPU |
| Stromaufnahme, max. |
1 200 mA; CPU mit allen Erweiterungsbaugruppen |
| Einschaltstrom, max. |
12 A; bei 28,8 V |
| I²t |
0,8 A²·s |
Ausgangsstrom
| für Rückwandbus (DC 5 V), max. |
1 000 mA; max. DC 5 V für SM und CM |
24 V-Geberversorgung
| 24 V |
L+ minus 4 V DC min. |
Verlustleistung
| Verlustleistung, typ. |
9 W
|
Arbeitsspeicher
Ladespeicher
| integriert |
2 Mbyte |
| steckbar (SIMATIC Memory Card), max. |
mit SIMATIC Memory Card |
Pufferung
| vorhanden |
Ja |
| wartungsfrei |
Ja |
| ohne Batterie |
Ja |
CPU-Bearbeitungszeiten
| für Bitoperationen, typ. |
0,08 µs; / instruction |
| für Wortoperationen, typ. |
1,7 µs; / instruction |
| für Gleitpunktarithmetik, typ. |
2,3 µs; / instruction |
CPU-Bausteine
| Anzahl Bausteine (gesamt) |
DBs, FCs, FBs, Zähler und Timer. Die maximale Anzahl adressierbarer Bausteine reicht von 1 bis 65535. Es besteht keine Einschränkung, Nutzung des gesamten Arbeitsspeichers |
OB
| Anzahl, max. |
Begrenzung nur durch Arbeitsspeicher für Code |
Datenbereiche und deren Remanenz
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
14 kbyte |
Merker
| Größe, max. |
4 kbyte; Größe des Merkerbereichs |
Lokaldaten
| je Prioritätsklasse, max. |
16 kbyte; Prioritätsklasse 1 (Programmzyklus): 16 kbyte, Prioritätsklasse 2 bis 26: 6 kbyte |
Prozessabbild
| Eingänge, einstellbar |
1 kbyte |
| Ausgänge, einstellbar |
1 kbyte |
Hardware-Ausbau
| Anzahl Baugruppen je System, max. |
3 Communication Module, 1 Signal Board, 2 Signal Module |
| Anzahl Erweiterungsboards (SB, CB, BB) |
1 |
| Anzahl Signalmodule (SM) |
2 |
| Anzahl Kommunikationsmodule (CM) |
3 |
Uhr
| Hardware-Uhr (Echtzeituhr) |
Ja |
| Pufferungsdauer |
480 h; typisch |
| Abweichung pro Tag, max. |
±60 s/Monat bei 25 °C |
Digitaleingaben
| Anzahl der Eingänge |
8; integriert |
| davon für technologische Funktionen nutzbare Eingänge |
6; HSC (High Speed Counting) |
| M/P-lesend |
Ja |
alle Einbaulagen
Eingangsspannung
| Nennwert (DC) |
24 V
|
| für Signal "0" |
DC 5 V bei 1 mA |
| für Signal "1" |
DC 15 V bei 2,5 mA |
für Standardeingänge
| — parametrierbar |
0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ?s; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms |
| — bei "0" nach "1", min. |
0,2 ms
|
| — bei "0" nach "1", max. |
12,8 ms
|
für Alarmeingänge
für Technologische Funktionen
| — parametrierbar |
Einphasig: 3 @ 100 kHz & 3 @ 30 kHz, Differenziell: 3 @ 80 kHz & 3 @ 30 kHz |
Leitungslänge
| geschirmt, max. |
500 m; 50 m für technologische Funktionen |
| ungeschirmt, max. |
300 m; für technologische Funktionen: Nein |
Digitalausgaben
| Anzahl der Ausgänge |
6; Relais |
Schaltvermögen der Ausgänge
| bei ohmscher Last, max. |
2 A
|
| bei Lampenlast, max. |
30 W bei DC, 200 W bei AC |
Ausgangsverzögerung bei ohmscher Last
| "0" nach "1", max. |
10 ms; max. |
| "1" nach "0", max. |
10 ms; max. |
Relaisausgänge
| Anzahl Relaisausgänge |
6 |
| Anzahl Schaltspiele, max. |
mechanisch 10 Mio., bei Lastnennspannung 100 000 |
Analogeingaben
Eingangsbereiche
Eingangsbereiche (Nennwerte), Spannungen
| 0 bis +10 V |
Ja |
| — Eingangswiderstand (0 bis 10 V) |
>=100 KOhm |
Analogausgaben
Integrations- und Wandlungszeit/Auflösung pro Kanal
| Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. |
10 bit |
| Integrationszeit parametrierbar |
Ja |
| Wandlungszeit (pro Kanal) |
625 µs |
Anschließbare Geber
Schnittstellen
| Anzahl Schnittstellen PROFINET |
1 |
1. Schnittstelle
| Schnittstellentyp |
PROFINET |
| potenzialgetrennt |
Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja |
| Anzahl der Ports |
1 |
| integrierter Switch |
Nein |
Protokolle
| PROFINET IO-Controller |
Ja |
| PROFINET IO-Device |
Ja |
| SIMATIC-Kommunikation |
Ja |
| Offene IE-Kommunikation |
Ja; optional auch verschlüsselt möglich |
| Webserver |
Ja |
| Medienredundanz |
Nein |
| PROFINET IO |
Ja |
| PROFIsafe |
Nein |
| PROFIBUS |
Ja; CM 1243-5 (Master) oder CM 1242-5 (Slave) erforderlich |
| OPC UA |
Ja; OPC UA Server |
| AS-Interface |
Ja; CM 1243-2 notwendig |
PROFINET IO-Controller
| Übertragungsgeschwindigkeit, max. |
100 Mbit/s |
Dienste
| — PG/OP-Kommunikation |
Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| — Taktsynchronität |
Nein |
| — IRT |
Nein |
| — PROFIenergy |
Nein |
| — Priorisierter Hochlauf |
Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. |
16 |
| — Anzahl anschließbarer IO-Device, max. |
16 |
| — Anzahl anschließbarer IO-Device für RT, max. |
16 |
| — davon in Linie, max. |
16 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. |
8 |
| — Aktualisierungszeit |
Der Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und der projektierten Nutzdaten. |
| — Dynamic frame packing (DFP) |
Nein |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
2 |
| — Asset-Management-Record |
Ja |
Protokolle (Ethernet)
| TCP/IP |
Ja |
| DHCP |
Nein |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
Medienredundanz
| — MRP |
Nein |
| — MRP-Interconnection, unterstützt |
Nein |
| — MRPD |
Nein |
SIMATIC-Kommunikation
Offene IE-Kommunikation
| TCP/IP |
Ja |
| — Datenlänge, max. |
8 kbyte |
| ISO-on-TCP (RFC1006) |
Ja |
| UDP |
Ja |
Webserver
| unterstützt |
Ja |
| anwenderdefinierte Webseiten |
Ja |
OPC UA
| Runtime-Lizenz erforderlich |
Ja; Lizenz "Basic" erforderlich |
| OPC UA Server |
Ja; Data Access (Read, Write, Subscribe), Method Call, Runtime-Lizenz erforderlich |
| — Applikations-Authentifizierung |
verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Benutzer-Authentifizierung |
"Anonym" oder mittels Benutzername & Passwort |
| — Anzahl Sessions, max. |
10 |
| — Anzahl Subscriptions je Session, max. |
5 |
| — Abtastintervall, min. |
100 ms
|
| — Sendeintervall, min. |
200 ms
|
| — Anzahl Server-Methoden, max. |
20 |
| — Anzahl überwachter Elemente (monitored items), empfohlen max. |
1 000 |
| — Anzahl der Server-Schnittstellen, max. |
2 |
| — Anzahl Knoten bei benutzerdefinierten Server-Schnittstellen, max. |
2 000 |
Weitere Protokolle
S7-Kommunikation
| unterstützt |
Ja |
| als Server |
Ja |
| als Client |
Ja |
| Nutzdaten pro Auftrag, max. |
siehe Online-Hilfe (S7 communication, User data size) |
Anzahl Verbindungen
| gesamt |
PG-Verbindungen: 4 reserviert / 4 max.; HMI-Verbindungen: 12 reserviert / 18 max.; S7-Verbindungen: 8 reserviert / 14 max.; Open User-Verbindungen: 8 reserviert / 14 max.; Web-Verbindungen: 2 reserviert / 30 max.; OPC UA-Verbindungen: 0 reserviert / 10 max.; maximale Anzahl Verbindungen: 34 reserviert / 68 max. |
Status/Steuern
| Status/Steuern Variable |
Ja |
| Variablen |
Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge, Zeiten, Zähler |
Forcen
Diagnosepuffer
Traces
| Anzahl projektierbarer Traces |
2 |
| Speichergröße je Trace, max. |
512 kbyte |
Diagnoseanzeige LED
| RUN/STOP-LED |
Ja |
| ERROR-LED |
Ja |
| MAINT-LED |
Ja |
Integrierte Funktionen
| Anzahl Zähler |
6 |
| Zählfrequenz, max. |
100 kHz
|
| Frequenzmessung |
Ja |
| gesteuertes Positionieren |
Ja |
| Anzahl lagegeregelte Positionierachsen, max. |
8 |
| Anzahl Positionierachsen über Puls-Richtungs-Schnittstelle |
bis zu 4 mit SB 1222 |
| PID-Regler |
Ja |
| Anzahl Alarmeingänge |
4 |
Potenzialtrennung Digitaleingaben
| Potenzialtrennung Digitaleingaben |
AC 500 V für 1 Minute |
| zwischen den Kanälen, in Gruppen zu |
1 |
Potenzialtrennung Digitalausgaben
| Potenzialtrennung Digitalausgaben |
Relais |
| zwischen den Kanälen |
Nein |
| zwischen den Kanälen, in Gruppen zu |
2 |
Störfestigkeit gegen Entladen statischer Elektrizität
| Störfestigkeit gegen Entladen statischer Elektrizität nach IEC 61000-4-2 |
Ja |
| — Prüfspannung bei Luftentladung |
8 kV
|
| — Prüfspannung bei Kontaktentladung |
6 kV
|
Störfestigkeit gegen leitungsgebundene Störgrößen
| Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-4 |
Ja |
| Störfestigkeit auf Signalleitungen nach IEC 61000-4-4 |
Ja |
Störfestigkeit gegen Stoßspannungen (Surge)
| Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-5 |
Ja |
Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder
| Störfestigkeit gegen Hochfrequenzeinstrahlung nach IEC 61000-4-6 |
Ja |
Emission von Funkstörungen nach EN 55 011
| Grenzwertklasse A, für den Einsatz im Industriebereich |
Ja; Gruppe 1 |
| Grenzwertklasse B, für den Einsatz in Wohngebieten |
Ja; wenn durch geeignete Maßnahmen gewährleistet wird, dass die Grenzwerte für Klasse B nach EN 55011 eingehalten werden |
Schutzart und Schutzklasse
Normen, Zulassungen, Zertifikate
| Siemens Ökoprofil (SEP) |
Siemens EcoTech |
| CE-Kennzeichen |
Ja |
| UL-Zulassung |
Ja |
| cULus |
Ja |
| FM-Zulassung |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| KC-Zulassung |
Ja |
| Schiffbau-Zulassung |
Ja |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja; Typ II nach ISO 14021 |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
76,4 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
13,8 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
63,4 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,89 kg
|
Freier Fall
| Fallhöhe, max. |
0,3 m; fünfmal, in Versandverpackung |
Umgebungstemperatur im Betrieb
| min. |
-20 °C |
| max. |
60 °C; Anzahl gleichzeitig eingeschalteter Ein- bzw. Ausgänge: 4 bzw. 3 (keine benachbarten Punkte) bei 60 °C horizontal oder 50 °C vertikal; 8 bzw. 6 bei 55 °C horizontal oder 45 °C vertikal |
| waagerechte Einbaulage, min. |
-20 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-20 °C |
| senkrechte Einbaulage, max. |
50 °C |
Umgebungstemperatur bei Lagerung/Transport
Luftdruck nach IEC 60068-2-13
| Betrieb, min. |
795 hPa |
| Betrieb, max. |
1 080 hPa |
| Lagerung/Transport, min. |
660 hPa |
| Lagerung/Transport, max. |
1 080 hPa |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe, min. |
-1 000 m |
| Aufstellungshöhe, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Relative Luftfeuchte
| Betrieb, max. |
95 %; keine Betauung |
Schwingungen
| Schwingfestigkeit während Betrieb gemäß IEC 60068-2-6 |
2 g (m/s²) Wandmontage, 1 g (m/s²) DIN Hutschiene |
| Betrieb, geprüft nach IEC 60068-2-6 |
Ja |
Schockprüfung
| geprüft nach IEC 60068-2-27 |
Ja; IEC 68, Teil 2-27; Halbsinus: Stärke des Stoßes 15 g (Scheitelwert), Dauer 11 ms |
Schadstoff-Konzentrationen
| SO2 bei RH < 60% ohne Kondensation |
S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % kondensationsfrei |
Programmiersprache
| — KOP |
Ja |
| — FUP |
Ja |
| — SCL |
Ja |
Know-how-Schutz
| Anwenderprogrammschutz/Passwortschutz |
Ja |
| Kopierschutz |
Ja |
| Bausteinschutz |
Ja |
Zugriffschutz
| Schutz der vertraulichen Konfigurationsdaten |
Ja |
| Schutzstufe: Schreibschutz |
Ja |
| Schutzstufe: Schreib-/Leseschutz |
Ja |
| Schutzstufe: Complete Protection |
Ja |
| Benutzerverwaltung |
Ja; geräteweit |
| Anzahl Benutzer |
42 |
| Anzahl Gruppen |
14 |
| Anzahl Rollen |
20 |
Zykluszeitüberwachung
Maße
| Breite |
90 mm
|
| Höhe |
100 mm
|
| Tiefe |
75 mm
|
Gewichte
Es gibt noch keine Bewertungen.
