Produktbeschreibung

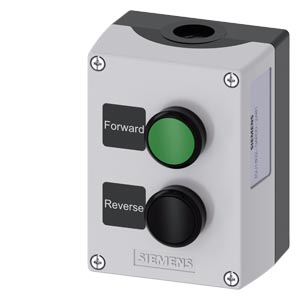

Das Gehäuse für zwei Befehlsstellen ist für Befehlsgeräte mit 22 mm Einbauöffnung ausgelegt und mit Bodenbefestigung ausgeführt. Die Leitungsführung erfolgt oben und unten jeweils über M20. Die Anschlüsse sind als Schraubanschluss ausgeführt, die Schutzart ist mit IP66, IP67 und IP69 (IP69K) angegeben. Die Betriebstemperatur liegt zwischen -25 und +70 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Bayern
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,3900 kg
|
| Artikelgewicht: |
0,3900 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
13,00 × 12,80 × 9,00 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion, Zwangsöffnung |
Ja |
| Produktfunktion, NOT-AUS-Funktion |
Nein |
| Produktfunktion, NOT-HALT-Funktion |
Nein |
| Schutzart IP |
IP66, IP67, IP69(IP69K) |
| Schutzart NEMA |
1, 2, 3, 3R, 4, 4X, 12K, 13 |
| Schockfestigkeit, gemäß IEC 60068-2-27 |
Sinushalbwelle 15 g / 11 ms |
| Schockfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Schwingfestigkeit, gemäß IEC 60068-2-6 |
10 ... 500 Hz: 5 g |
| Schwingfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
S |
| Dauerstrom des Leitungsschutzschalters C-Charakteristik |
10 A; für einen Kurzschlussstrom kleiner 400 A |
| Dauerstrom des DIAZED-Sicherungseinsatzes flink |
10 A
|
| Dauerstrom des DIAZED-Sicherungseinsatzes gG |
10 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2014 |
| Nettogewicht pro ME |
343,38 g
|
| Betriebsspannung, bei AC, bei 50 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei AC, bei 60 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei DC Bemessungswert |
5 ... 500 V |
Hilfsstromkreis
| Ausführung des Kontakts der Hilfskontakte |
Silberlegierung |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
2 |
Ausführung
| Produkt-Markenname |
SIRIUS ACT |
| Produkt-Bezeichnung |
Gehäuse |
| Produkttyp-Bezeichnung |
3SU1 |
| Bestückung des Befehls- und Meldegeräts |
A = Drucktaster / B = Drucktaster |
| Hersteller-Artikelnummer, des mitgelieferten Kontaktmoduls an der Befehlsstelle A 1 |
3SU1400-2AA10-1BA0 |
| Hersteller-Artikelnummer, des mitgelieferten Kontaktmoduls an der Befehlsstelle B 1 |
3SU1400-2AA10-1BA0 |
| Hersteller-Artikelnummer, des mitgelieferten Halters an der Befehlsstelle A |
3SU1500-0AA10-0AA0 |
| Hersteller-Artikelnummer, des mitgelieferten Halters an der Befehlsstelle B |
3SU1500-0AA10-0AA0 |
| Hersteller-Artikelnummer, des mitgelieferten Betätigers an der Befehlsstelle A |
3SU1000-0AB10-0AA0 |
| Hersteller-Artikelnummer, des mitgelieferten Betätigers an der Befehlsstelle B |
3SU1000-0AB40-0AA0 |
| Hersteller-Artikelnummer, des mitgelieferten Leergehäuses |
3SU1802-0AZ00 K0Y |
| Hersteller-Artikelnummer, der mitgelieferten Zubehörs an der Befehlsstelle A |
3SU1900-0AF16-0DP0 |
| Hersteller-Artikelnummer, der mitgelieferten Zubehörs an der Befehlsstelle B |
3SU1900-0AF16-0DN0 |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses der Module und Zubehör |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses am Gehäuse |
Leitungsführung oben und unten je 1 x M20 |
| Anzugsdrehmoment der Schrauben im Halter |
1 ... 1,2 N·m |
| Anzugsdrehmoment der Befestigungsschrauben im Gehäusedeckel |
1,5 ... 1,7 N·m |
| Anzugsdrehmoment bei Schraubanschluss |
0,8 ... 0,9 N·m |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart der Module und Zubehör |
Bodenbefestigung |
| Höhe |
114 mm
|
| Breite |
85 mm
|
| Tiefe |
75 mm
|
| Form der Einbauöffnung |
rund |
Gehäuse
| Ausführung des Gehäuses |
mit Vertiefung für Bezeichnungsschild |
| Form der Gehäusefront |
rechteckig |
| Material des Gehäuses |
Kunststoff |
| Anzahl der Befehlsstellen |
2 |
| Produktbestandteil, NOT-HALT-Gerät |
Nein |
| Produktbestandteil, Schutzkragen |
Nein |
| Farbe des Gehäuseoberteils |
grau |
| Lieferzustand, als Bausatz |
Nein |
| Lieferzustand, vorverdrahtet auf Klemmleiste |
Nein |
| Befestigungsart des Gehäuses |
senkrecht |
Betätigungselement
| Ausführung des Betätigungselements |
Drucktaster / Drucktaster |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Produktausstattung Schaltsperre |
Nein |
| Produkterweiterung optional Leuchtmittel |
Nein |
| Farbe des Betätigungselements |
A = schwarz / B = grün |
| Material des Betätigungselements |
Kunststoff |
| Form des Betätigungselements |
rund |
| Anzahl der Kontaktmodule |
2 |
| Art der Entriegelung |
A = ohne / B = ohne |
Frontring
| Produktbestandteil Frontring |
Ja |
| Ausführung des Frontrings |
Standard |
| Material des Frontrings |
Kunststoff |
| Farbe des Frontrings |
schwarz |
Halter
| Material des Halters |
Kunststoff |
Anzeige
Kommunikation/ Protokoll
| Ausführung der Schnittstelle für Kommunikation |
ohne |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +70 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umweltkategorie während Betrieb gemäß IEC 60721 |
3M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt für alle Geräte hinter der Fronttafel) |
Zubehör
| Anzahl der Bezeichnungsschilder |
2 |
| Farbe des Bezeichnungsschilds |
A = schwarz / B = schwarz |
| Anzahl der Einlegeschilder |
2 |
| Anzahl der Unterlegschilder |
0 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000225 |
| Produktfamilie |
Bestelldatenübersicht |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
130,00 x 128,00 x 90,00 mm |
| Nettogewicht |
0,39 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2014 |
