Produktbeschreibung

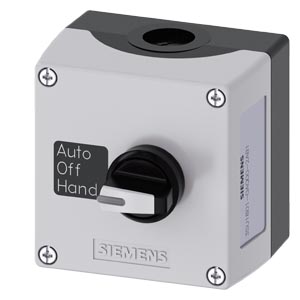

Das Gehäuse ist für eine Befehlsstelle mit Knebelschalter ausgelegt und enthält zwei Schließer-Kontaktmodule mit Schraubanschluss. Ein schwarzer Frontring, ein Bezeichnungsschild mit der Beschriftung Hand Off Auto sowie ein Leergehäuse sind enthalten. Der Anschluss erfolgt über je einen M20-Anschluss oben und unten, die Befestigung über den Boden. Die Schutzart ist mit IP66, IP67 und IP69K angegeben.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,3040 kg
|
| Artikelgewicht: |
0,3040 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,40 × 9,80 × 12,90 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion, Zwangsöffnung |
Nein |
| Produktfunktion, NOT-AUS-Funktion |
Nein |
| Produktfunktion, NOT-HALT-Funktion |
Nein |
| Schutzart IP |
IP66, IP67, IP69(IP69K) |
| Schutzart NEMA |
1, 2, 3, 3R, 4, 4X, 12K, 13 |
| Schockfestigkeit, gemäß IEC 60068-2-27 |
Sinushalbwelle 15 g / 11 ms |
| Schockfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Schwingfestigkeit, gemäß IEC 60068-2-6 |
10 ... 500 Hz: 5 g |
| Schwingfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
S |
| Dauerstrom des Leitungsschutzschalters C-Charakteristik |
10 A; für einen Kurzschlussstrom kleiner 400 A |
| Dauerstrom des DIAZED-Sicherungseinsatzes flink |
10 A
|
| Dauerstrom des DIAZED-Sicherungseinsatzes gG |
10 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2014 |
| SVHC Stoffname |
2-(2H-Benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-Nr. 3147-75-9 |
| Nettogewicht pro ME |
262,38 g
|
| Betriebsspannung, bei AC, bei 50 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei AC, bei 60 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei DC Bemessungswert |
5 ... 500 V |
Hilfsstromkreis
| Ausführung des Kontakts der Hilfskontakte |
Silberlegierung |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
2 |
Ausführung
| Produkt-Markenname |
SIRIUS ACT |
| Produkt-Bezeichnung |
Gehäuse |
| Produkttyp-Bezeichnung |
3SU1 |
| Bestückung des Befehls- und Meldegeräts |
A = Knebelschalter |
| Hersteller-Artikelnummer, des mitgelieferten Kontaktmoduls an der Befehlsstelle A 1 |
3SU1400-2AA10-1BA0 |
| Hersteller-Artikelnummer, des mitgelieferten Kontaktmoduls an der Befehlsstelle A 2 |
3SU1400-2AA10-1BA0 |
| Hersteller-Artikelnummer, des mitgelieferten Halters an der Befehlsstelle A |
3SU1500-0AA10-0AA0 |
| Hersteller-Artikelnummer, des mitgelieferten Betätigers an der Befehlsstelle A |
3SU1002-2BL60-0AA0 |
| Hersteller-Artikelnummer, des mitgelieferten Leergehäuses |
3SU1801-0AZ00 K0Y |
| Hersteller-Artikelnummer, der mitgelieferten Zubehörs an der Befehlsstelle A |
3SU1900-0AF16-0AZ0 |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses der Module und Zubehör |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses am Gehäuse |
Leitungsführung oben und unten je 1 x M20 |
| Anzugsdrehmoment der Schrauben im Halter |
1 ... 1,2 N·m |
| Anzugsdrehmoment der Befestigungsschrauben im Gehäusedeckel |
1,5 ... 1,7 N·m |
| Anzugsdrehmoment bei Schraubanschluss |
0,8 ... 0,9 N·m |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart der Module und Zubehör |
Bodenbefestigung |
| Höhe |
85 mm
|
| Breite |
85 mm
|
| Tiefe |
75 mm
|
| Form der Einbauöffnung |
rund |
Gehäuse
| Ausführung des Gehäuses |
mit Vertiefung für Bezeichnungsschild |
| Form der Gehäusefront |
quadratisch |
| Material des Gehäuses |
Kunststoff |
| Anzahl der Befehlsstellen |
1 |
| Produktbestandteil, NOT-HALT-Gerät |
Nein |
| Produktbestandteil, Schutzkragen |
Nein |
| Farbe des Gehäuseoberteils |
grau |
| Lieferzustand, als Bausatz |
Nein |
| Lieferzustand, vorverdrahtet auf Klemmleiste |
Nein |
| Befestigungsart des Gehäuses |
senkrecht |
Betätigungselement
| Ausführung des Betätigungselements |
Knebelschalter |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Produktausstattung Schaltsperre |
Nein |
| Produkterweiterung optional Leuchtmittel |
Ja |
| Farbe des Betätigungselements |
weiß |
| Material des Betätigungselements |
Kunststoff |
| Form des Betätigungselements |
rund |
| Anzahl der Kontaktmodule |
2 |
| Art der Entriegelung |
A = ohne |
Frontring
| Produktbestandteil Frontring |
Ja |
| Ausführung des Frontrings |
Standard |
| Material des Frontrings |
Kunststoff |
| Farbe des Frontrings |
schwarz |
Halter
| Material des Halters |
Kunststoff |
Anzeige
Kommunikation/ Protokoll
| Ausführung der Schnittstelle für Kommunikation |
ohne |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +70 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umweltkategorie während Betrieb gemäß IEC 60721 |
3M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt für alle Geräte hinter der Fronttafel) |
Zubehör
| Anzahl der Bezeichnungsschilder |
1 |
| Farbe des Bezeichnungsschilds |
A = schwarz |
| Anzahl der Einlegeschilder |
1 |
| Anzahl der Unterlegschilder |
0 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000225 |
| Produktfamilie |
Bestelldatenübersicht |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
94,00 x 98,00 x 129,00 mm |
| Nettogewicht |
0,304 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
