Produktbeschreibung

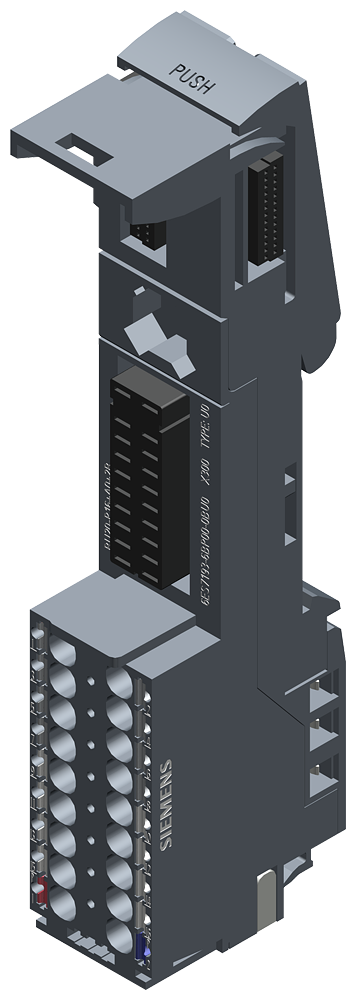

Die BaseUnit BU20-P16+A0+2B ist eine Baugruppenträger-Einheit des SIMATIC ET 200SP Systems und bildet die Schnittstelle zwischen dem Rückwandbus und dezentralen Feldmodulen in Anlagensteuerungen. Der Baugruppe-Typ U0 arbeitet mit einer Versorgungsspannung von 120 V für P1-, P2-, AUX- und Prozessklemmen und bietet eine maximale Stromtragfähigkeit von 10 A bis 60 °C. Die Einheit verfügt über eine werkzeuglose Push-in-Klemmentechnik und ist mit automatischer Kodierung ausgestattet, was die Modul-Erkennung im System vereinfacht. Mit einer Breite von nur 20 mm und einer Höhe von 117 mm lässt sich die BaseUnit platzsparend in vertikalen Schaltschrank-Profilen montieren. Die Potenzialtrennung zwischen Rückwandbus und Versorgungsspannung ermöglicht sichere Anwendungen in größeren dezentralen Steuerungsanlagen.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Maschinensteuerungen in der Verpackungstechnik und Förderindustrie, die modulare Verdrahtung von Automatisierungslösungen im Maschinenbau sowie die dezentrale Peripherie-Anbindung in Hybrid-Steuerungsschränken, wo kompakte Baugruppen und einfache Verdrahtung erforderlich sind.
Vorteile gegenüber Alternativen
Im Unterschied zu komplett hartgelöteten Steuermodulen ermöglicht die steckermodulare BaseUnit den schnellen Austausch defekter oder umzurüstender Feldmodule ohne Schaltschrank-Öffnung, was Wartungszeiten verkürzt. Die Einheit ist ab Funktionsstand FS11 lieferbar und erfüllt RoHS-Richtlinie sowie REACH-Anforderungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0600 kg
|
| Artikelgewicht: |
0,0600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,30 × 4,20 × 3,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001598 |
| Produktfamilie |
BaseUnits |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
12,3 x 4,2 x 3,4 cm |
| Nettogewicht |
0,06 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.02.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
BU-Typ U0 |
| HW-Funktionsstand |
ab FS11 |
Versorgungsspannung
| Nennwert (DC) |
Siehe Handbuch |
| für P1- und P2-Schiene |
120 V
|
| für AUX-Schiene |
120 V; Gleiche Potentialgruppe wie P1-/P2-Schiene oder PE |
| für Prozessklemmen |
120 V
|
| Nennwert (AC) |
Siehe Handbuch |
Netzfilter
Stromtragfähigkeit
| bis 60 °C, max. |
10 A
|
| für P1- und P2-Schiene, max. |
10 A
|
| für AUX-Schiene, max. |
10 A
|
| für Prozessklemmen, max. |
10 A; Einzelkontakt, Derating modulabhängig |
Hardware-Ausbau
| automatische Kodierung |
Ja |
Potenzialgruppenbildung
| neue Potenzialgruppe |
Nein |
| Potenzialgruppe von links weitergeführt |
Ja |
Steckplätze
Potenzialtrennung
| zwischen Rückwandbus und Versorgungsspannung |
Ja |
| zwischen Prozessklemmen und Versorgungsspannung |
Ja; gilt nicht für Prozessklemmen 15 und 16 |
| zwischen Powerbus und Versorgungsspannung |
Nein |
Isolation
| Isolation geprüft mit |
DC 3 100 V |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
0,873 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
0,866 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
0 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,0011 kg
|
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-30 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-30 °C |
| senkrechte Einbaulage, max. |
50 °C |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
3 000 m |
Absolute Luftfeuchte
| Taupunkt, min. |
-60 °C; geeignet für Trockenraumanwendungen |
Klemmen
| Klemmentyp |
Push-In-Klemme |
| systemintegrierter Schirmanschluss |
Ja; optional |
| Anschlussquerschnitt min. |
0,14 mm²; 0,2 mm² ohne Aderendhülse |
| Anschlussquerschnitt max. |
2,5 mm²; 1,5 mm² mit Aderendhülse |
| Anzahl der Prozessklemmen zum Peripheriemodul |
16 |
| Anzahl der Klemmen zur AUX-Schiene |
0 |
| Anzahl Zusatzklemmen |
0 |
| Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene |
2 |
Maße
| Breite |
20 mm
|
| Höhe |
117 mm
|
| Tiefe |
35 mm
|
Gewichte
