Produktbeschreibung

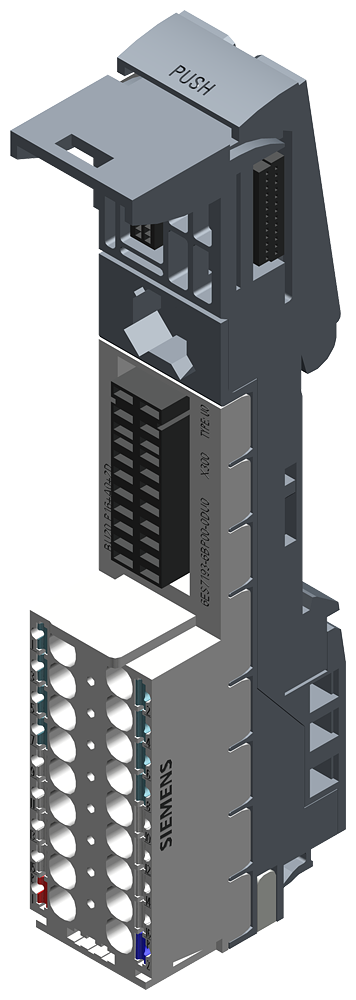

Die BaseUnit BU20-P16+A0+2D ist eine Baugruppenträger-Komponente der SIMATIC ET 200SP Serie von Siemens für dezentrale Steuerungsaufgaben. Der Typ U0 verfügt über kompakte Abmessungen von 20 mm Breite und 117 mm Höhe bei 35 mm Tiefe sowie einen einzelnen Steckplatz für Module. Die Stromtragfähigkeit beträgt bis 10 A bei Temperaturen bis 60 °C für alle internen Schienen (P1-, P2-, AUX-Schiene und Prozessklemmen). Die BaseUnit ist mit Push-in-Klemmen ausgestattet und ermöglicht werkzeuglose Verdrahtung in kompakten Schaltschränken. Eine potentialgetrennte Versorgung zwischen Rückwandbus und externer Versorgungsspannung ist integriert, wodurch Isolationsfehlern vorgebeugt wird. Die automatische Kodierung verhindert Verwechslungen beim Austausch von Modulen.
Anwendungsbereiche
Typische Einsatzfelder sind dezentrale I/O-Module in Verpackungsmaschinen, Förderanlagen und Produktionsautomaten, wo platzsparende Stecksysteme mit einfacher Montage erforderlich sind. Die neue Potenzialgruppenbildung ermöglicht flexible Anordnung mehrerer BaseUnits nebeneinander ohne zusätzliche Trennklemmen.
Vorteile gegenüber Alternativen
Im Gegensatz zu starren Kupferschienenverteilern erlaubt die modulare ET 200SP Struktur problemlose Erweiterung um weitere I/O-Funktionen. Das Produkt erfüllt RoHS-Richtlinien seit Februar 2018 und unterliegt der EU-Rücknahmepflicht für Elektroschrott.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0590 kg
|
| Artikelgewicht: |
0,0590 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,50 × 4,20 × 3,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001598 |
| Produktfamilie |
BaseUnits |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
12,5 x 4,2 x 3,4 cm |
| Nettogewicht |
0,059 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.02.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
BU-Typ U0 |
| HW-Funktionsstand |
ab FS10 |
Versorgungsspannung
| Nennwert (DC) |
Siehe Handbuch |
| für P1- und P2-Schiene |
120 V
|
| für AUX-Schiene |
120 V; Gleiche Potentialgruppe wie P1-/P2-Schiene oder PE |
| für Prozessklemmen |
120 V
|
| Nennwert (AC) |
Siehe Handbuch |
| externe Absicherung für Versorgungsleitungen |
Ja |
Netzfilter
Stromtragfähigkeit
| bis 60 °C, max. |
10 A
|
| für P1- und P2-Schiene, max. |
10 A
|
| für AUX-Schiene, max. |
10 A
|
| für Prozessklemmen, max. |
10 A; Einzelkontakt, Derating modulabhängig |
Hardware-Ausbau
| automatische Kodierung |
Ja |
Potenzialgruppenbildung
| neue Potenzialgruppe |
Ja |
| Potenzialgruppe von links weitergeführt |
Nein |
Steckplätze
Potenzialtrennung
| zwischen Rückwandbus und Versorgungsspannung |
Ja |
| zwischen Prozessklemmen und Versorgungsspannung |
Ja; gilt nicht für Prozessklemmen 15 und 16 |
| zwischen Powerbus und Versorgungsspannung |
Nein |
Isolation
| Isolation geprüft mit |
DC 3 100 V |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
0,873 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
0,866 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
0 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,0011 kg
|
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-30 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-30 °C |
| senkrechte Einbaulage, max. |
50 °C |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
3 000 m |
Absolute Luftfeuchte
| Taupunkt, min. |
-60 °C; geeignet für Trockenraumanwendungen |
Klemmen
| Klemmentyp |
Push-In-Klemme |
| systemintegrierter Schirmanschluss |
Ja; optional |
| Anschlussquerschnitt min. |
0,14 mm²; 0,2 mm² ohne Aderendhülse |
| Anschlussquerschnitt max. |
2,5 mm²; 1,5 mm² mit Aderendhülse |
| Anzahl der Prozessklemmen zum Peripheriemodul |
16 |
| Anzahl der Klemmen zur AUX-Schiene |
0 |
| Anzahl Zusatzklemmen |
0 |
| Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene |
2 |
Maße
| Breite |
20 mm
|
| Höhe |
117 mm
|
| Tiefe |
35 mm
|
Gewichte
