Produktbeschreibung

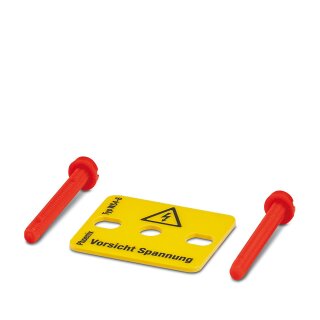

Das Warnschild WS 4-6 ist ein Anlagenmarker in Rechteckbauform zur Kennzeichnung von Hochspannungs- und Gefahrenkreisen in Schaltschränken und Steuerverteilern. Der Marker ist 4-polig ausgelegt und wird über zwei Kunststoffschrauben steckbar auf Klemmen mit 6 mm Rastermaß montiert. Die Abmessungen betragen 24 mm Breite, 21 mm Höhe und 24 mm Tiefe. Das Schild zeigt den standardisierten Blitzpfeil in Gelb (RAL 1018) auf schwarzem Grund (RAL 9005) mit englischem Warntext und ist nach DIN EN 61010-1 wischbeständig. Der Betriebstemperaturbereich liegt zwischen ?15 °C und 65 °C. Das Warnschild
Anwendungsbereiche
wird typischerweise zur Kennzeichnung von Stromkreisen mit Hochspannungsfreischaltung in Maschinensteuerungen und zur Sicherheitskennzeichnung in Verteilern und Schaltschränken eingesetzt. Besonders in europäischen Schaltschrankbauten und bei Maschinen mit internationalen Sicherheitsstandards wird diese englische Variante für grenzüberschreitende Anlagen verwendet.
Vorteile gegenüber Alternativen
Im Unterschied zu selbstklebenden Etiketten bietet die Schraubmontage des WS 4-6 eine dauerhafte, vibrationsfeste Befestigung ohne Ablösungsgefahr. Die werkzeuglose Steckmontage ermöglicht schnelle Feldmontage ohne zusätzliches Befestigungsmaterial.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0124 kg
|
| Artikelgewicht: |
0,0012 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,00 × 13,70 × 1,00 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC001777 |
| Produkttyp |
Anlagenmarker |
| Bauform |
Rechteck |
| Polzahl |
4 |
| Rastermaß |
6 mm
|
| Anzahl der Einzelschilder |
1 |
| Bedruckung |
Blitzpfeil und Warnhinweis in Englisch |
Maße
| Breite |
24,00 mm
|
| Höhe |
21,00 mm
|
| Tiefe |
24,00 mm
|
| Rastermaß |
6 mm
|
Materialangaben
| Farbe |
mehrfarbig (RAL -) |
| Farbe (2) |
gelb (RAL 1018) |
| Farbe (3) |
schwarz (RAL 9005) |
| Material |
PVC |
| Material Basiselement |
PVC |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-15 °C ... 65 °C |
| Empfohlene Umgebungstemperatur (Lagerung/Transport) |
23 °C |
| Empfohlene Luftfeuchtigkeit (Lagerung/Transport) |
50 %
|
Normen und Bestimmungen
| Wischbeständigkeit |
DIN EN 61010-1 (VDE 0411-1) |
Montage
