Produktbeschreibung

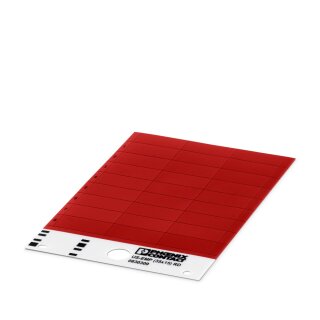

Das Einrastschildchen US-EMP (35×15) RD CUS von Phoenix Contact ist ein Gerätemarker für die sichere Kennzeichnung in Schaltschränken und Verteilerboxen. Mit Textfeldbreite von 35 mm und Textfeldhöhe von 15 mm bietet es ausreichend Platz für aussagekräftige Beschriftungen. Die Schilder werden kartenweise im 24er Set geliefert, mit drei Einzelschildern pro Zeile arrangiert. Das Material besteht aus 500 µm starkem PVC in Rot (RAL 3001), wischbeständig nach DIN EN 61010-1 und widerstandsfähig bei Betriebstemperaturen von -30 bis 80 °C. Die Beschriftung erfolgt mittels Thermotransfer-Technologie nach Kundenangaben und ist daher hochflexibel und lesbar. Die Befestigung erfolgt durch Verrasten in den passenden Phoenix-Contact-Schildchenträgern, was eine sichere und demontierbare Montage ermöglicht.
Anwendungsbereiche
Typische Anwendungen sind die Beschriftung von Klemmenreihen in Niederspannungsverteilern, die Kennzeichnung von Steuerleitungen in Schaltschränken und die Dokumentation von Funktionsgruppen in Verpackungsmaschinen. Die Schilder erfüllen LABS-Konformität nach VW PV 3.10.7 und haben umfangreiche Prüfungen nach DIN EN ISO 4892-2 und DIN EN 61010-1 bestanden.
Vorteile gegenüber Alternativen
Im Unterschied zu selbstklebenden Etiketten ermöglicht das Rastsystem eine zerstörungsfreie Demontage und Wiederverwendung, besonders wertvoll bei häufigen Umkonfigurationen. Trockene und dunkle Lagerung in der Originalverpackung wird empfohlen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0149 kg
|
| Artikelgewicht: |
0,0149 kg
|
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC001288 |
| Produkttyp |
Gerätemarker |
| Anzahl der Einzelschilder |
24 |
| Anzahl der Einzelschilder pro Zeile |
3 |
| Kennzeichnungstechnologie |
Thermotransfer |
Maße
| Breite |
34,65 mm
|
| Höhe |
14,90 mm
|
| Tiefe |
0,50 mm
|
| Länge |
15 mm
|
| Textfeldbreite |
35 mm
|
| Textfeldhöhe |
15 mm
|
Materialangaben
| Stärke Folie |
500 µm |
| Farbe |
rot (RAL 3001) |
| Material |
PVC |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Material Basiselement |
PVC |
| Inhaltsstoffe |
silikonfrei |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-30 °C ... 80 °C |
| Empfohlene Umgebungstemperatur (Lagerung/Transport) |
23 °C |
| Empfohlene Luftfeuchtigkeit (Lagerung/Transport) |
50 % (Eine trockene und dunkle Aufbewahrung in der Originalverpackung ist zu empfehlen) |
| Prüfung auf lackbenetzungsstörende Substanzen (LABS-Konformität) |
VW PV 3.10.7:2005-02 |
| Ergebnis |
Prüfung bestanden |
| Prüfspezifikation |
DIN EN ISO 4892-2:2021-11 (in Anlehnung) |
| Ergebnis (2) |
Prüfung bestanden |
| Prüfdauer |
96 h
|
| Prüfspezifikation (2) |
DIN EN 61010-1 (VDE 0411-01):2020-03 |
| Prüfspezifikation (3) |
DIN EN 62208 (VDE 0660-511):2012-06 (in Teilen) |
Normen und Bestimmungen
| Wischbeständigkeit |
DIN EN 61010-1 (VDE 0411-1) |
Montage
| Montageart |
verrasten in Schildchenträger |
