Produktbeschreibung

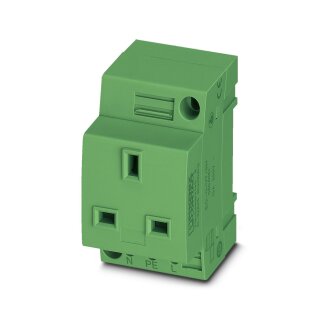

Die Steckdose EO-G/UT/SH/GN ist eine Steckdose Typ G (Großbritannien) mit erweitertem Berührschutz durch Shutter-Mechanismus. Der Nennstrom beträgt 13 A bei einer Nennspannung von 250 V AC (50 Hz). Die Anschlussart erfolgt mittels Schraubanschluss M3 mit einem Anzugsdrehmoment von 0,5 bis 0,6 Nm. Der Leiterquerschnitt liegt zwischen 0,2 und 4 mm² für starre Leitungen sowie 0,25 bis 2,5 mm² für flexible Leitungen, die Abisolierlänge beträgt 8 mm. Das Gehäuse ist aus dem Isolierstoff Polyamid (PA) mit der Brennbarkeitsklasse V0 gefertigt und in grün (RAL 6021) ausgeführt. Die Steckdose erfüllt die Norm BS 1363-2 und ist vollständig zertifiziert nach DIN EN 50155 (VDE 0115-200) mit erfolgreich bestandener Lebensdauerprüfung Kategorie 2 sowie Schockprüfung auf allen drei Achsen (X-, Y-, Z) mit 3,12 g Beschleunigung.
Anwendungsbereiche
Typische Einsatzfelder sind Service-Interfaces in Schienenfahrzeugen, wo erhöhter Berührschutz und Vibrationsbeständigkeit gefordert sind, sowie Stromversorgungsverteilungen in mobilen Anwendungen und Rangierfahrzeugen. Sie kann sowohl auf Tragschiene NS 35/7,5 als auch auf NS 35/15 montiert oder direkt an der Wand installiert werden.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,4269 kg
|
| Artikelgewicht: |
0,0854 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
23,20 × 8,20 × 6,90 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC001663 |
| Hinweis |
Der angegebene Nennstrom trifft nicht für Sicherungsvarianten zu. Bei diesen wird der Strom durch die eingesetzte Sicherung bestimmt. |
Artikeleigenschaften
| Produkttyp |
Steckdose |
| Länderkennung |
Großbritannien |
Anschlussdaten
| Anschlussart |
Schraubanschluss |
| Schraubengewinde |
M3 |
| Anzugsdrehmoment |
0,5 ... 0,6 Nm |
| Abisolierlänge |
8 mm
|
| Lehrdorn |
A3 |
| Lehrdorn (2) |
B3 |
| Leiterquerschnitt starr |
0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG |
24 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] |
24 ... 14 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts m. TWIN-Aderendhülse mit Kunststoffhülse) |
0,2 mm² ... 4 mm² |
| Nennstrom |
13 A
|
| Nennspannung |
250 V AC (50 Hz) |
Signalisierung
Maße
| Breite |
45 mm
|
| Höhe |
75 mm
|
| Tiefe |
60 mm
|
| Tiefe auf NS 35/7,5 |
60,8 mm
|
| Tiefe auf NS 35/15 |
68,3 mm
|
| Bohrlochdurchmesser |
4,4 mm
|
Materialangaben
| Farbe |
grün (RAL 6021) |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Isolierstoff |
PA |
| Material Kontakt |
CuZn38 |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Steckverbinder
| Steckertyp |
Steckgesicht Typ G |
Umwelt- und Lebensdauerbedingungen
| Prüfspezifikation |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Spektrum |
Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz |
f_1 = 5 Hz bis f_2 = 250 Hz |
| ASD-Pegel |
6,12 (m/s²)²/Hz |
| Beschleunigung |
3,12 g
|
| Prüfdauer je Achse |
5 h
|
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Ergebnis |
Prüfung bestanden |
| Prüfspezifikation (2) |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Schockform |
Halbsinus |
| Beschleunigung (2) |
30 g
|
| Schockdauer |
18 ms
|
| Anzahl der Schocks je Richtung |
3 |
| Prüfrichtungen (2) |
X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis (2) |
Prüfung bestanden |
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-5 °C ... 40 °C (gemäß IEC 60884-1, Durchschnittswert über einen Zeitraum von 24 Stunden nicht über +35 °C) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
| Beständigkeit gegen Luftfeuchtigkeit |
95 % ... 48 h |
Normen und Bestimmungen
| Normen/Bestimmungen |
BS 1363-2 |
Montage
| Montageart |
zur Montage auf Tragschiene im Service-Interface oder Direktmontage |
