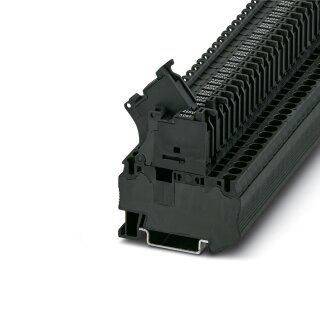

Sicherungsreihenklemme ST 4-HESILA 250 5x20 6,3 A 1-reihig

Sicherungsreihenklemme ST 4-HESILA 250 5x20 6,3 A 1-reihig

Artikelnummer: PHO-3036563
GTIN: 4017918890490
HAN: 3036563
Inhalt: 50 Stück

Hersteller Phoenix Contact

Sicherungsreihenklemme mit Glassicherung G 5x20, 6,3 A / 250 V. Zugfederanschluss für Leiterquerschnitte 0,08 bis 6 mm². Montage auf NS 35/7,5 und NS 35/15.

526,97 €

10,54 € pro 1 Stück

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 984,07 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Sicherungsreihenklemme ST 4-HESILA 250 ist eine 1-reihige Schutzeinrichtung für die sichere Absicherung von Stromkreisen in Schaltschränken und Verteilerboards. Die Klemme ist für eine Nennspannung von 250 V und einen Nennstrom von 6,3 A ausgelegt und nimmt Glassicherungen des Typs G 5x20 auf. Der Zugfederanschluss ermöglicht die Verdrahtung mit Leiterquerschnitten von 0,08 bis 6 mm² bei einer Abisolierlänge von 8 bis 10 mm. Die Bemessungsstoßspannung beträgt 4 kV, die maximale Verlustleistung liegt bei 1,6 W (Einzelanordnung) beziehungsweise 4 W im Kurzschlussfall.

Anwendungsbereiche

Typische Anwendungsfelder sind die Einzelschutzung von Steuerstromkreisen in Steuerungsverteilern sowie die Absicherung von Signalkreisen in Automatisierungssystemen. Auch bei der Realisierung von MSR-Schränken in Verfahrenstechnik und Maschinenbau kommt die Sicherungsklemme zum Einsatz. Die Klemme wird gemäß IEC 60947-7-3 gefertigt und verfügt über eine optionale Leuchtanzeige für den Spannungsbereich 110 bis 250 V AC/DC.

Vorteile gegenüber Alternativen

Im Unterschied zu zweipoligen Sicherungsleisten ermöglicht die einreihige Ausführung eine platzsparende und übersichtliche Anordnung mehrerer Schutzkreise nebeneinander. Die Montage erfolgt auf Tragschienen der Größe NS 35/7,5 und NS 35/15, die Breite beträgt nur 6,2 mm. Das schwarze Gehäuse und die robuste Zugfederklemme garantieren sichere Kontaktierung auch unter mechanischer Beanspruchung.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,7495 kg
Artikelgewicht:	0,0150 kg
Abmessungen ( Länge × Breite × Höhe ):	28,80 × 7,30 × 6,70 cm

Technische Daten

Hinweise

ETIM 9.0	EC000899
Bestellhinweis:	Sicherungseinsatz nicht im Lieferumfang enthalten

Artikeleigenschaften

Produkttyp	Sicherungsklemme
Anzahl der Anschlüsse	2
Anzahl der Reihen	1
Potenziale	1
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Eigenschaften

Art der Sicherung	Glas / Keramik / ...
Bemessungsstoßspannung	4 kV
Maximale Verlustleistung bei Nennbedingung	1,02 W
Sicherung	G / 5 x 20
Spannungsbereich Leuchtanzeige	110 V AC/DC ... 250 V AC/DC
Strombereich Leuchtanzeige	0,41 mA ... 0,96 mA
Verlustleistung maximal	max. 1,6 W (bei Einzelanordnung der Sicherungsklemme im Überlastfall)
Verlustleistung maximal (2)	max. 1,6 W (bei Verbundanordnung mit mehreren Sicherungsklemmen im Überlastfall)
Verlustleistung maximal (3)	max. 4 W (bei Einzelanordnung der Sicherungsklemme im Kurzschlussfall)
Verlustleistung maximal (4)	max. 2,5 W (bei Verbundanordnung mit mehreren Sicherungsklemmen im Kurzschlussfall)

Eingangsdaten

Spannungsbereich Leuchtanzeige	110 V AC/DC ... 250 V AC/DC

Anschlussdaten

Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	4 mm²
Anschlussart	Zugfederanschluss
Abisolierlänge	8 mm ... 10 mm
Lehrdorn	A4
Anschluss gemäß Norm	IEC 60947-7-3
Leiterquerschnitt starr	0,08 mm² ... 6 mm²
Leiterquerschnitt AWG	28 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,08 mm² ... 4 mm²
Leiterquerschnitt flexibel [AWG]	28 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel ultraschallverdichtet	0,34 mm² ... 6 mm²
Leiterquerschnitt flexibel [AWG] ultraschallverdichtet	22 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,14 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,14 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 1 mm²
Nennquerschnitt (2)	1 mm²
Nennstrom	6,3 A
Belastungsstrom maximal	6,3 A (Der Strom wird durch die eingesetzte Sicherung bestimmt.)
Nennspannung	250 V

Maße

Breite	6,2 mm
Höhe	61,5 mm
Tiefe auf NS 35/7,5	62,5 mm
Tiefe auf NS 35/15	70 mm

Materialangaben

Farbe	schwarz (RAL 9005)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	28 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Elektrische Prüfungen

Ergebnis	Prüfung bestanden
Anforderung Erwärmungsprüfung	Temperaturerhöhung <= 45 K
Ergebnis (2)	Prüfung bestanden
Ergebnis (3)	Prüfung bestanden
Prüfspannung Sollwert	1,89 kV
Ergebnis (4)	Prüfung bestanden

Mechanische Eigenschaften

Offene Seitenwand	Nein

Mechanische Prüfungen

Ergebnis	Prüfung bestanden
Ergebnis (2)	Prüfung bestanden
Rotationsgeschwindigkeit	10 (+/- 2) U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	4 mm² / 0,9 kg
Ergebnis (3)	Prüfung bestanden

Umwelt- und Lebensdauerbedingungen

Temperaturzyklen	192
Ergebnis	Prüfung bestanden
Einwirkdauer	30 s
Ergebnis (2)	Prüfung bestanden
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	5 - 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12 g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis (3)	Prüfung bestanden
Schockform	Halbsinus
Beschleunigung (2)	30 g
Schockdauer	18 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen (2)	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis (4)	Prüfung bestanden
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Normen und Bestimmungen

Anschluss gemäß Norm	IEC 60947-7-3

Montage

Montageart	NS 35/7,5
Montageart (2)	NS 35/15
