Produktbeschreibung

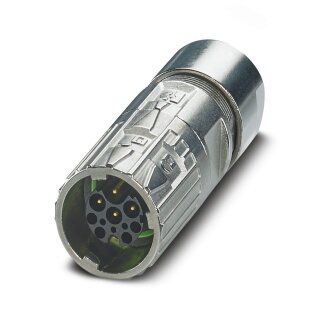

Der Kabelsteckverbinder M17-8EP1N8A8002S ist ein geschirmter Rundstecker der M17 PRO Serie von Phoenix Contact für Leistungsanwendungen. Die Ausführung ist gerade mit 5+3+PE-Stiftkontakten im Crimpanschlussverfahren, geeignet für Kabeldurchmesser von 3,5 bis 6,5 mm. Die ONECLICK-Schnellverriegelung ermöglicht schnelle Verbindungen ohne zusätzliches Werkzeug. Der Stecker arbeitet im Temperaturbereich von -40 bis +105 °C und erfüllt die Brennbarkeitsklasse V0 nach UL 94. Typische
Anwendungsbereiche
Einsatzbereiche sind Steuerungsanlagen in der Maschinenelektrik, wo Leistungs- und Steuersignale über separate Kontaktgruppen (5 Pole für Leistung, 3 Pole für Steuerung, 1 PE) geführt werden, sowie bewegliche Anwendungen mit häufigem Stecken und Trennen bis zu 100 Steckzyklen.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-M17-Steckern bietet die geschirmte Ausführung zusätzliche EMV-Sicherheit, besonders relevant in automatisierten Fertigungsanlagen mit hochfrequenten Störquellen. Das Crimpverfahren mit separat zu bestellenden Crimpkontakten (5 × 0,6 mm, 4 × Ø 1 mm) ermöglicht eine wartungsfreundliche Verdrahtung direkt am Kabel. Beachten Sie, dass Stecker und Kupplung nicht unter Last getrennt werden dürfen. Das Produkt ist RoHS II konform (Pb < 0,1 %).
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0776 kg
|
| Artikelgewicht: |
0,0776 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,00 × 10,00 × 3,00 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC002635 |
| Bestellhinweis: |
Crimpkontakte 5 x 0,6 mm, 4 x Ø 1 mm separat bestellen |
| Sicherheitshinweis |
WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben. |
| Sicherheitshinweis (2) |
• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich. |
| Sicherheitshinweis (3) |
• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist. |
| Sicherheitshinweis (4) |
• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet. |
| Sicherheitshinweis (5) |
• Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen. |
| Sicherheitshinweis (6) |
• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden. |
| Sicherheitshinweis (7) |
• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten). |
| Sicherheitshinweis (8) |
• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender. |
| Sicherheitshinweis (9) |
• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden |
| Sicherheitshinweis (10) |
• Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist. |
| Sicherheitshinweis (11) |
• Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 |
| Sicherheitshinweis (12) |
• Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug |
| Sicherheitshinweis (13) |
• Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten. |
| Sicherheitshinweis (14) |
• Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand. |
| Sicherheitshinweis (15) |
• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt. |
| Sicherheitshinweis (16) |
• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren. |
| Sicherheitshinweis (17) |
• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich. |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
| Produktfamilie |
M17 PRO |
Steckverbinder
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Steckzyklen |
100 |
| Anschlussart |
Crimpanschluss |
| Kontaktausführung |
Stift |
| Anwendung |
Leistung |
| Polzahl |
9 |
| Steckgesicht |
5+3+PE |
| Aufstellhöhe |
2000 m
|
| Anzahl (Kontaktgruppe 1) |
4 |
| Kontaktdurchmesser (Kontaktgruppe 1) |
1 mm
|
| Litzen Querschnitt min. (Kontaktgruppe 1) |
0,06 mm² |
| Litzen Querschnitt max. (Kontaktgruppe 1) |
1 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 1) |
14 A (bei max. Anschlussquerschnitt) |
| Bemessungsspannung Kontakt (Kontaktgruppe 1) |
630 V
|
| Bemessungsstoßspannung |
6 kV
|
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Anzahl (Kontaktgruppe 2) |
5 |
| Kontaktdurchmesser (Kontaktgruppe 2) |
0,6 mm
|
| Litzen Querschnitt max. (Kontaktgruppe 2) |
0,5 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 2) |
3,6 A (bei max. Anschlussquerschnitt) |
| Bemessungsspannung Kontakt (Kontaktgruppe 2) |
60 V
|
| Bemessungsstoßspannung (2) |
1,5 kV
|
| Überspannungskategorie (2) |
III |
| Verschmutzungsgrad (2) |
3 |
| Ausführung |
Kabelsteckverbinder-Gehäuse |
| Gewindeart |
M17 |
| Bauform |
gerade |
| Verriegelungsart |
ONECLICK-Schnellverriegelung |
| Pg-Verschraubung |
ohne |
| Material (Gehäuse) |
GD-Zn |
| Schutzart (gesteckt) |
IP67 |
| Schutzart (gesteckt) (2) |
IP68 (2 m / 24 h) |
| Leitungsaußendurchmesser |
3,5 mm ... 6,5 mm |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 105 °C (siehe Derating-Kurve) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
50 % ... 65 % |
Es gibt noch keine Bewertungen.
