Produktbeschreibung

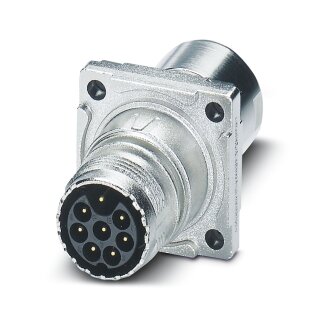

Der Rundsteckverbinder ST-7EP1N8ACK02S ist eine geschirmte Durchführung für Vorderwandmontage aus der Serie ST von Phoenix Contact. Das Steckgesicht mit 7+PE-Kontakten und M17-Gewindeart ermöglicht sichere Leistungsverbindungen mit Crimpanschluss. Der Stiftkontakt hat einen Durchmesser von 1 mm und ist auf einen Nennstrom von 14 A bei 630 V Nennspannung ausgelegt. Das Flanschmaß von 25,75 mm × 25,75 mm ermöglicht standardisierte Montage in Schaltschränken und Verteilerkästen. Die Schutzart IP67 gewährleistet Schutz gegen Staub und temporäres Untertauchen. Der Kabeldurchmesserbereich von 3,5 bis 5,5 mm passt zu üblichen Industrieleitungsquerschnitten für Leistungsanwendungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Stromversorgung von Verpackungsmaschinen, Förderanlagen und Produktionsautomaten sowie die Ankopplung von dezentralen Energieverteilern in modularen Anlagensystemen. Die Überspannungskategorie III und die Bemessungsstoßspannung von 6 kV bieten Überspannungsabwehr in Schaltschränken mit häufigen Schalthandlungen. Der Betriebstemperaturbereich von -40 bis 125 °C deckt sowohl kühle Hallenbereiche als auch thermisch belastete Schaltschrankinnenbereiche ab. Beachten Sie, dass die Crimpkontakte Ø 1 mm separat bestellt werden müssen und die Verbinder nicht unter Last gesteckt oder getrennt werden dürfen. Hinweis: Dieses Produkt befindet sich in einem Abkündigungsprozess; für Neuprojekte bitte auf aktuelle Alternativen ausweichen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0582 kg
|
| Artikelgewicht: |
0,0582 kg
|
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Hinweise
| Bestellhinweis: |
Crimpkontakte Ø 1 mm separat bestellen |
| Sicherheitshinweis |
WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben. |
| Sicherheitshinweis (2) |
• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich. |
| Sicherheitshinweis (3) |
• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist. |
| Sicherheitshinweis (4) |
• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet. |
| Sicherheitshinweis (5) |
• Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen. |
| Sicherheitshinweis (6) |
• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden. |
| Sicherheitshinweis (7) |
• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten). |
| Sicherheitshinweis (8) |
• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender. |
| Sicherheitshinweis (9) |
• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden |
| Sicherheitshinweis (10) |
• Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist. |
| Sicherheitshinweis (11) |
• Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 |
| Sicherheitshinweis (12) |
• Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug |
| Sicherheitshinweis (13) |
• Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten. |
| Sicherheitshinweis (14) |
• Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand. |
| Sicherheitshinweis (15) |
• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt. |
| Sicherheitshinweis (16) |
• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren. |
| Sicherheitshinweis (17) |
• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich. |
Montage
| Montageart |
Vorderwandmontage/Vierkantflansch (4x Ø 3,2 mm) |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (geräteseitig) |
| Serie |
ST |
| Anwendung |
Leistung |
| Polzahl |
8 |
| Steckgesicht |
7+PE |
| Geschirmt |
ja |
| Kodierung |
N |
| Gewindeart |
M17 |
Maße
| Flanschmaß |
25,75 mm x 25,75 mm |
Elektrische Eigenschaften
| Kontaktdurchmesser |
1 mm
|
| Nennstrom I_N |
14 A
|
| Nennspannung U_N |
630 V
|
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Bemessungsstoßspannung |
6 kV
|
| Kontaktdurchmesser (2) |
1 mm
|
| Nennstrom I_N (2) |
14 A
|
| Nennspannung U_N (2) |
630 V
|
Anschlussdaten
| Anschlussart |
Crimpanschluss |
| Kontaktart |
Stift |
Steckverbinder
| Bauform |
gerade |
| Drehsinn |
Standard |
Kabel / Leitung
| Leitungsaußendurchmesser |
3,5 mm ... 5,5 mm |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 125 °C |
| Höhenlage |
2000 m
|
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
50 % ... 65 % |
