Produktbeschreibung

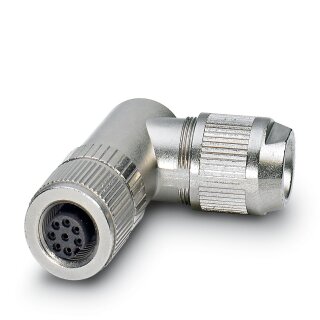

Der SACC-M12FR-6Q SH VARAN ist ein geschirmter Rundsteckverbinder für VARAN-Datendatenübertragung mit sechs Polen und gewinkleter Buchsenkonfiguration nach Kodierung A. Der Stecker ist für Leitungsaußendurchmesser von 4 bis 8 mm ausgelegt und arbeitet mit Schneidklemmtechnik ohne zusätzliches Abisolieren. Die technischen Spezifikationen umfassen eine Nennspannung von 30 V AC/DC, einen Nennstrom von 2 A, einen Isolationswiderstand von mindestens 100 MOhm und einen Durchgangswiderstand von maximal 5 mOhm. Die Schutzart IP67 ermöglicht den Einsatz in feuchter und staubbeladener Umgebung. Der Betriebstemperaturbereich reicht von -40 bis +85 °C, die Brennbarkeitsklasse nach UL 94 ist V0.
Anwendungsbereiche
Typische Einsatzfelder sind die Datenverbindung in Automatisierungsanlagen mit VARAN-Feldbus sowie die Sensor-Aktor-Anbindung in Schaltschränken mit Fernbedienung über Feldbusse. Ein weiteres Anwendungsfeld ist die Verdrahtung von dezentralen Steuerungsmodulen in Verpackungsmaschinen und Förderanlagen mit VARAN-Kommunikation. Das Polbild ist im 45-Grad-Raster zum Kabelabgang drehbar, was flexible Gehäuseplatzierung ermöglicht. Beim Verlegen sind die zulässigen Biegeradien zu beachten und mechanische Lasten durch Kabelbinder abzufangen, um die Schutzart zu bewahren. Das Material der Dichtung ist Neopren; das Rändelmaterial besteht aus vernickelbarem Messing.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0551 kg
|
| Artikelgewicht: |
0,0551 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,00 × 2,00 × 6,00 cm |
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Hinweise
| ETIM 9.0 |
EC002635 |
| Montagehinweis |
ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
Montage
| Montagehinweis |
Das Polbild ist im 45°-Raster zum Kabelabgang drehbar |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
| Anwendung |
Daten |
| Sensorart |
VARAN |
| Polzahl |
6 |
| Anzahl der Kabelabgänge |
1 |
| Geschirmt |
ja |
| Kodierung |
A |
| Kabelabgang |
gewinkelt |
| Überspannungskategorie |
II |
| Verschmutzungsgrad |
3 |
Maße
| Außendurchmesser |
4 mm ... 8 mm |
Materialangaben
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Material Dichtung |
Neopren |
| Material Griffkörper |
Zinkdruckguss, vernickelt |
| Material Kontakt |
CuSn |
| Material Kontaktoberfläche |
Ni/Au |
| Material Kontaktträger |
PA 6 |
| Material Verschraubung |
Messing, vernickelt |
Anschlussdaten
| Anschlussart |
Schneidklemmanschluss |
| Anschlussquerschnitt |
0,14 mm² ... 0,34 mm² |
| Anschlussquerschnitt AWG |
26 ... 22 |
| Anzugsdrehmoment |
0,4 Nm (M12-Rändel) |
| Anzugsdrehmoment (2) |
0,8 Nm (Steckereinsatz mit Tüllengehäuse) |
| Anzugsdrehmoment (3) |
3 Nm (Druckmutter mit Tüllengehäuse) |
Elektrische Eigenschaften
| Durchgangswiderstand |
<= 5 mOhm |
| Isolationswiderstand |
>= 100 MOhm |
| Nennspannung U_N |
30 V AC |
| Nennspannung U_N (2) |
30 V DC |
| Nennstrom I_N |
2 A
|
Mechanische Eigenschaften
Steckverbinder
| Bauform Kopf |
Buchse |
| Kabelabgang Kopf |
gewinkelt |
| Gewindeart Kopf |
M12 |
| Kodierung |
A |
Kabel / Leitung
| Signalart/Kategorie |
VARAN |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) |
-40 °C ... 85 °C |
Normen und Bestimmungen
| Normbezeichnung |
M12-Steckverbinder |
| Normen/Bestimmungen |
in Anlehnung an IEC 61076-2-101 |
