Produktbeschreibung

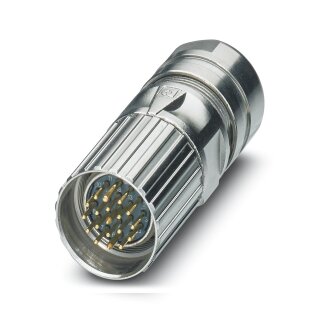

Der M23-Kabelsteckverbinder CA-1RP1N8A8008 ist ein geschirmter Rundsteckverbinder für Signalübertragung mit gerader Bauform und Schraubverriegelung. Der Verbinder verfügt über eine Polzahl von 16+2+FE, wobei 16 Stifte mit 1 mm Durchmesser, 2 Stifte mit 1,5 mm Durchmesser und 1 Schutzleiter-Stift (FE) mit 1,5 mm Durchmesser vorgesehen sind. Die Kodierung N gewährleistet sichere Polarisierung. Der Isolierkörper besteht aus PA 6.6, das hohe chemische Beständigkeit und Temperaturstabilität bietet. Die Crimpanschluss-Technik ermöglicht werkzeuggerechte und Verbindungen. Der Kabeldurchmesserbereich von 10 bis 14,5 mm deckt gängige industrielle Leitungsquerschnitte ab.
Anwendungsbereiche
Typische Einsatzfelder sind die Signalverkabelung in Steuerungsanwendungen, Sensornetzwerke an Fertigungsmaschinen und die Datenübertragung in dezentralen Automatisierungssystemen. Die geschirmte Bauart reduziert Beeinflussungen durch externe elektromagnetische Felder. Alternativ zu rein ungeschirmten Steckverbindern bietet die Schirmung einen zusätzlichen Schutz vor Störeinstreuungen bei längeren Kabellauflängen oder hoher elektrischer Umgebungsbelastung. Der Verbinder eignet sich für räumlich begrenzte Installationen wie Schaltschrankverkabelung und mobile Maschinenanbindungen. Beachten Sie: Dieses Produkt ist in Abkündigung. Als Alternative steht die Bestellnummer 1629193 zur Verfügung.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0905 kg
|
| Artikelgewicht: |
0,0905 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,70 × 10,70 × 2,80 cm |
Technische Daten
Hinweise
| Bestellhinweis: |
Crimpkontakte 16 x Ø 1 mm, 2 x Ø 1,5 mm, 1 x Ø 1,5 mm (PE) separat bestellen |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
Steckverbinder
| Hinweis |
Bestellhinweis: Crimpkontakte 16x Ø 1 mm, 2x Ø 1,5 mm, 1x Ø 1,5 mm (FE, voreilend) separat bestellen |
| Kodierung |
N |
| Material (Isolierkörper) |
PA 6.6 |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Steckzyklen |
100 |
| Anschlussart |
Crimpanschluss |
| Kontaktausführung |
Stift |
| Anwendung |
Signal |
| Polzahl |
19 |
| Drehsinn |
Standard |
| Steckgesicht |
16+2+FE |
| Aufstellhöhe |
2000 m
|
| Anzahl (Kontaktgruppe 1) |
3 |
| Kontaktdurchmesser (Kontaktgruppe 1) |
1,5 mm
|
| Litzen Querschnitt min. (Kontaktgruppe 1) |
0,08 mm² |
| Litzen Querschnitt max. (Kontaktgruppe 1) |
1 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 1) |
10 A (bei max. Anschlussquerschnitt) |
| Bemessungsspannung Kontakt (Kontaktgruppe 1) |
48 V AC |
| Bemessungsspannung Kontakt (Kontaktgruppe 1) (2) |
74 V DC |
| Bemessungsstoßspannung |
1,5 kV
|
| Überspannungskategorie |
II |
| Verschmutzungsgrad |
3 |
| Anzahl (Kontaktgruppe 2) |
16 |
| Kontaktdurchmesser (Kontaktgruppe 2) |
1 mm
|
| Litzen Querschnitt max. (Kontaktgruppe 2) |
1 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 2) |
8 A
|
| Bemessungsspannung Kontakt (Kontaktgruppe 2) |
48 V AC |
| Bemessungsspannung Kontakt (Kontaktgruppe 2) (2) |
48 V AC |
| Bemessungsstoßspannung (2) |
1,5 kV
|
| Überspannungskategorie (2) |
III |
| Verschmutzungsgrad (2) |
3 |
| Ausführung |
Kabelsteckverbinder-Gehäuse |
| Gewindeart |
M23 |
| Bauform |
gerade |
| Verriegelungsart |
Schraubverriegelung |
| Pg-Verschraubung |
ohne |
| Material Gehäuse |
Drehteile: Kupfer-Zink Legierung (CuZn), Druckgussteile: Zink (GD-Zn) |
| Material Verschraubung |
CuZn |
| Schutzart (gesteckt) |
IP67 |
| Leitungsaußendurchmesser |
10 mm ... 14,5 mm |
| Material Dichtung |
NBR |
