Produktbeschreibung

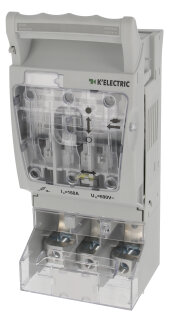

Der NH 00 Aufbau-Lasttrennschalter der Baureihe KE ist ein Lasttrennschalter für die Aufbaumontage in Schaltanlagen und Niederspannungsverteilern. Der 3-polige Schalter ist für 160 A Bemessungsstrom bei 690 V Betriebsspannung ausgelegt und erfüllt IEC EN 60947-1 sowie IEC EN 60947-3. Die Bemessungsisolationsspannung liegt bei 1000 V, die Nennfrequenz beträgt 50 bis 60 Hz. Der bedingte Bemessungskurzschlussstrom bei Schutz durch Sicherungen an 400 V beträgt 100 kA. Der Schalter bietet eine kompakte Baubreite von 106 mm und ist mit Deckelverriegelung sowie Plombierung der Kabelanschlussraumabdeckung ausgestattet. Der untere V-Anschluss nimmt Leiterquerschnitte von 25 bis 120 mm² auf und wird mit einem Drehmoment von 20 Nm angezogen; die obere Schellenklemme akzeptiert 4 bis 70 mm². Ein integrierter Berührungsschutz schützt vor unbeabsichtigten Kontakten. Die Schaltfestigkeit beträgt 200 Schaltzyklen, die mechanische Lebensdauer 1600 Schaltzyklen.
Anwendungsbereiche
Typische Einsatzfelder sind die Abschaltung von Transformatoren und Stromverteilungen in Industrieanlagen sowie die sichere Freischaltung von Steuerstromkreisen in Schaltschränken und Niederspannungsverteilern. Optional ist ein Meldeschalter für die Schaltstellung erhältlich. Der Schalter ist nach HD 60269-2 geprüft und erfüllt Verschmutzungsgrad 3.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
1,0428 kg
|
| Artikelgewicht: |
0,9480 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Baubreite von 106 mm |
| Highlight 2 |
Deckelverriegelung und -plombierung |
| Highlight 3 |
Plombierung der Kabelanschlussraumabdeckung |
| Highlight 4 |
Leitungsanschluss: |
| Highlight 5 |
'unten V-Anschlussklemme 25 - 120 mm² |
| Highlight 6 |
'oben Schellenklemme 4 - 70 mm² |
| Highlight 7 |
integrierter Berührungsschutz |
| Highlight 8 |
Meldeschalter für Schaltstellung – optional |
| Highlight 9 |
Beschriftungsschild |
Geprüft nach
| Norm(en) |
IEC EN 60947-1, IEC EN 60947-3, HD 60269-2 |
Elektrische Daten
| Anzahl der Pole |
3 |
| Baugröße |
00 |
| Bemessungsbetriebsspannung U e |
690 V
|
| Bemessungsisolationsspannung U i |
1000 V
|
| Bemessungsfrquenz |
50 ... 60 Hz |
| Bedingter Bemessungskurzschlussstrom bei Schutz durch Sicherungen |
AC 400 V / 160 A: 100 kA |
| Konventioneller thermischer Strom in freier Luft mit NH-Sicherungs-Einsätzen I th |
160 A
|
| Max. zulässige Bemssungsleistungsabgabe der NH-Sicherungs-Einsätze P n |
12 W
|
| Max. zulässige Bemssungsleistungsabgabe der Trennmessern-Einsätze P n |
1,2 W
|
| Bemessungsstoßspannungsfestigkeit U imp |
8 kV
|
| Gebrauchskategorie |
AC 400 V / 160 A: AC 23 B |
Mechanische Daten
| Max. Querschnitt des Kabels 25 - 120 mm² |
20 Nm |
| V-Anschlussklemme |
Drehmoment |
| Schaltfestigkeit |
200 Schaltzyklen |
| Mechanische Lebensdauer |
1600 Schaltzyklen |
| Größe der Schmelzeinsätze |
00 |
| Verschmutzungsgrad |
3 |
| Schutzart |
IP 20 |
| Schellenklemme 4 - 70 mm² |
3 Nm |
